5 Installation Aussenschaltpläne

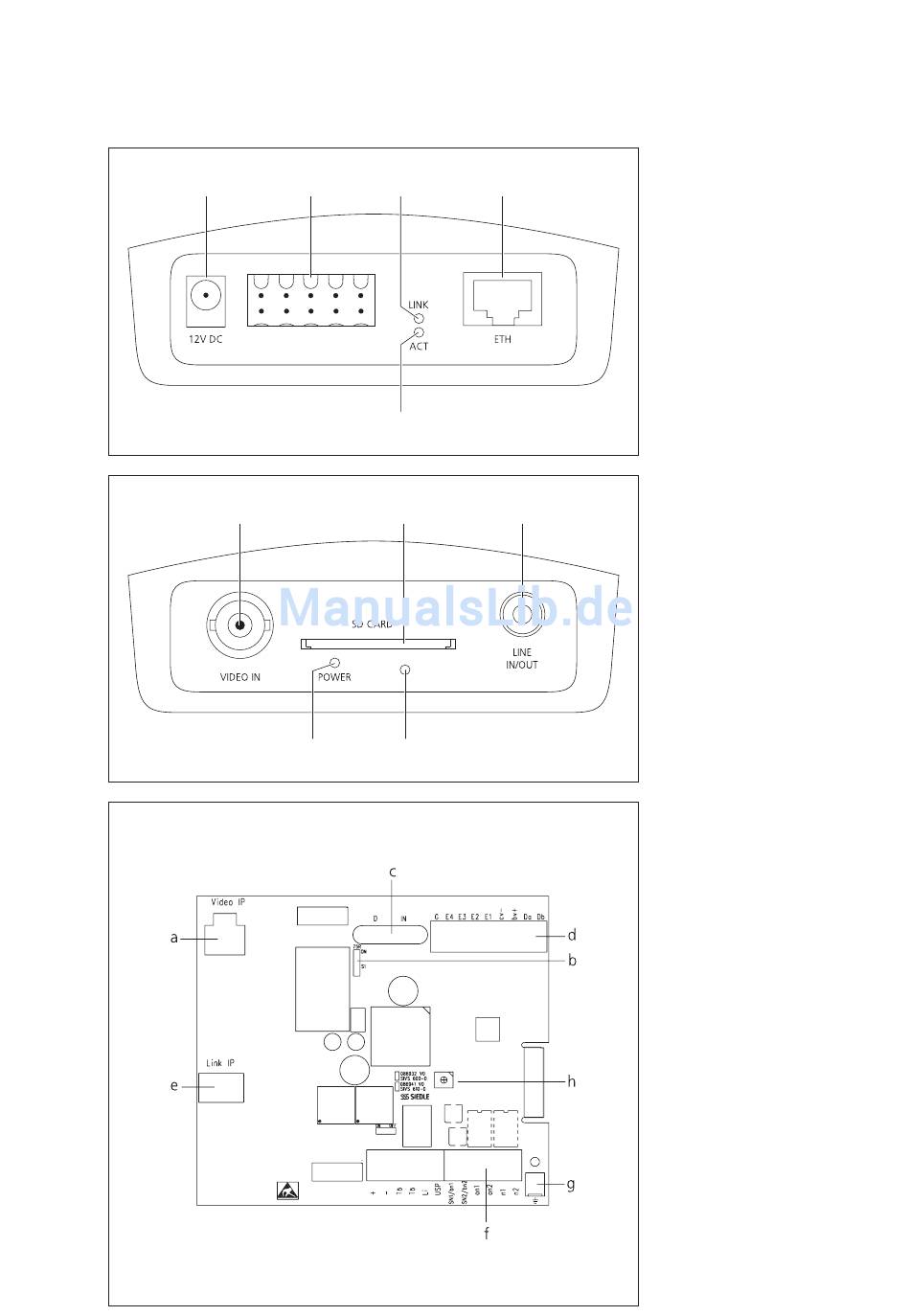

Anschlüsse DCIP 650-01
a
f
b
c
e
g
j
i
Anschlüsse und LED's IPVS 600-01
a Spannungseingang 12 V DC zum
d
Anschluss des Netzteils
b Anschlussbuchse zum SIVS 610-...
c LED LINK leuchtet grün bei
bestehen der Netzwerkverbindung
d RJ45-Buchse ETH
Netzwerkanschluss
e LED ACT leuchtet orange bei
Daten übertragung über das
Netzwerk
Anschlüsse und LED's IPVS 600‑01
f Videoeingang 1 Vss vom
h
SIVS 610-...
g SD
(keine Funktion)
h Audio-Line-In/Audio-Line-Out zum
SIVS 610-...
i LED Betriebsstatus leuchtet grün
bei Betriebsbereitschaft
j Reset-Taster, Auslieferungs zustand
herstellen (Nach einem Reset muss
der Siedle-Mode wieder installiert
werden, siehe Kapitel Werksreset.)
Anschlüsse SIVS 610-...
a Videosignal 1 Vss (Cinch-Buchse)
b Abschlusswiderstand 75 Ohm
EIN/AUS
c IN = Videosignal 1 Vss Eingang,
D = Videosignal 1 Vss Durchgang
d Anschlussklemmen zur Installation
e Anschluss zu IPVS 600-...
f Anschlussklemmen zur Installation
g Anschlussklemme für Erdung
h BCD-Drehschalter für
Strangadresse In-Home-Bus
-Kartenschacht
