Setzen Sie das Gerät zurück.
Bei bestimmten VW-/Audi- oder Opel- (Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu
modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Original verdrahtung
ISO-Steckverbinder
Modifizierte verdrahtung
1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Modifizierte verdrahtung
2
WICHTIG: Ein spezieller Kabelbaum (getrennt erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung zwischen Gerät und Fahrzeug empfhohlen.
(A) Wenn Ihr Fahrzeug einen ISO-Anschluss hat
• Die Sicherung brennt durch. ] Sind die roten und schwarzen Leitungen richtig angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden. ] Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern. ] Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• "PROTECT" erscheint im Display, und es können keine Bedienungen vorgenommen werden. ] Ist die Lautsprecherausgangsleitung kurzgeschlossen oder berührt das Chassis von
Fahrzeug/Kopfeinheit? ; Haben Sie einen Reset am Receiver vorgenommen?
• Ton verzerrt. ] Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Störgeräusche im Klang. ] Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln an das Fahrzeugchassis angeschlossen?
• Gerät wird heiß. ] Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Dieser Receiver funktioniert überhaupt nicht. ] Haben Sie einen Reset am Receiver vorgenommen?

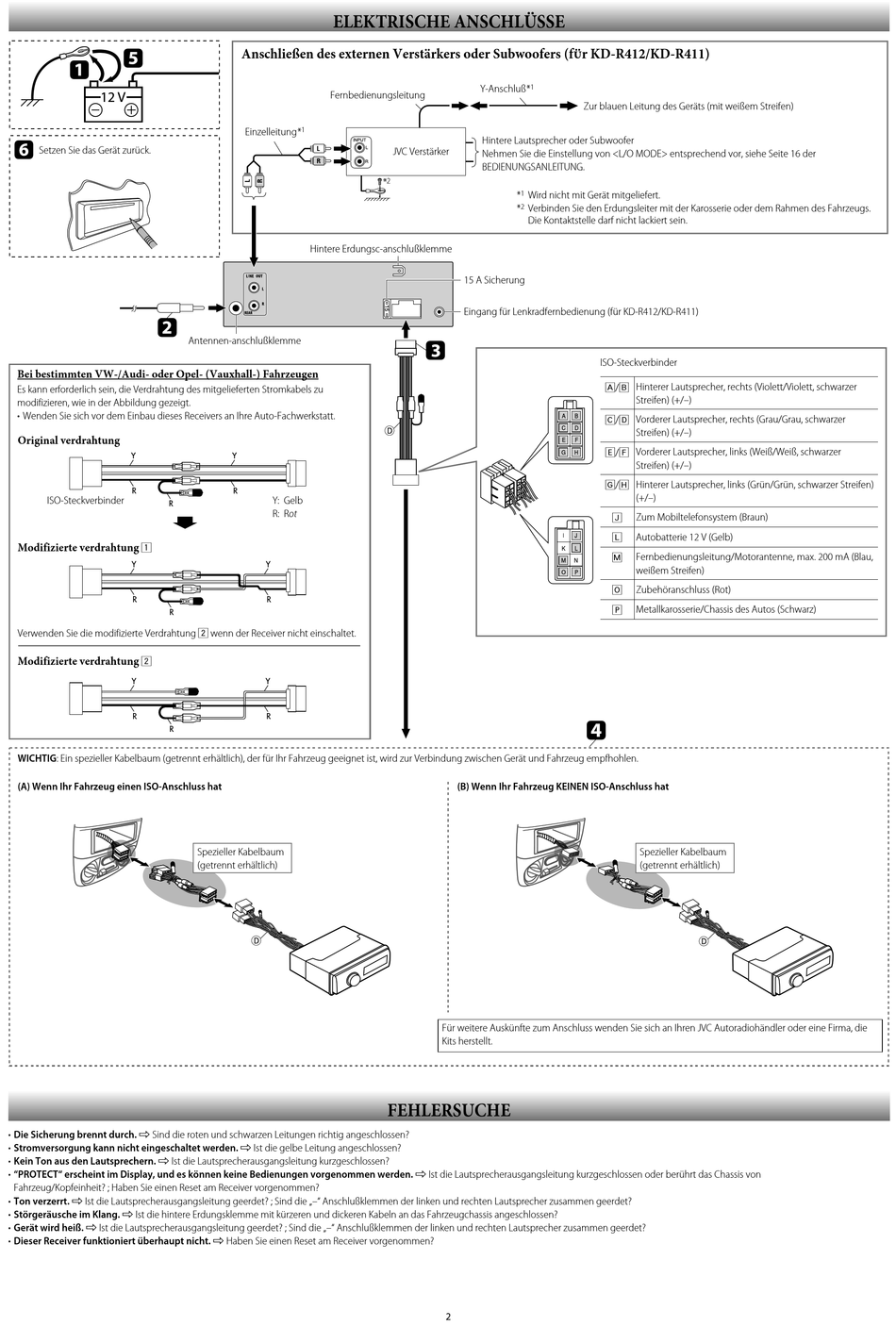

ELEKTRISCHE ANSCHLÜSSE
Anschließen des externen Verstärkers oder Subwoofers (fÜr KD-R412/KD-R411)
Fernbedienungsleitung
1
Einzelleitung *
Hintere Erdungsc-anschlußklemme
Antennen-anschlußklemme
Y: Gelb
R: Rot
Spezieller Kabelbaum
(getrennt erhältlich)
1
Y-Anschluß *
Hintere Lautsprecher oder Subwoofer
JVC Verstärker
Nehmen Sie die Einstellung von <L/O MODE> entsprechend vor, siehe Seite 16 der
BEDIENUNGSANLEITUNG.
1
*
Wird nicht mit Gerät mitgeliefert.
2
*
Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs.
Die Kontaktstelle darf nicht lackiert sein.
15 A Sicherung
Eingang für Lenkradfernbedienung (für KD-R412/KD-R411)
(B) Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Für weitere Auskünfte zum Anschluss wenden Sie sich an Ihren JVC Autoradiohändler oder eine Firma, die
Kits herstellt.
FEHLERSUCHE
2
Zur blauen Leitung des Geräts (mit weißem Streifen)
ISO-Steckverbinder
Å/ ı Hinterer Lautsprecher, rechts (Violett/Violett, schwarzer
Streifen) (+/–)
Ç/ Î Vorderer Lautsprecher, rechts (Grau/Grau, schwarzer
Streifen) (+/–)
‰/ Ï Vorderer Lautsprecher, links (Weiß/Weiß, schwarzer
Streifen) (+/–)
Ì/ Ó Hinterer Lautsprecher, links (Grün/Grün, schwarzer Streifen)
(+/–)
Ô
Zum Mobiltelefonsystem (Braun)
Ò
Autobatterie 12 V (Gelb)
˜
Fernbedienungsleitung/Motorantenne, max. 200 mA (Blau,
weißem Streifen)
Ø
Zubehöranschluss (Rot)
∏
Metallkarosserie/Chassis des Autos (Schwarz)
Spezieller Kabelbaum
(getrennt erhältlich)
