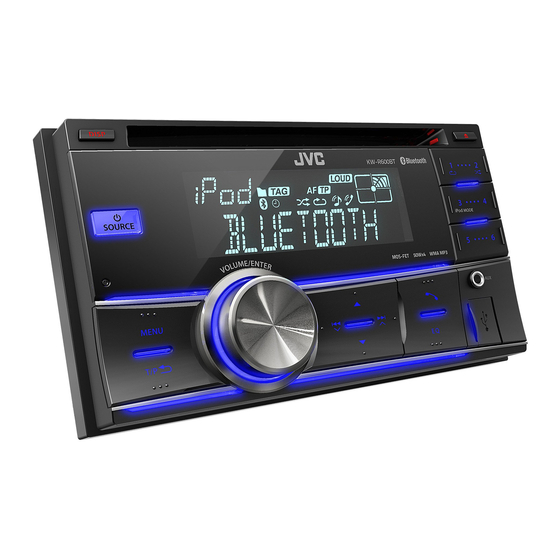

KW-R600BT
Einbau/Anschlußanleitung
GET0794-007A
[E/EN/EY]
• Die Montage sowie die Verkabelung dieses Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Sollten während
der Installation Probleme auftreten, wenden Sie sich bitte an Ihren JVC-Händler für Autoradios.
• Das Gerät kann nur in einem Fahrzeug mit 12-V-Anlage mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss abtrennen und stellen alle elektrischen Anschlüsse her, bevor das Gerät eingebaut wird.
• Schließen Sie Lautsprecher mit einer maximalen Leistung von 50 W an (Impedanz von 4 Ω bis 8 Ω). Andernfalls ändern Sie die Einstellung von <AMP GAIN>. (Siehe Seite 21 der BEDIENUNGSANLEITUNG.)
• Nicht angeschlossene Drähte müssen mit Isolierband o.ä. überklebt werden. Um einen Kurzschluss zu vermeiden, nicht die Kappen an den Enden der nicht angeschlossenen Dräte oder Kontakte abnehmen.
• Wenn die Sicherung durchbrennt, zuerst sicherstellen, dass sich keine Drähte berühren und dadurch einen Kurzschluss verursachen, und dann die alte Sicherung durch eine neue der gleichen Stärke ersetzen.
• Dieses Gerät in der Konsole Ihres Fahrzeugs einbauen.
• Das Gerät so anbringen, dass der Einbauwinkel 30° oder weniger ist.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.
• Nach dem Einbau des Geräts prüfen, ob Bremsleuchten, Blinker, Scheibenwischer usw. am Fahrzeug richtig arbeiten.
• Keine Metallteile dieses Geräts bei und kurz nach der Wiedergabe des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse erhitzen sich.
Die folgende Abbildung zeigt einen typischen Einbau. Bei Fragen und für Informationen betreffend die Installationskits wenden Sie sich bitte an Ihren JVC-Autoradiohändler oder das Unternehmen, bei dem Sie das Kit
erworben haben.
Einbau im Armaturenbrett
(A) Einbau mit der mitgelieferten Halterung
Ursprünglich im Fahrzeug
eingebautes Audiosystem
Fahrzeugarmaturenbrett
(B) Einbau mit den Befestigungskonsolen vom Fahrzeug
Ursprünglich im Fahrzeug
eingebautes Audiosystem
Fahrzeugarmaturenbrett
• Die Sicherung brennt durch. h Sind die roten und schwarzen Leitungen richtig angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden. h Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern. h Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• „MISWIRING CHK WIRING THEN RESET UNIT"/ „WARNING CHK WIRING THEN RESET UNIT" erscheint im Display, und es können keine Bedienungen vorgenommen werden.
h Ist die Lautsprecherausgangsleitung kurzgeschlossen oder berührt das Chassis von Fahrzeug/Kopfeinheit? ; Haben Sie einen Reset am Receiver vorgenommen?
• Ton verzerrt. h Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Störgeräusche im Klang. h Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln an das Fahrzeugchassis angeschlossen?
• Gerät wird heiß. h Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Dieser Receiver funktioniert überhaupt nicht. h Haben Sie einen Reset am Receiver vorgenommen?
WARNUNGEN
EINBAU
Den Massedraht fest an der Metallkarosserie des Fahrzeugs mit der ursprünglich an der
Metallkarosserie des Fahrzeugs befestigten Schraube sichern.
Aus dem Fahrzeug ausgebaute Befestigungskonsole
FEHLERSUCHE
Wenn ein störender Zapfen an der
Befestigungskonsole ist, diesen
flachbiegen.
Aus dem Fahrzeug ausgebaute Schraube
1
1211DTSSANJEIN
© 2011 JVC KENWOOD Corporation
Teileliste
A Halterung (werkseitig am Hauptgerät angebracht)
.......................................................................................................(×1)
B Konsole (werkseitig am Hauptgerät angebracht)
.......................................................................................................(×2)
C *
1
Flache Senkschrauben—M5 × 8 mm ....................(×8)
D *
1
Rundkopfschrauben—M2,6 × 3 mm .....................(×4)
E Rundkopfschrauben—M5 × 8 mm .........................(×8)
F Stromkabel ..............................................................................(×1)
G Frontrahmen .........................................................................(×1)
H Microfon ...................................................................................(×1)
I *
2
KS-UBT1: USB-Bluetooth-Adapter ..........................(×1)
*
1
Vier dieser Schrauben sind werkseitig am Hauptgerät
angebracht. Diese Schrauben bei Bedarf für den
Einbau aufbewahren.
2
*
Zum Anschließen des mitgelieferten USB-Bluetooth-
Adapters (KS-UBT1) siehe Seite 11 der
BEDIENUNGSANLEITUNG.
Stellen Sie das Gerät mit einem Winkel von
weniger als 30˚ auf.
GE

Werbung

loading

Inhaltszusammenfassung für JVC KW-R600BT

  • Seite 1 • Keine Metallteile dieses Geräts bei und kurz nach der Wiedergabe des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse erhitzen sich. EINBAU Die folgende Abbildung zeigt einen typischen Einbau. Bei Fragen und für Informationen betreffend die Installationskits wenden Sie sich bitte an Ihren JVC-Autoradiohändler oder das Unternehmen, bei dem Sie das Kit erworben haben.
  • Seite 2 (getrennt erhältlich) F Stromkabel (Mitgeliefert) F Stromkabel (Mitgeliefert) Für Einzelheiten zum Anschluss wenden Sie sich bitte an Ihren JVC-Autoradiohändler bzw. den Händler, bei dem Sie das Kit erworben haben. Wird nicht mit Gerät mitgeliefert. Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein.
