AMPROBE EUROPE
4.1.1.

Modus "CAL"

1. Auswahl des Modus CAL mittels der FUNC Taste .

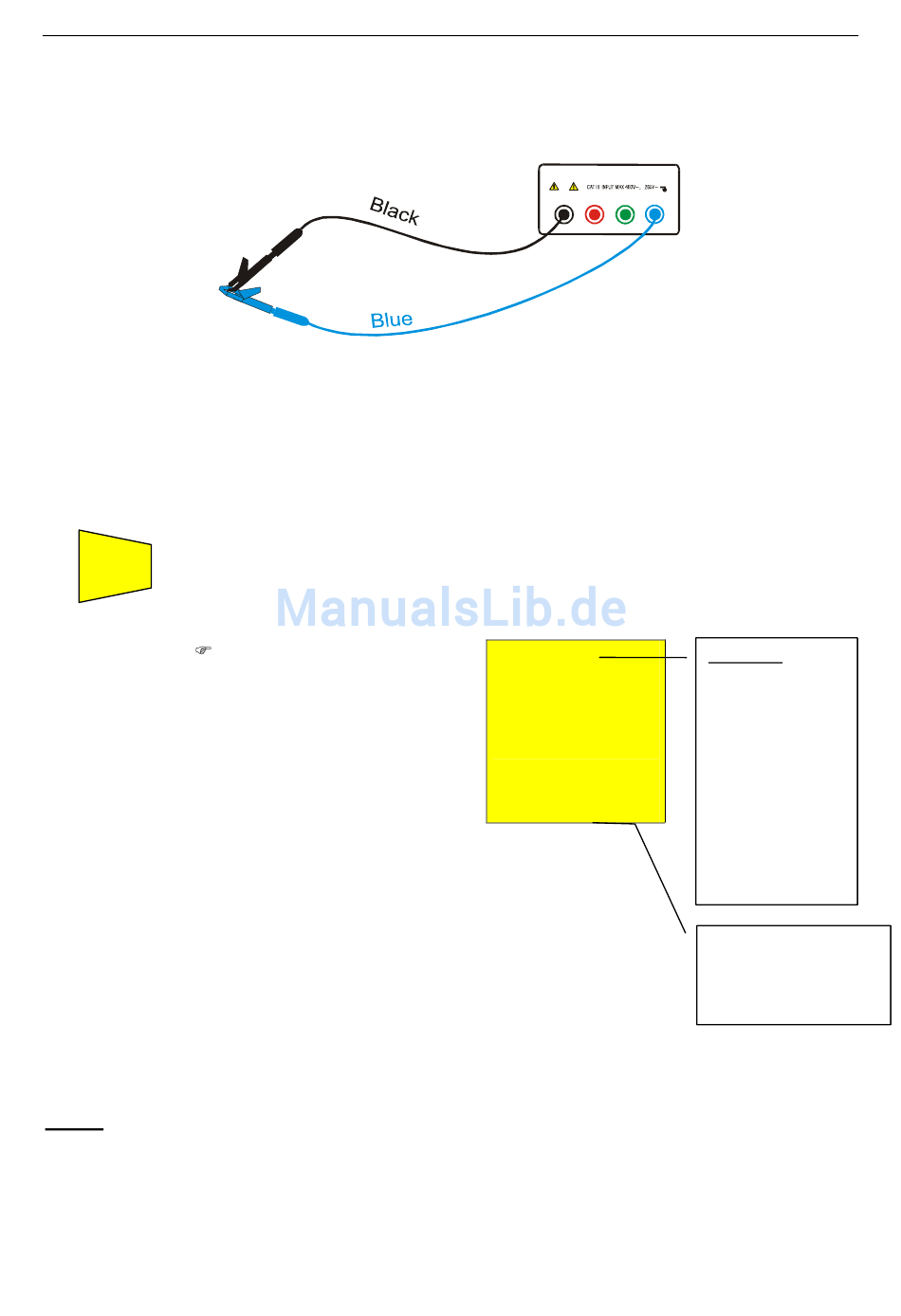

2. Verbinden Sie das schwarze und blaue Kabel mit den Instrumenteneingängen B1 und
B4 entsprechend:
3. Wenn die, mit dem Instrument gelieferten, Kabel nicht lang genug für den Messzweck sind,
können Sie das blaue Kabel verlängern.
4. Verbinden Sie die Krokodilklemmen mit den Kabelanschlüssen.
5. Schließen Sie die Messkabelenden kurz und achten Sie darauf, dass die leitenden Teile der
Krokodilklemmen guten Kontakt zu einander haben (siehe vorige Abbildung).
START
6. Drücken Sie die START/STOP Taste . Das Instrument führt die Kalibration
STOP
aus.
Merke: Das Instrument kalibriert Kabel mit Widerständen niedriger als 5Ω.
Beschaltung der Instrumenteneingänge bei der Kalibration.
Am Testende wird das
Ergebnis abgespeichert
und als OFFSET
verwendet (d.h., das
dieser Wert von jeder
durchgeführten
Durchgangsprüfung
abgezogen wird) bei
allen folgenden
Messungen, bis eine
neue Kalibration
durchgeführt wird.
Dieser Bildschirm wird nur 2 Sekunden lang
angezeigt ,dann gibt das Instrument ein
Doppeltonsignal
abgeschlossenen Kalibration) und zeigt den
Standardbildschirm relativ zum LOWΩ Test im
AUTO Modus.
B1
Ω
CAL LOW
0.00
203
mA
ab (zu Anzeige
D- 12
Genius 5035
B2 B3 B4
Meldung CAL:
bedeutet, dass
Ω
das Instrument
kalibriert wurde;
dieses Symbol
bleibt im Display
bei jeder
weiteren
Messung , auch
wenn die Einheit
aus- und wieder
ein-geschaltet
wird.
Stromeinspeisung
durch das Instrument
der
während des
Kalibrationsvorganges
