VERKABELUNG DES BASSPRO

Ihr BassPro ist ausgestattet mit zwei
Cinch-Eingängen (Niedrigpegel) und
zwei Lautsprecher-Eingängen
(Hochpegel). Um Ihnen die Verkabelung
des BassPro zu erleichtern, haben wir
zwei Verkabelungsmöglichkeiten in den
Abbildungen 8 und 9 illustriert. Weitere
Varianten erfahren Sie bei Ihrem JBL
Fachhändler.

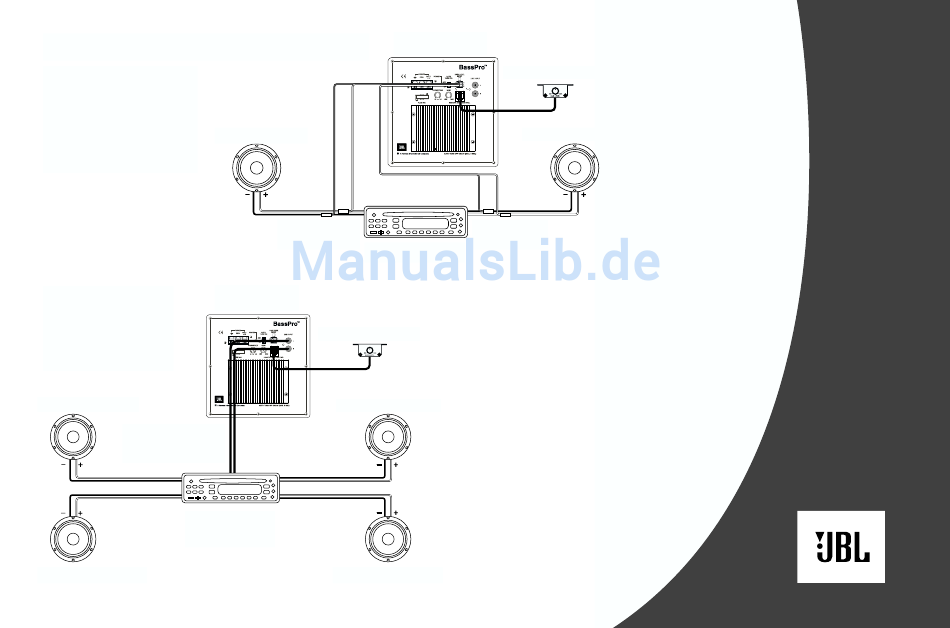

Abbildung 9. Stereo-Line-In-
Verbindungen (Stereo-Vollsignal
(Anschlussterminal)
oder nur Subwoofer)
Linker Frontlautsprecher
Stereo-Cinch-Kabel
(nicht im Lieferumfang
enthalten)
Steuergerät
Linker Rücklautsprecher
(Anschlussterminal)
Linker Lautsprecher
Klemmweichen
(nicht mitgeliefert)
Steuergerät
BassPro
Pegel-Fernsteuerung
Rechter Frontlautsprecher
Rechter Rücklautsprecher
BassPro
Pegel-Fernsteuerung
Rechter Lautsprecher
Klemmweichen
(nicht mitgeliefert)
Abbildung 8. Hochpegel-
Verkabelung: Verbinden Sie die
Lautsprecheranschlüsse des
BassPro mit den Anschlüssen für
die Front- und Rücklautsprecher
am Steuergerät (die Klemm-
weichen gehören nicht zum
Lieferumfang).
