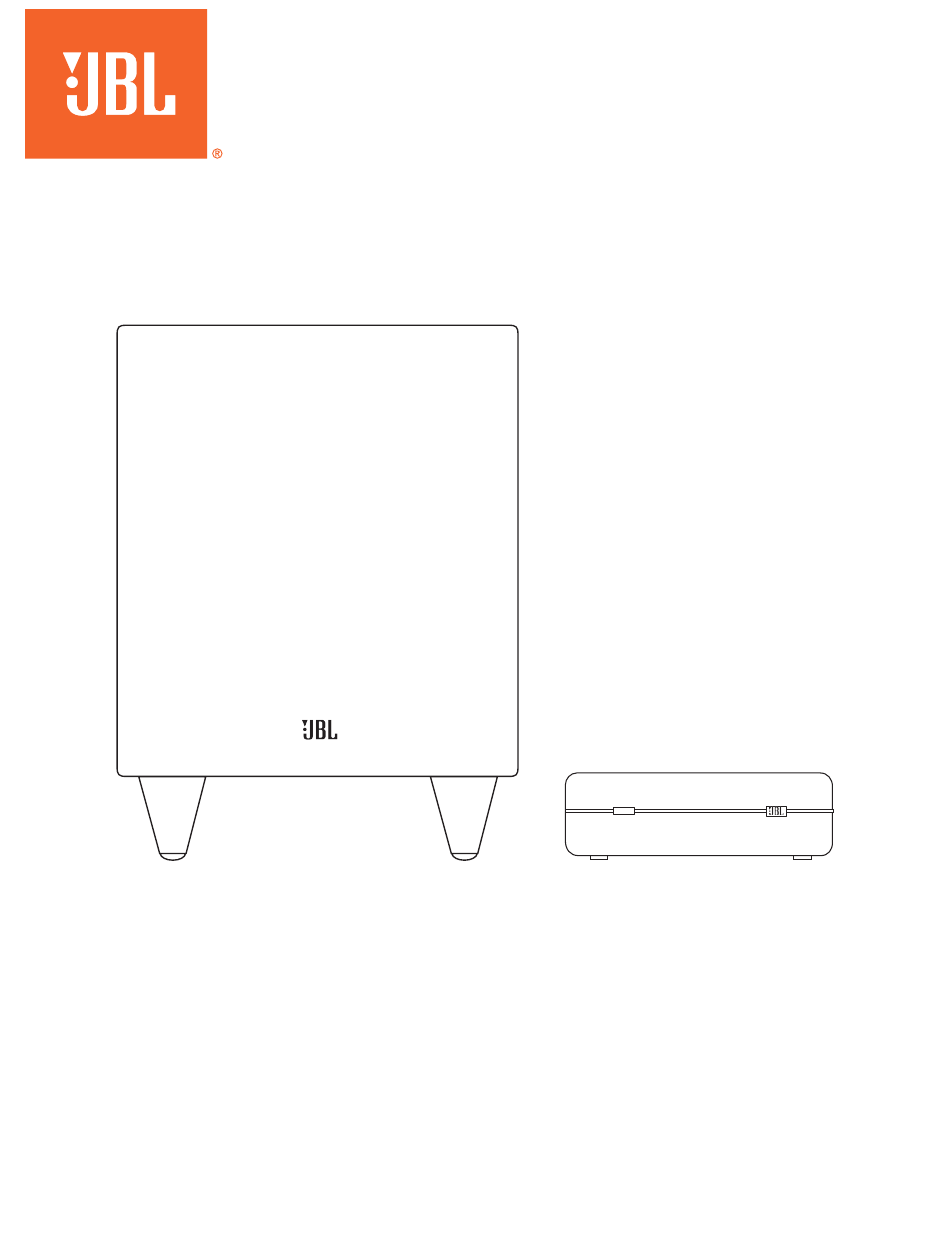

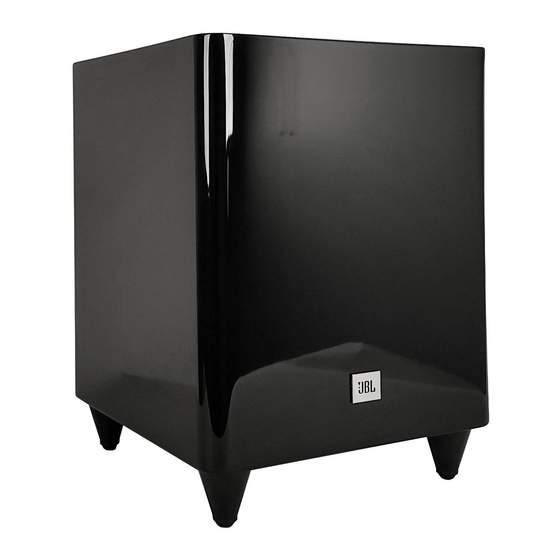

- Seite 1 JBL suB80P JBL SUB80P Wireless Subwoofer Owner’s ManuaL...
-
Seite 2: Inhaltsverzeichnis
LIMITeD warranTY JBL loudspeakers are warranted against defects. The duration of a warranty depends on the laws in the country in which it was purchased. Your local JBL retailer can help you determine the duration and coverage of your warranty. -
Seite 3: Subwoofer Rear-Panel Controls
COnTrOLs Phase Switch SUB80P Bass Boost Switch Power On Mode Switch Subwoofer Level Control Input Mode Switch TRANSMITTER UNIT REAR-PANEL External Trigger Input CONNECTIONS AND CONTROLS Line-Level LFE In DC 5V Connector Line-Level L/R In WIRELESS CODE Connector... -
Seite 4: Placing The Subwoofer
Line-Level L/R In connectors: When you’re connecting the subwoofer to the preamp or subwoofer outputs of a receiver/processor that does not have its own low-pass crossover network, use both Line-Level L/R In connectors. You must also set the Input Mode switch in the “Normal” position to enable the subwoofer’s internal low-pass crossover. -
Seite 5: Connecting The Subwoofer
NOTE: You can use both the wireless and the wired methods to connect the subwoofer to two different sources. However, if you play both sources at the same time the subwoofer will play bass from them both. CONNECTING THE SUBWOOFER TO A RECEIVER OR PREAMP/PROCESSOR WITH A DEDICATED SUBWOOFER OUTPUT SUB80P Set Input Mode Switch to “LFE”... - Seite 6 CONNECTING THE SUBWOOFER TO A RECEIVER OR PREAMP/PROCESSOR WITH LINE OUTPUTS SUB80P Set Input Mode Switch to “Normal” LINE-LEVEL OUTPUTS Stereo RCA Cable (not supplied) Use this installation method for receivers and preamp/processors that do not have a dedicated subwoofer output but do have preamp-level (volume-controlled) line outputs.
-
Seite 7: Operating Your Subwoofer
The Wireless Code selectors on the transmitter unit and subwoofer must be set to the same position for the system to function correctly. In the unlikely event that there is interference when operating the system, or if you have more than one JBL SUB80P operating, you may change the channel at which the system operates. -
Seite 8: Specifications
SUBWOOFER ADJUSTMENTS: BASS BOOST When set to the “On” position, the Bass Boost switch enhances low-frequency performance, resulting in bass with more impact, which you may prefer while watching movies or listening to music. There is no harm in experimenting with this control. Setting the switch to the “Off” position will return normal low-frequency performance to your system. -
Seite 9: Garantie Limitée
MERCI D'AVOIR CHOISI CE PRODUIT JBL! Votre nouveau caisson de basses sans fil alimenté de 200 watts JBL SUB80P est doté d'un transducteur à cône de 200 mm (8") et d'un amplificateur haute performance intégré de 200 watts. Il offre des basses fréquences puissantes, dynamiques et précises qui donnent vie aux bandes sonores de vos films et à... -
Seite 10: Commandes Du Panneau Arrière Du Caisson De Graves
COMManDes Du Panneau arrIÈre Du CaIssOn De GraVes Commutateur de phase SUB80P Commutateur d'amplification des graves Commutation de mode d'alimentation Commande de niveau du caisson de graves Commutateur de CONNEXIONS ET COMMANDES mode d'entrée DU PANNEAU ARRIÈRE DE Entrée de déclencheur L’ÉMETTEUR... -
Seite 11: Positionnement Du Caisson De Graves
Connecteur entrées G/D niveau ligne : Lorsque vous branchez le caisson de graves à un préamplificateur ou aux sorties de caisson de graves d'un récepteur/processeur qui ne dispose pas de son propre réseau de filtres passe-bas, utilisez les deux connecteurs d’entrées G/D niveau ligne. Vous devez également placer le commutateur Input Mode en position «... -
Seite 12: Branchement Du Caisson De Graves
Cependant, si vous activez les deux sources, le caisson de graves diffusera leurs basses fréquences simultanément. BRANCHEMENT DU CAISSON DE GRAVES À UN RÉCEPTEUR OU À UN PRÉAMPLIFICATEUR/PROCESSEUR À SORTIE DE CAISSON DE GRAVES DÉDIÉE SUB80P Réglez le commutateur de mode d'entrée... - Seite 13 BRANCHEMENT DU CAISSON DE GRAVES À UN RÉCEPTEUR OU À UN PRÉAMPLIFICATEUR/PROCESSEUR À SORTIES LIGNE SUB80P Réglez le commutateur de mode d'entrée sur « Normal » SORTIES DE NIVEAU LIGNE Câble RCA stéréo (non fourni) Utilisez cette méthode d’installation pour les récepteurs et préamplificateurs/processeurs qui n’ont pas de sortie de caisson de graves dédiée, mais qui disposent de sorties ligne de niveau préamplificateur (commandées en volume).
-
Seite 14: Utilisation De Votre Caisson De Graves
Dans le cas peu probable où il y aurait des interférences lors du fonctionnement du système, ou si vous avez plus d'un JBL SUB80P en fonctionnement, vous pouvez changer le canal sur lequel le système fonctionne. Réglez les sélecteurs de code sans fil d’un module émetteur de caisson de graves et d’un caisson de graves sur l’une des trois autres positions. -
Seite 15: Spécifications
Bien que dans la plupart des cas vous devez laisser le commutateur de phase en position « Normal », il n'y a pas de bon réglage pour ce commutateur. Quand le caisson de graves est correctement en phase avec les enceintes satellites, le son est plus clair et a un impact maximal, les sons percussifs tels que ceux des percussions, du piano et des cordes pincées sonnent avec plus de réalisme. -
Seite 16: Beschränkte Gewaehrleistung
Übertragung, damit Sie ihn überall in Ihrem Raum ohne ein Audiokabel aufstellen können. Für maximale Flexibilität beim Anschluss verfügt der Subwoofer auch über kabelgebundene Anschlüsse. Wir sind sicher, dass dieser JBL-Subwoofer Ihnen jeden Ton des Genusses bieten wird, den Sie erwarten - und dass Sie sich beim Kauf weiterer Audiogeräte wieder für JBL-Produkte entscheiden werden. -
Seite 17: Subwoofer-Bedienelemente An Der Rückseite
Der rÜCKseITe Phasenschalter SUB80P Bassverstärkungsschalter Einschaltmodus- Schalter Subwoofer Pegelregelung Eingangsmodus- SENDEREINHEIT RÜCKWÄRTIGE Schalter ANSCHLÜSSE UND Externer BEDIENELEMENTE Auslösereingang Line-Pegel LFE-In- DC 5V Steckverbinder Line-Pegel-L/R-In- WIRELESS CODE Steckverbinder INPUT Schalter für kabellosen Code Schalter für Eingangs- Strom- anschluss kabellosen anschlüsse... -
Seite 18: Aufstellen Des Subwoofers
Line-Pegel-L/R-In- Steckverbinder: Wenn Sie den Subwoofer an die Vorverstärker- oder Subwoofer-Ausgänge eines Receivers/Prozessors anschließen, der keine eigene Tiefpass-Frequenzweiche besitzt, verwenden Sie beide Line-Pegel-L/R-In-Anschlüsse. Sie müssen auch den Eingangsmodus-Schalter in die Position „Normal“ stellen, um die interne Tiefpass-Frequenzweiche des Subwoofers einzuschalten. Wenn Ihr Receiver/Prozessor nur einen Subwoofer-Ausgang besitzt, können Sie entweder den L- oder R-Anschluss verwenden. -
Seite 19: Anschliessen Des Subwoofers
HINWEIS: Sie können sowohl kabellose als auch kabelgebundene Anschlussmethoden für den Anschluss des Subwoofers an zwei unterschiedliche Quellen verwenden. Falls jedoch beide Quellen gleichzeitig wiedergegeben werden, gibt der Subwoofer die Bässe von beiden wieder. ANSCHLUSS DES SUBWOOFERS AN EINEN RECEIVER ODER VORVERSTÄRKER/PROZESSOR MIT EINEM SPEZIELLEN SUBWOOFER-AUSGANG SUB80P Eingangsmodus- Schalter auf „LFE“ einstellen... - Seite 20 ANSCHLUSS DES SUBWOOFERS AN EINEN RECEIVER ODER VORVERSTÄRKER/PROZESSOR MIT LINE-AUSGÄNGEN SUB80P Eingangsmodus- Schalter auf „Normal“ einstellen LINE-PEGEL- AUSGÄNGE Stereo-RCA-Kabel (nicht im Lieferumfang enthalten) Verwenden Sie diese Installationsmethode für Receiver und Vorverstärker/Prozessoren, die nicht über einen speziellen Subwoofer-Ausgang verfügen, aber (Lautstärke-geregelte) Vorverstärker-Pegel-Line-Ausgänge haben.
-
Seite 21: Bedienung Des Subwoofers
In dem unwahrscheinlichen Fall, dass es beim Betrieb des Systems zu Störungen kommt, oder wenn Sie mehr als einen JBL SUB80P in Betrieb haben, können Sie den Kanal ändern, auf dem das System funktioniert. Stellen Sie die Schalter für kabellosen Code am Sendermodul und am Subwoofer auf eine der anderen drei Stellungen ein. -
Seite 22: Technische Daten
In den meisten Fällen sollte der Phasenschalter in der Stellung links „Normal“ bleiben., aber es gibt keine absolut richtige Einstellung für den Phasenschalter. Wenn der Subwoofer korrekt phasengleich mit den Satelliten-Lautsprechers ist, wird der Ton klarer, der Klang maximiert und Percussion-Sounds wie Schlagzeug, Klavier und gezupfte Streicherklänge werden lebensechter. -
Seite 23: Garantía Limitada
GRACIAS POR ELEGIR ESTE PRODUCTO JBL Su nuevo subwoofer inalámbrico alimentado de 200 W JBL SUB80P ofrece un transductor de cono con emisión hacia abajo de 8" (200 mm) y un amplificador integrado de alto rendimiento de 200 W que proporciona el rendimiento potente, dinámico y preciso a bajas frecuencias que da vida a su música y las bandas sonoras de sus películas. -
Seite 24: Controles Del Panel Posterior Del Subwoofer
COnTrOLes DeL PaneL POsTerIOr DeL suBwOOFer Conmutador Fase SUB80P Conmutador Potencia de bajos Interruptor Modo de alimentación Control de nivel del subwoofer Conmutador Modo de CONEXIONES Y CONTROLES DEL entrada PANEL POSTERIOR DE LA UNIDAD Entrada Activación DE TRANSMISOR externa... -
Seite 25: Colocar El Subwoofer
Conector de entrada de nivel de línea L/R: Al conectar el subwoofer a las salidas de preamplificador o de subwoofer de un receptor/ procesador que no disponga de su propia red de corte pasabajos, utilice los conectores de entrada de nivel de línea L/R. También debe establecer el Conmutador Modo de entrada en la posición "Normal"... -
Seite 26: Conexión Del Subwoofer
NOTA: Se pueden utilizar los dos métodos, inalámbrico y cableado, para conectar el subwoofer a dos fuentes distintas. Sin embargo, si se reproducen ambas fuentes a la vez, el subwoofer reproducirá los bajos de ambas. CONECTAR EL SUBWOOFER A UN RECEPTOR O PREAMPLIFICADOR/PROCESADOR CON UNA SALIDA DE SUBWOOFER DEDICADA SUB80P Configure el interruptor... - Seite 27 CONECTAR EL SUBWOOFER A UN RECEPTOR O PREAMPLIFICADOR/PROCESADOR CON SALIDAS DE LÍNEA SUB80P Configure el interruptor Modo de entrada en la posición "Normal" SALIDAS DE NIVEL DE LÍNEA Cable RCA estéreo (no suministrado) Utilice este método de instalación para receptores y preamplificadores/procesadores que no dispongan de una salida de subwoofer dedicada pero sí...
-
Seite 28: Utilizar El Subwoofer
En el caso poco probable de que se produzca una interferencia al utilizar el sistema, o si tiene más de un JBL SUB80P en funcionamiento, puede cambiar el canal de funcionamiento del sistema. Configure los selectores Código inalámbrico en un módulo de transmisor de subwoofer en una de las otras tres posiciones. -
Seite 29: Especificaciones
Aunque en la mayoría de los casos el interruptor Fase se puede dejar en la posición "Normal", no existe una configuración absolutamente correcta para este interruptor. Cuando el subwoofer está correctamente en fase con los altavoces satélites, el audio será más nítido, tendrá el máximo impacto y reproducirá... -
Seite 30: Ограниченная Гарантия
модуля передатчика по беспроводной связи, что позволяет разместить его в любом месте помещения без проводов. А для повышения гибкости подключения сабвуфер оснащен проводным соединением. Мы уверены, что этот сабвуфер JBL полностью оправдает ваши ожидания и вы снова выберете продукты JBL когда решите приобрести дополнительное аудиооборудование. -
Seite 31: Элементы Управления Сабвуфером На Задней Панели
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ САБВУФЕРОМ НА ЗАДНЕЙ ПАНЕЛИ Фазовый переключатель SUB80P Переключатель усиления басов Включение питания Переключение режимов Управление уровнем сабвуфера Переключатель ПЕРЕДАТЧИК ПОДКЛЮЧЕНИЯ НА входного режима ЗАДНЕЙ ПАНЕЛИ И ЭЛЕМЕНТЫ Вход внешнего УПРАВЛЕНИЯ триггера Разъем линейного DC 5V входа LFE Разъем линейного... -
Seite 32: Расположение Сабвуфера
Разъем линейного входа Л/П: После подключения сабвуфера к выходу предусилителя или сабвуфера приемника/процессора без собственной сети кроссовера с пропуском частот ниже пороговой частоты воспользуйтесь обоими разъемами линейного входа Л/П. Необходимо также установить переключатель режима ввода в положение «Normal», чтобы включить внутренний кроссовер низких частот сабвуфера. -
Seite 33: Подключение Сабвуфера
ПРИМЕЧАНИЕ: Вы можете воспользоваться беспроводным и проводным способом для подключения сабвуфера к двум различным источникам. Но если вы одновременно воспроизводите два источника, сабвуфер будет воспроизводить бас из обоих. ПОДКЛЮЧЕНИЕ САБВУФЕРА К ПРИЕМНИКУ ИЛИ ПРЕДУСИЛИТЕЛЮ/ПРОЦЕССОРУ ПРИ ПОМОЩИ СПЕЦИАЛЬНОГО ВЫХОДА САБВУФЕРА SUB80P Установите переключатель входного... - Seite 34 ПОДКЛЮЧЕНИЕ САБВУФЕРА К ПРИЕМНИКУ ИЛИ ПРЕДУСИЛИТЕЛЮ/ПРОЦЕССОРУ ПРИ ПОМОЩИ ЛИНЕЙНЫХ ВЫХОДОВ SUB80P Установите переключатель входного режима в «Normal» ЛИНЕЙНЫЕ ВЫХОДЫ Кабель для стереосигнала RCA (не входит в комплект поставки) Используйте этот способ установки для приемников и предусилителей/процессоров, у которых нет специального выхода сабвуфера, но...
-
Seite 35: Эксплуатация Сабвуфера
Переключатели беспроводного кода на передатчике и сабвуфере нужно установить в одинаковое положение для правильной работы системы. В редких случаях помех при работе системы или одновременной работы нескольких сабвуферов JBL SUB80P можно изменить канал работы системы. Установите переключатели на одном модуле передатчика сабвуфера и сабвуфера в одно из трех положений. -
Seite 36: Технические Характеристики
Хотя в большинстве случаев фазовый переключатель нужно оставлять в положении «Normal», не существует абсолютно правильной настройки для фазового переключателя. При синхронности сабвуфера с сателитными динамиками звук будет чище, восприятие – лучше, а ударные, такие как барабаны, пианино и щипковые, будут звучать более естественно. Лучший способ настроить фазовый переключатель... - Seite 37 Торговая марка: Назначение товара: Активная акустическая система Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед, США, 06901 Коннектикут, г.Стэмфорд, Атлантик Стрит 400, офис 1500 Страна происхождения: Китай Импортер в Россию: OOO «ХАРМАН РУС СиАйЭс», Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1 Гарантийный период: 1 год...
-
Seite 38: 有限保修
如需了解更多信息， 请访问： www.jbl.com/specialtyaudio。 感谢您选购 JBL SUB80P 无线低音扬声器。 请花时间阅读以下安装和设置信息， 以更好地享受您的无线低音扬声器带给您的欢愉。 简介 感谢您选择 JBL 产品！ 您的新 JBL SUB80P 200W 无线有信号源低音扬声器， 采用 8" (200mm) 座地式锥盆换能器和内置高性能 200W 功放， 能够提供强劲、 充满动力和准确 的低频性能， 真实还原您的电影声效和音乐音效。 低音扬声器能够通过无线技术接收来自发射器模块的音频信号， 您可以将它摆放在房间内任何位置， 无需音频电缆。 为了最大限度地提高连接的灵活性， 低音扬声器还具备有线连接功能。 我们自信这款 JBL 低音扬声器能将每一个音符化为最顶级的听觉享受， 让您沉醉其中。 我们坚信， 当需要购置更多音频设备时， JBL 产品必将是您的首 选。... -
Seite 39: 低音扬声器后面板控件
低音扬声器后面板控件 相位开关 SUB80P 低音增强开关 通电模式开关 低音扬声器电平 控制 输入模式开关 发射器主机后面板连接和控件 外部触发器输入 线路电平 LFE 输 入接口 DC 5V 线路电平 L/R 输 入接口 WIRELESS CODE INPUT 无线编码开关 无线编码开关 输入接口 电信号源接口 电源开关 电源线 低音扬声器主机 相位开关： 此开关用于确定低音扬声器换能器的向内和向外活塞式运动是否与所使用的卫星扬声器同相。 如果低音扬声器播放时与卫星扬声器异相， 卫 星扬声器的声波可能会部分抵消低音扬声器的声波， 使低音性能和声音冲击力受到减损。 这个现象， 部分取决于所有扬声器在房间中的摆放方法。 在大 多数情况下， 相位开关应该保持在 “Normal” 位置。 但是， 尝试各种相位设定不会产生任何设备损坏， 您可以将相位开关切换到低音响应和效果最大化的... -
Seite 40: 摆放低音扬声器
无线编码开关： 这个开关可以在 4 个不同的通道中选择无线低音扬声器信号。 重要信息： 请确保已将低音扬声器的无线编码开关切换到与发射器模块无线编码开关相同的通道。 如需了解更多信息， 请参阅第 43 页上的 “无线编码 开关” 。 电信号源开关： 将此开关切换至 “On” 位置， 便可打开低音扬声器。 然后， 低音扬声器将开启或处于待机模式， 这取决于通电模式开关的设置。 电信号源线 （不可拆卸） ： 完成本手册中描述的所有连接并检查确认无误后， 请将电信号源线插入通电、 不连开关掣的电信号源插座， 让低音扬声器能够 正常运作。 请勿将此电线插入其他音频组件的配件插座。 发射器主机 电信号源接口： 将发射器电信号源插入此接口， 然后再将接口插入正常运作的交流电插座。 无线编码开关： 这个开关可以在 4 个不同的通道中选择无线信号。 重要信息： 请确保已将发射器主机的无线编码开关切换到与低音扬声器无线编码开关相同的通道。 如需了解更多信息， 请参阅第 43 页上的 “无线编码 设置”... -
Seite 41: 连接低音扬声器
如果您的接收器/处理器没有专用的低音扬声器输出， 但有一组前置放大器 （音量受控制） 线路电平输出， 请使用立体声音频电缆 （不随附） 将其连接 至发射器主机的输入接口。 2. 将发射器电信号源连接至电信号源接口， 然后再将接口插入正常运作的交流电插座。 3. 将发射器主机和低音扬声器上的无线编码开关设置到相同位置。 有线： 作为无线操作的替代方案， 您可以使用随附的音频电缆来连接低音扬声器。 注： 您可以使用无线和有线两种方法将低音扬声器连接至两个不同的信号源。 然而， 如果您同时播放两个信号源， 低音扬声器会同时播放两个信号源的 低音。 将低音扬声器连接至具有专用低音扬声器输出的接收器或前置放大器/处理器 SUB80P 将输入模式切 换至 “LFE” 低音扬声器 输出 LFE 电缆 （随附） 对具有专用低音扬声器输出的接收器和前置放大器/处理器使用这种安装方法。 使用随附的 LFE 电缆将低音扬声器线路电平 LFE 输入接口连接至您的音频/视频接收器或前置放大器/处理器的专用低音扬声器输出 （或 LFE 输出） 。 将低音扬声器的输入模式切换至 “LFE” 位置。... - Seite 42 将低音扬声器连接至具有线路输出的接收器或前置放大器/处理器 SUB80P 将输入模式切换 至 “Normal” 线路电平输出 立体声 RCA 电缆 （不随附） 对不具有专用低音扬声器输出， 但具有前置放大器 （音量受控制） 线路电平输出的接收器和前置放大器/处理器使用这种安装方法。 将立体声 RCA 电缆 （不随附） 的一端连接至接收器或前置放大器线路输出， 另一端连接至低音扬声器线路电平 L/R 输入接口。 将低音扬声器的输入模式 切换至 “Normal” 位置。 完成所有连接并确认无误后， 将低音扬声器交流电电信号源线插接到正常运作的交流电插座。 将低音扬声器连接至触发器电压信号源 12V 触发器 输出 触发器电缆 （随附） SUB80P...
-
Seite 43: 操作低音扬声器
绿色 （闪烁） ： 发射器已开启， 但尚未与无线低音扬声器建立连接。 绿色 （长亮） ： 发射器已开启， 并已完成与无线低音扬声器的连接。 红色： 待机 （未检测到信号， 发射器关闭） 在没有检测到音信号源的音频信号大约 10 分钟后， 发射器将自动进入待机模式。 无线编码设置： 发射器主机和低音扬声器上的无线编码选择器必须设置到相同位置， 系统才能正确运行。 在极少数情况下， 操作系统时存在干扰， 或者如果您进行了一个以上的 JBL SUB80P 操作， 您可能会改变系统运行的通道。 请将一台低音扬声器的发射 器模块和低音扬声器上的无线编码选择器设置为另外三个位置中的一个。 您也可以最多设置两台低音扬声器， 通过将发射器和两台低音扬声器上的无线编码选择器设置到相同位置， 从单一发射器接收音频。 低音扬声器调整： 音量 使用低音扬声器电平控件以设置低音扬声器的音量。 顺时针转动旋钮即提高低音扬声器音量； 逆时针转动则降低音量。 低音扬声器音量设置注意事项： 欣赏音乐和电影时， 它们分别的理想的低音扬声器音量设置对于对方来说可能会太大声或太安静。 设置低音扬声器音量时， 请收听音乐和电影中低音强... - Seite 44 低音扬声器调整： 低音增强 当设置为 “On” 位置时， 低音增强开关会增强低频性能， 低音冲击更强， 在您看电影或听音乐的时候能够提供更好的体验。 试用该控件不会损坏设备。 将开 关切换至 “Off” 位置将恢复系统的正常低频性能。 规格 低频换能器： 8" (200mm) 座地式锥盆 功放： 200W （持续） ， 400W （峰值） 频率响应： 45Hz - 200Hz (-6dB) 控件： 音量， 相位， 低音增强 连接： LFE （RCA 类型） ； 左和右线路电平 （RCA 类型） 音箱类型：...
-
Seite 45: 제한적 보증
수신하여 오디오 케이블 없이도 실내 어디에나 설치할 수 있습니다. 또한 케이블을 사용하여 연결할 수 있어 최상의 편리함을 제공합니다. 저희는 본 JBL 서브우퍼는 고객이 기대하는 모든 즐거움을 여러분께 제공해 드리며 추가 오디오 장비 구매 시 JBL 제품을 다시 선택하게 될 것이라고... -
Seite 46: 서브우퍼 후면 패널 컨트롤
서브우퍼 후면 패널 컨트롤 위상 스위치 SUB80P 저음 부스트 스위치 전원 켜기 모드 스위치 서브우퍼 레벨 제어 입력 모드 스위치 외부 트리거 입력 송신기 장치 후면 패널연결부 및 제어부 라인 레벨 LFE 입력 커넥터 DC 5V 라인 레벨 L/R 입력... -
Seite 47: 서브우퍼 배치
무선 코드 스위치: 네 가지의 각기 다른 무선 신호 채널을 선택합니다. 중요: 송신기 장치의 무선 코드 스위치를 서브우퍼의 무선 코드 스위치와 같은 채널로 설정해야 합니다. 자세한 내용은 50페이지의 무선 코드 설정을 참조하십시오. 전원 스위치: 서브우퍼를 켜려면 본 스위치를 "On" 위치로 설정합니다. 그러면 파워 온 모드 스위치의 설정에 따라 서브우퍼가 켜지거나 대기 모드가 됩니다. 전원... -
Seite 48: 서브우퍼 연결
주: 무선 및 유선 방식 모두를 사용하여 두 개의 각기 다른 소스로 서브우퍼를 연결할 수 있습니다. 그러나 동시에 소스를 재생할 경우 서브우퍼는 둘 모두에서 베이스로 재생됩니다. 서브우퍼 전용 출력부를 사용하여 리시버 또는 프리앰프/프로세서에 서브우퍼 연결 SUB80P 입력 모드 설정 스위치 "LFE"... - Seite 49 라인 출력부를 사용하여 리시버 또는 프리앰프/프로세서에 서브우퍼 연결 SUB80P 입력 모드 설정 스위치 "Normal" 으로 설정 라인 레벨 출력 스테레오 RCA 케이블(미포함) 서브우퍼 전용 출력부는 없지만 프리앰프 레벨(볼륨 제어) 라인 출력부가 있는 리시버 및 프리앰프/프로세서에 대한 설치 방법입니다. 스테레오 RCA 케이블(미포함)의 한쪽 끝을 리시버 또는 프리앰프 라인 출력부 및 서브우퍼의 라인 레벨 L/R 입력 커넥터의 다른쪽 끝에 연결합니다.
-
Seite 50: 서브우퍼 작동
송신기 장치 및 서브우퍼의 무선 코드 선택기는 같은 시스템 위치로 설정해야만 올바르게 작동합니다. 드물게 시스템을 작동할 때 간섭이 발생하거나 두 개 이상의 JBL SUB80P가 작동하는 경우 시스템이 작동하는 채널을 변경할 수 있습니다. 서브우퍼 송신기 모듈 하나의 무선 코드 선택기 및 서브우퍼를 다른 세 가지 위치 중 하나로 설정하십시오. - Seite 51 사양 저주파수 변환기: 200mm (8") 다운 파이어링 콘 앰프 전력: 200W (연속), 400W (최대) 주파수 응답성: 45Hz-200Hz (-6dB) 제어: 볼륨, 위상, 저음 부스트 연결: LFE(RCA 유형), 왼쪽 및 오른쪽 라인 레벨 (RCA 유형) 인클로저 타입 밀폐 외부 트리거 입력 전압: 3-30V, AC 또는...
