NORMALBETRIEB DES SUBWOOFERS
SUBWooFeR eIN- UND AUSSCHALTeN
Stellen Sie den Netzschalter auf der Rückseite des Subwoofers auf „On".
Der Subwoofer schaltet sich bei Empfang eines Audiosignals automatisch
ein und begibt sich wieder in den Standby-Modus, nachdem für 20
Minuten kein Audiosignal empfangen wurde. Die LED Ein/Standby des
Subwoofers leuchtet grün, wenn der Subwoofer eingeschaltet ist und rot,
wenn sich der Subwoofer im Standby-Modus befindet.
Verwenden Sie den Subwoofer über einen längeren Zeitraum nicht (zum
Beispiel während der Sommerferien), sollten Sie den Power-Schalter auf
„Off" stellen und ihn damit vollständig ausschalten.

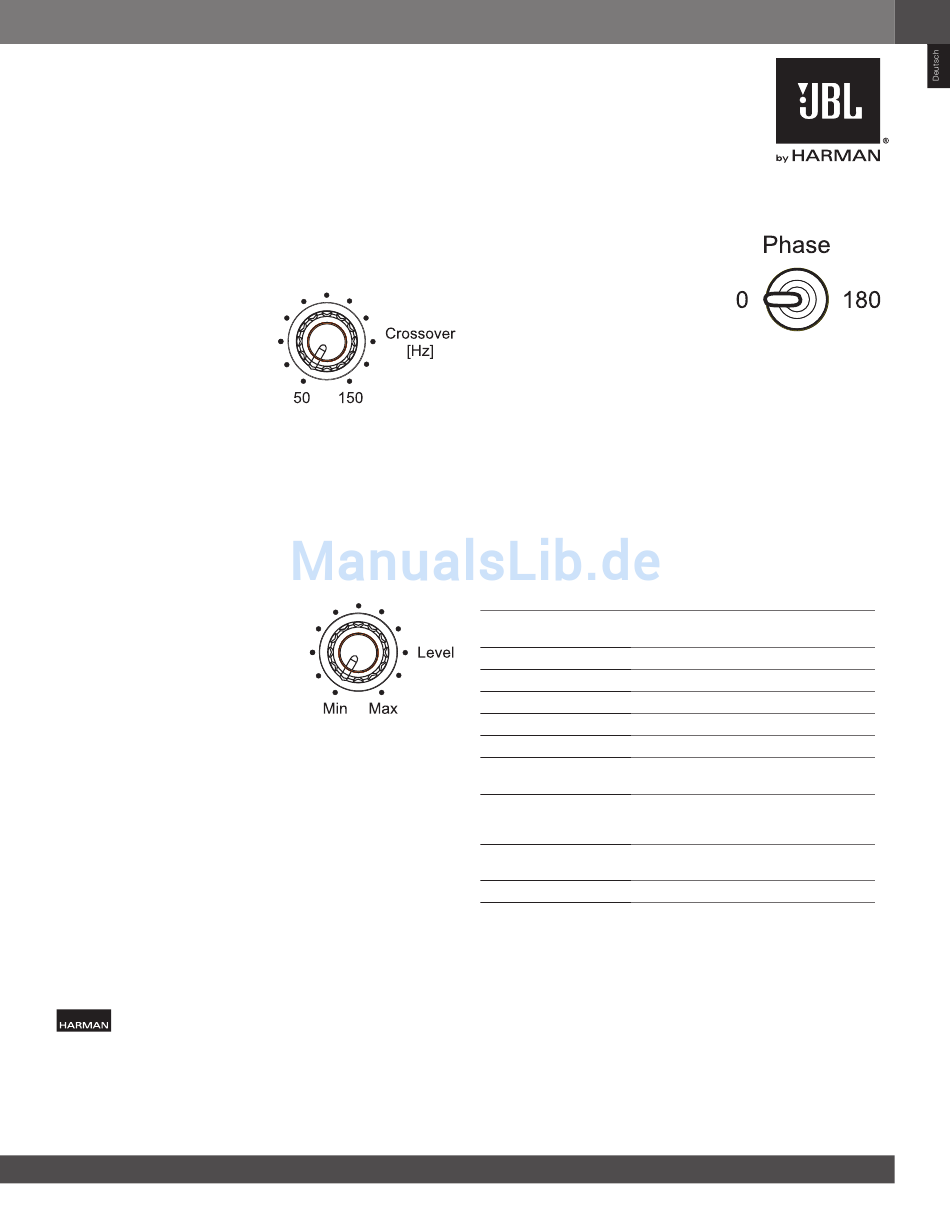

SUBWooFeR-BeDIeNeLemeNTe:
CRoSSoVeR-ReGLeR:
HINWeIS: Die Crossoversteuerung
funktioniert nur, wenn Sie die
Line-Eingänge benutzen und der
Umschalter für den Eingangsmodus
auf „Normal" steht. Steht der
Umschalter auf „LFE", werden das
integrierte Crossover des Subwoofers
und die Crossoversteuerung umgangen.
Mit dem Crossover-Regler können Sie die obere Grenzfrequenz des
Subwoofers im Bereich zwischen 50 und 150 Hz justieren. Je höher Sie
die obere Grenzfrequenz einstellen, desto größer ist der mit den Satelliten-
Lautsprechern überlappende Frequenzbereich. Auf diese Weise sorgen
Sie selbst in Wohnräumen mit schwierigen akustischen Eigenschaften und
unabhängig vom Aufstellungsort des Subwoofers für einen gleichmäßigen
Frequenzübergang zwischen den Satelliten-Boxen und dem Bass-
Lautsprecher.
Achten Sie auf eine gleichmäßige Basswiedergabe in Ihrem Hörraum.
Werden bestimmte Basstöne überbetont, sollten Sie eine niedrigere obere
Grenzfrequenz ausprobieren. Wirken bestimmte
Basstöne schwach, können Sie das Klangbild
mit einer höheren oberen Grenzfrequenz
verbessern.
SUBWooFeR-BeDIeNeLemeNTe:
SUBWooFeR LeVeL
Mit der Pegelsteuerung stellen Sie die
Lautstärke des Subwoofers ein. Drehen Sie den Regler im Uhrzeigersinn,
um die Lautstärke zu erhöhen. Drehen Sie ihn gegen den Uhrzeigesinn,
um die Lautstärke zu mindern. Haben Sie einmal eine ausgeglichene
Lautstärke zwischen Satelliten und Subwoofer gefunden, sollten Sie diese
Einstellung nicht mehr verändern.
Hinweise zur korrekten Einstellung der Subwoofer-Lautstärke:
•
Manchmal ist die ideale Lautstärke für Musik zu laut für die Wiedergabe
von Filmen und umgekehrt. Deswegen sollten Sie für die Einstellung der
Subwoofer-Lautstärke bassbetonte Filme und Musikstücke verwenden
– wählen Sie einen Durchschnittswert, der zu beiden Inhalten passt.
•
Klingt Ihr Subwoofer ständig zu laut oder zu leise, wählen Sie bitte
einen anderen Aufstellort. Rücken Sie den Subwoofer näher in eine
Zimmerecke, wird die Bass-Wiedergabe verstärkt. Vergrößern Sie den
Abstand zur nächsten Wand, wird der Bass schwächer.
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
HARMAN Deutschland GmbH • Hünderstraße 1 • D-74080 Heilbronn
© 2011 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.
JBL ist eine Marke von HARMAN International Industries, Incorporated, eingetragen in den Vereinigten Staaten und/oder anderen
Ländern.
PolyPlas ist eine Marke von HARMAN International Industries, Incorporated.
Alle Leistungsmerkmale und Spezifikationen sowie das mechanische Design können sich ohne vorherige Ankündigung ändern.
SUBWooFeR-BeDIeNeLemeNTe: pHASe
Der Phasenumschalter bestimmt,
ob die kolbenartige Bewegung des
Subwoofer-Lautsprechers mit den anderen
Lautsprechern des Systems phasengleich
ist. Ist die Wiedergabe des Subwoofers
nicht phasengleich mit den anderen
Lautsprechern, können die Schallwellen der
Satellitenlautsprecher die Schwingungen
des Subwoofers teilweise überlagern und damit die Bässe und die
Klangwirkung beeinträchtigen. Dieser Effekt hängt überwiegendermaßen
vom Aufstellungsort der Lautsprecher im Raum ab.
Obwohl Sie den Phasenumschalter in den meisten Fällen auf „0"
lassen können, gibt es keine absolut korrekte Einstellung für den
Phasenumschalter. Ist der Subwoofer korrekt phasengleich mit den
restlichen Lautsprechern des Systems, ist der Klang klarer und hat die
maximale Wirkung und Percussionklänge wie Drums, Piano und gezupfte
Saiten klingen mehr naturgetreu. Am besten gehen Sie wie folgt vor, um
die Phase Ihres Subwoofers korrekt einzustellen: Legen Sie Musik auf,
die Sie sehr gut kennen. Stellen Sie den Phasenschalter so ein, dass
Schlagzeug und Bass lauter klingen. Korigieren Sie anschließend evtl.
die Lautstärke mit dem Subwoofer-Level-Regler mit höchster Dynamik
wiedergegeben werden.
TECHNISCHE DATEN
10-Zoll (250 mm) PolyPlas™ Konus,
Bass-Chassis:
gegossener Korb
Gehäusetyp:
Versiegelt (nach vorn gerichtet)
Verstärkerleistung:
300 W RMS; 500 W Spitze
Frequenzbereich:
27 Hz – 150 Hz
Bedienelemente:
Lautstärke, Crossoverfrequenz, Phase
Anschlüsse:
Cinch (RCA) Line- und LFE-Eingänge
120 V, 60 Hz (USA); 220 V – 230 V, 50
Betriebsspannung:
Hz/60 Hz (EU)
<6 W (120 V), <0,55 W (230 V) Standby;
Stromaufnahme:
360 W – 3,8 A (120 V) , 395 W – 2,1 A (230
V) max.
444 mm x 379 mm x 380 mm (17-1/2" x
Maße (H x B x T):
14-29/32" x 14-31/32")
Gewicht:
23 kg (50 lb)
5
