Blockstrecken-Logik
Für den Einsatz der Blockstrecken-Logik muss
Ihre Anlage unbedingt mit einer Gleisbesetztmel-
dung ausgerüstet sein, die eine kontinuierliche
Besetzt- / Frei-Information liefert. Bei Märklin-
Gleisen z. B. mittels Kontaktstrecken durch eine
isolierte Außenschiene oder bei Zweileiter-Syste-
men mit Gleisabschnitten, die von Stromfühlern
überwacht sind. Hierzu eignet sich besonders der
Viessmann-Gleisbesetztmelder 5206 (8-fach).

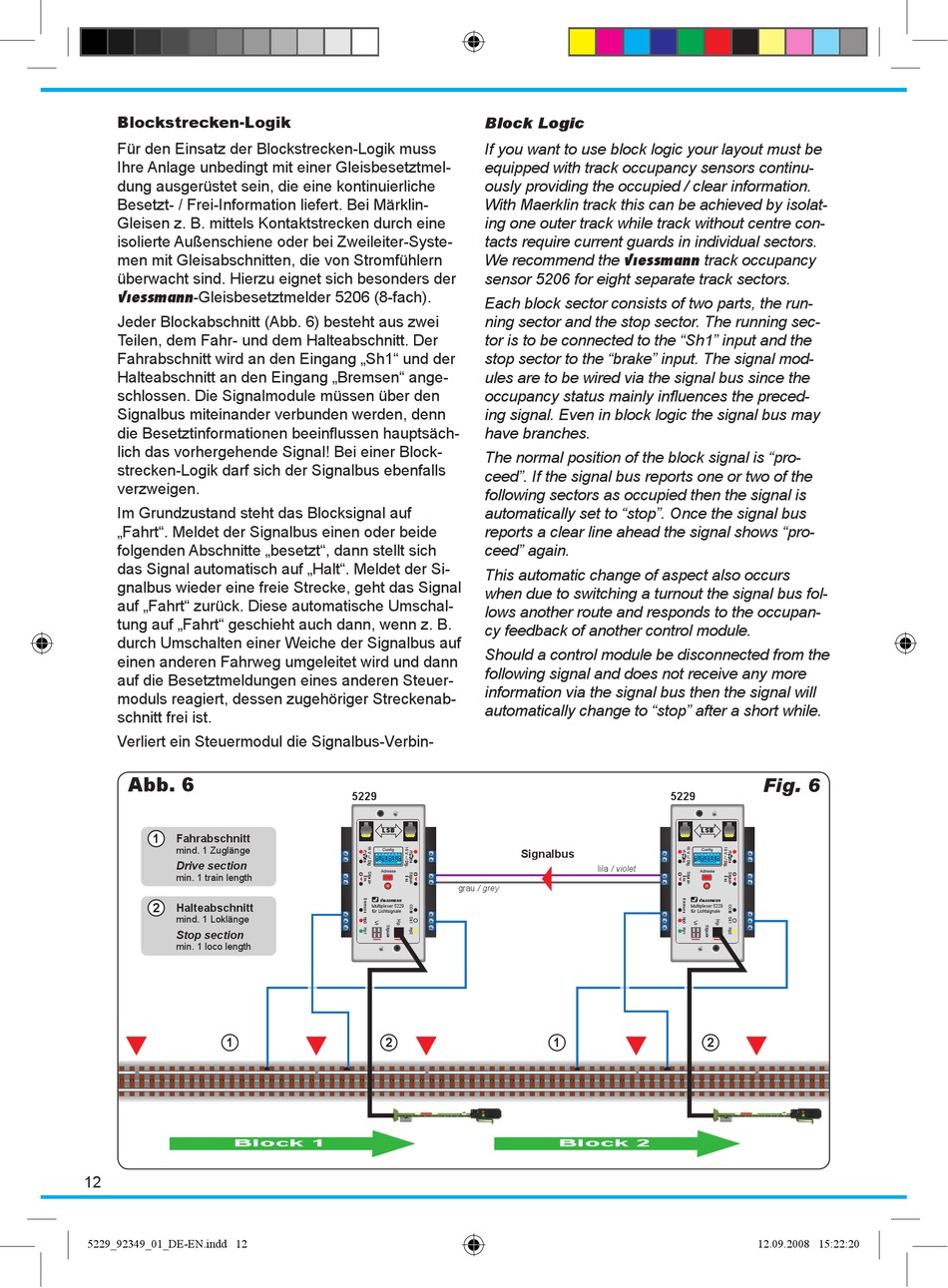

Jeder Blockabschnitt (Abb. 6) besteht aus zwei
Teilen, dem Fahr- und dem Halteabschnitt. Der
Fahrabschnitt wird an den Eingang „Sh1" und der
Halteabschnitt an den Eingang „Bremsen" ange-
schlossen. Die Signalmodule müssen über den
Signalbus miteinander verbunden werden, denn
die Besetztinformationen beeinfl ussen hauptsäch-
lich das vorhergehende Signal! Bei einer Block-
strecken-Logik darf sich der Signalbus ebenfalls
verzweigen.
Im Grundzustand steht das Blocksignal auf
„Fahrt". Meldet der Signalbus einen oder beide
folgenden Abschnitte „besetzt", dann stellt sich
das Signal automatisch auf „Halt". Meldet der Si-
gnalbus wieder eine freie Strecke, geht das Signal
auf „Fahrt" zurück. Diese automatische Umschal-
tung auf „Fahrt" geschieht auch dann, wenn z. B.
durch Umschalten einer Weiche der Signalbus auf
einen anderen Fahrweg umgeleitet wird und dann
auf die Besetztmeldungen eines anderen Steuer-
moduls reagiert, dessen zugehöriger Streckenab-
schnitt frei ist.
Verliert ein Steuermodul die Signalbus-Verbin-
Abb. 6
1
Fahrabschnitt
mind. 1 Zuglänge
Drive section
min. 1 train length
2
Halteabschnitt
mind. 1 Loklänge
Stop section
min. 1 loco length
1
Block 1
12
5229_92349_01_DE-EN.indd 12
Block Logic
If you want to use block logic your layout must be
equipped with track occupancy sensors continu-
ously providing the occupied / clear information.
With Maerklin track this can be achieved by isolat-
ing one outer track while track without centre con-
tacts require current guards in individual sectors.
We recommend the Viessmann track occupancy
sensor 5206 for eight separate track sectors.
Each block sector consists of two parts, the run-
ning sector and the stop sector. The running sec-
tor is to be connected to the "Sh1" input and the
stop sector to the "brake" input. The signal mod-
ules are to be wired via the signal bus since the
occupancy status mainly infl uences the preced-
ing signal. Even in block logic the signal bus may
have branches.
The normal position of the block signal is "pro-
ceed". If the signal bus reports one or two of the
following sectors as occupied then the signal is
automatically set to "stop". Once the signal bus
reports a clear line ahead the signal shows "pro-
ceed" again.
This automatic change of aspect also occurs
when due to switching a turnout the signal bus fol-
lows another route and responds to the occupan-
cy feedback of another control module.
Should a control module be disconnected from the
following signal and does not receive any more
information via the signal bus then the signal will
automatically change to "stop" after a short while.
5229
LSB

Signalbus

grau / grey
viessmann
Multiplexer 5229
für Lichtsignale
2
5229
LSB
lila
/ violet
viessmann
Multiplexer 5229
für Lichtsignale
1 2
Block 2
Fig. 6
