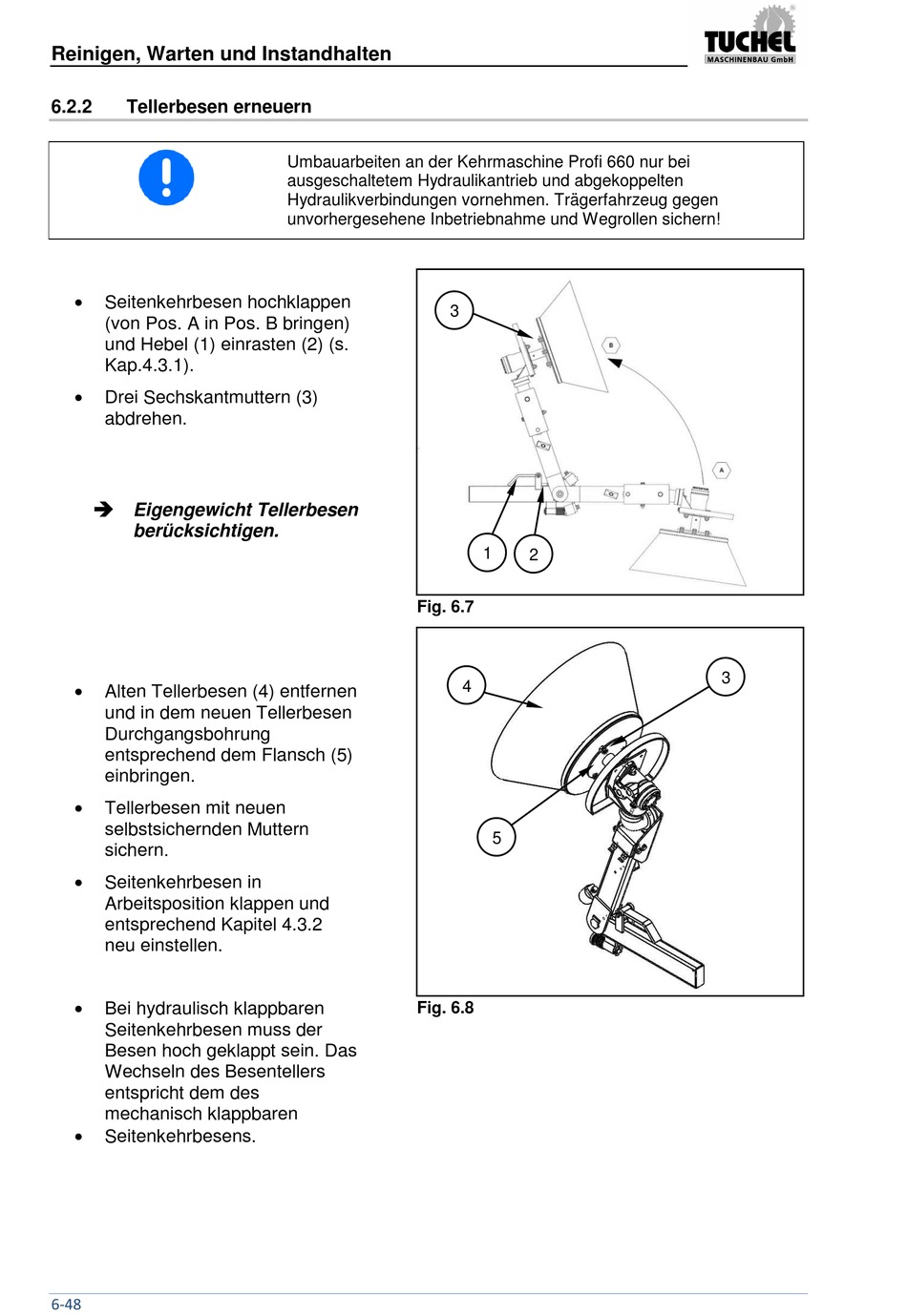

Tellerbesen Erneuern - Tuchel Profi 660 Betriebsanleitung

Reinigen, Warten und Instandhalten
6.2.2

Tellerbesen erneuern


Seitenkehrbesen hochklappen
(von Pos. A in Pos. B bringen)
und Hebel (1) einrasten (2) (s.
Kap.4.3.1).

Drei Sechskantmuttern (3)
abdrehen.

Eigengewicht Tellerbesen
berücksichtigen.

Alten Tellerbesen (4) entfernen
und in dem neuen Tellerbesen
Durchgangsbohrung
entsprechend dem Flansch (5)
einbringen.

Tellerbesen mit neuen
selbstsichernden Muttern
sichern.

Seitenkehrbesen in
Arbeitsposition klappen und
entsprechend Kapitel 4.3.2
neu einstellen.

Bei hydraulisch klappbaren
Seitenkehrbesen muss der
Besen hoch geklappt sein. Das
Wechseln des Besentellers
entspricht dem des
mechanisch klappbaren

Seitenkehrbesens.
6-48
Umbauarbeiten an der Kehrmaschine Profi 660 nur bei
ausgeschaltetem Hydraulikantrieb und abgekoppelten
Hydraulikverbindungen vornehmen. Trägerfahrzeug gegen
unvorhergesehene Inbetriebnahme und Wegrollen sichern!
3
Fig. 6.7
Fig. 6.8
1
2
4
5
3
