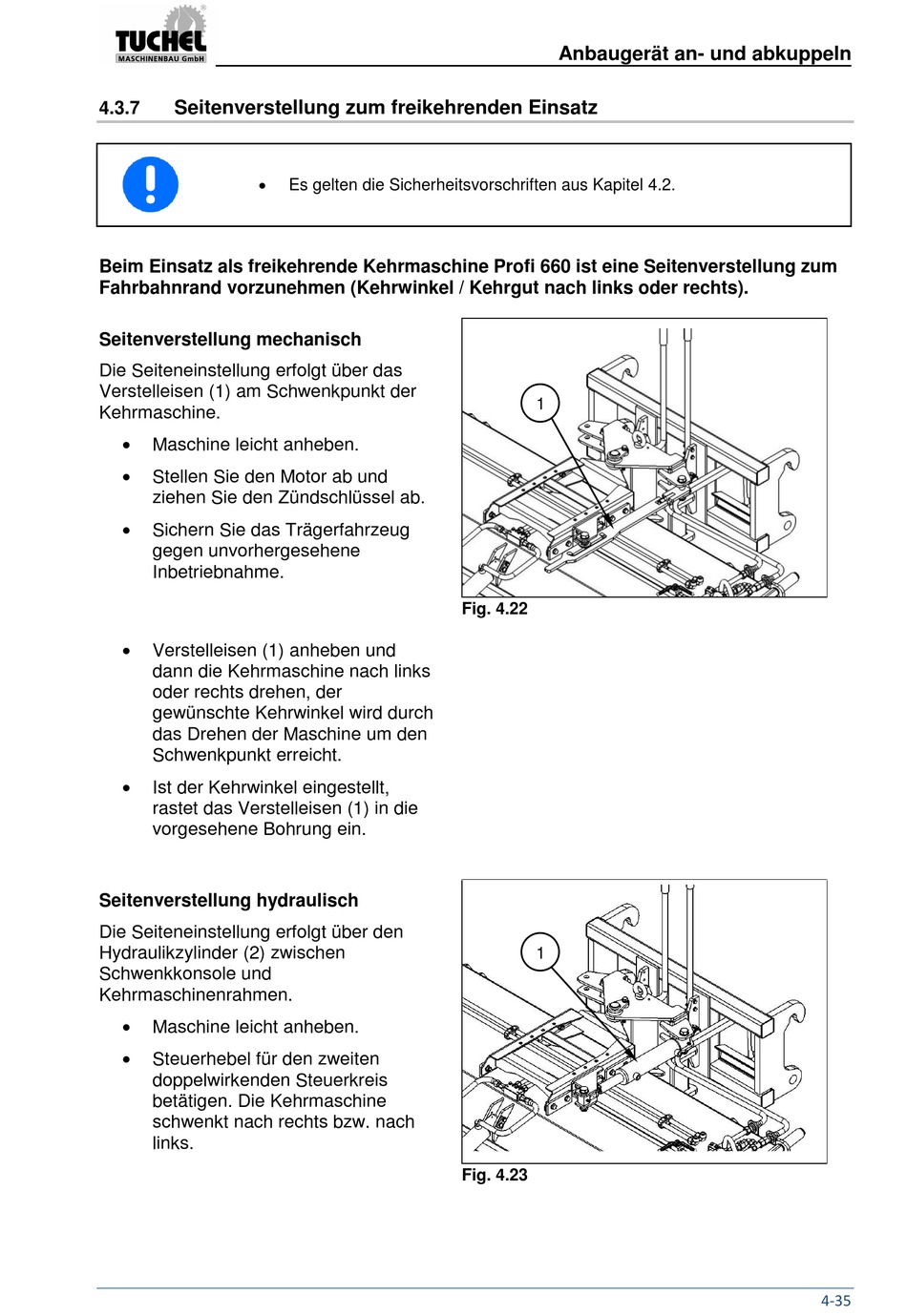

Seitenverstellung zum freikehrenden Einsatz

4.3.7

Beim Einsatz als freikehrende Kehrmaschine Profi 660 ist eine Seitenverstellung zum
Fahrbahnrand vorzunehmen (Kehrwinkel / Kehrgut nach links oder rechts).
Seitenverstellung mechanisch
Die Seiteneinstellung erfolgt über das
Verstelleisen (1) am Schwenkpunkt der
Kehrmaschine.

Maschine leicht anheben.

Stellen Sie den Motor ab und
ziehen Sie den Zündschlüssel ab.

Sichern Sie das Trägerfahrzeug
gegen unvorhergesehene
Inbetriebnahme.

Verstelleisen (1) anheben und
dann die Kehrmaschine nach links
oder rechts drehen, der
gewünschte Kehrwinkel wird durch
das Drehen der Maschine um den
Schwenkpunkt erreicht.

Ist der Kehrwinkel eingestellt,
rastet das Verstelleisen (1) in die
vorgesehene Bohrung ein.
Seitenverstellung hydraulisch
Die Seiteneinstellung erfolgt über den
Hydraulikzylinder (2) zwischen
Schwenkkonsole und
Kehrmaschinenrahmen.

Maschine leicht anheben.

Steuerhebel für den zweiten
doppelwirkenden Steuerkreis
betätigen. Die Kehrmaschine
schwenkt nach rechts bzw. nach
links.
Es gelten die Sicherheitsvorschriften aus Kapitel 4.2.
Anbaugerät an- und abkuppeln
1
Fig. 4.22
1
Fig. 4.23
4-35
