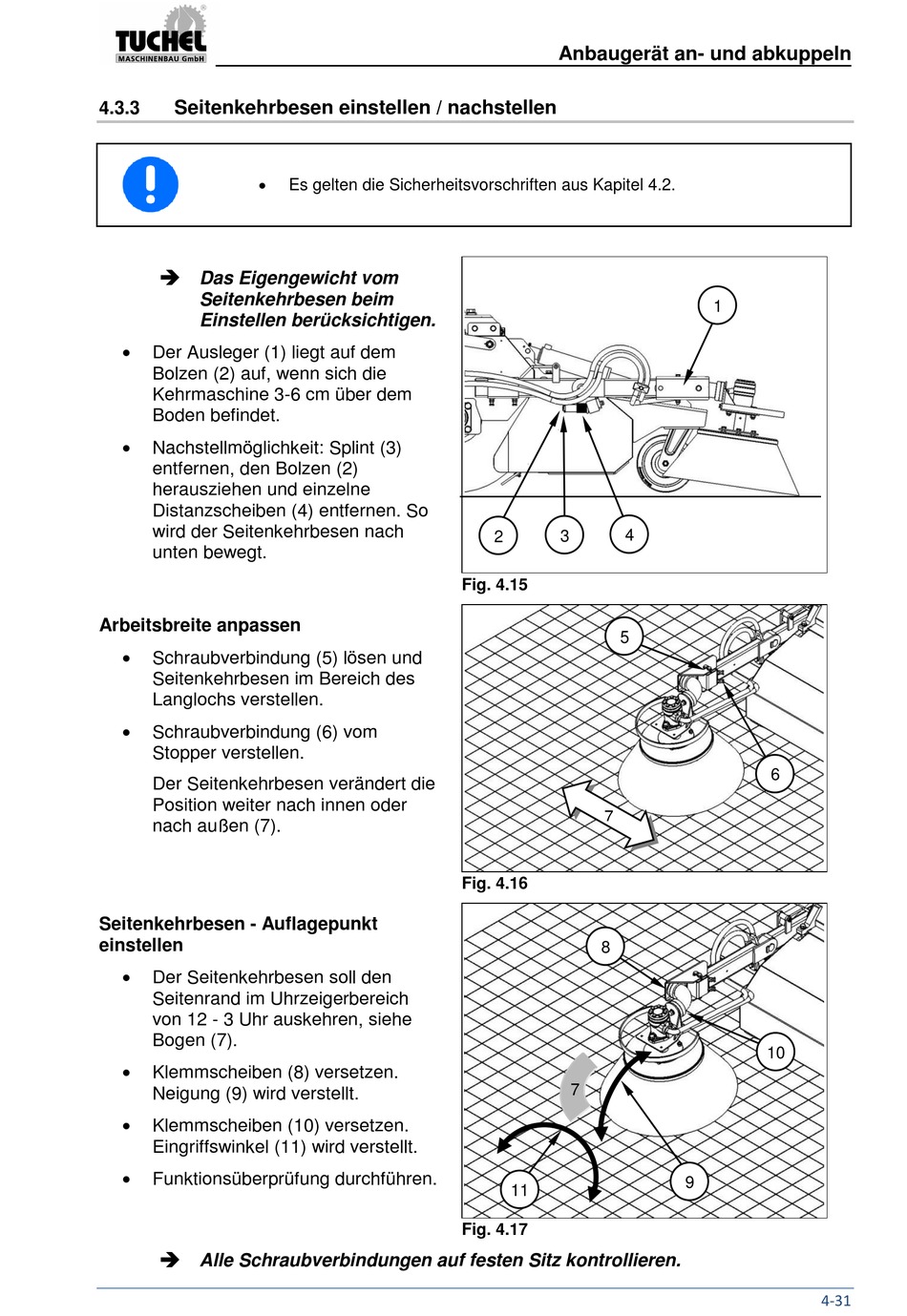

Seitenkehrbesen einstellen / nachstellen

4.3.3


Das Eigengewicht vom
Seitenkehrbesen beim
Einstellen berücksichtigen.

Der Ausleger (1) liegt auf dem
Bolzen (2) auf, wenn sich die
Kehrmaschine 3-6 cm über dem
Boden befindet.

Nachstellmöglichkeit: Splint (3)
entfernen, den Bolzen (2)
herausziehen und einzelne
Distanzscheiben (4) entfernen. So
wird der Seitenkehrbesen nach
unten bewegt.
Arbeitsbreite anpassen

Schraubverbindung (5) lösen und
Seitenkehrbesen im Bereich des
Langlochs verstellen.

Schraubverbindung (6) vom
Stopper verstellen.
Der Seitenkehrbesen verändert die
Position weiter nach innen oder
nach außen (7).
Seitenkehrbesen - Auflagepunkt
einstellen

Der Seitenkehrbesen soll den
Seitenrand im Uhrzeigerbereich
von 12 - 3 Uhr auskehren, siehe
Bogen (7).

Klemmscheiben (8) versetzen.
Neigung (9) wird verstellt.

Klemmscheiben (10) versetzen.
Eingriffswinkel (11) wird verstellt.

Funktionsüberprüfung durchführen.

Alle Schraubverbindungen auf festen Sitz kontrollieren.
Es gelten die Sicherheitsvorschriften aus Kapitel 4.2.
Anbaugerät an- und abkuppeln
3 4
2
Fig. 4.15
5
7
Fig. 4.16
8
7
11
Fig. 4.17
1
6
10
9
4-31
