4.6 Test de continuité / Test de diode
S'assurer que l'objet à mesurer soit hors tension. La pola-
rité de la tension à la pointe de touche est positive (+).
S'assurer que l'objet à mesurer soit hors tension en effec-
tuant un test de tension bipolaire.
Relier les deux pointes de touche à l'objet à mesurer.
Un signal sonore indiquant la continuité retentit et la diode
électroluminescente de continuité Rx/ Ω (7) s' illumine.

4.7 Indicateur de l'ordre des phases

Les testeurs de tension sont équipés d'un indicateur d'ordre bi-
polaire des phases.
Respecter les normes de sécurité mentionnées au paragra-
phe 2.0
L'indication de l'ordre des phases est toujours active. Les sym-
boles R 4 ou 3L sont toujours affichés. Toutefois, la direction du
champ rotatif ne peut être déterminée qu'à l'intérieur d'un systè-
me triphasé. L'appareil indique la tension entre deux conducteurs
extérieurs.

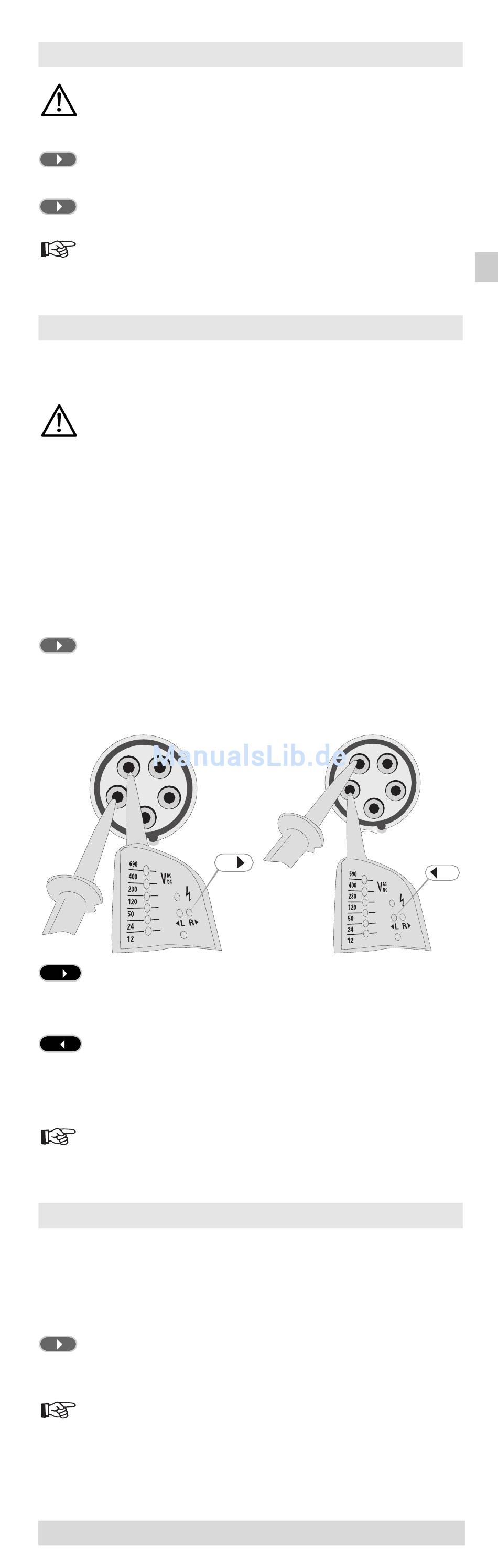

Relier la pointe de touche de l'appareil à la phase suppo-
sée être L2 et la pointe de touche à poignée à la phase sup-
posée être L1. Toucher l'électrode de contact (11).
La tension et la direction du champ rotatif s' affichent.
L2
L1
R
signifie que la phase supposée être L1 est la phase réelle
L1 et que la phase supposée être L2 est la phase réelle L2.
==> champ rotatif de gauche.
L
signifie que la phase supposée être L1 est la phase réelle
L2 et que la phase supposée être L2 est la phase réelle
==> champ rotatif de droite.
L1
Lors du contre-essai à pointes de touche inversées, le sym-
bole opposé doit être illuminée.

4.8 Illumination du point de mesure

Les testeurs de tension 2000 sont équipés d'une fonction "lampe
de poche". Ainsi, le test ou la mesure peut être effectué(e) sans
problème même lorsque les conditions d'éclairage sont mauvai-
ses (p.ex. dans des armoires éléctriques de distribution)
Appuyer sur la touche d'illumination de point de mesure
(10) au dos de l'appareil.
L'illumination du point de mesure reste activée pendant en-
viron 45 secondes (uniquement pour UNITEST 2000
gamma).
L3
N
PE
R
L2 L3
L1
N
PE
L
