1. Um die Spaltensichtbarkeit einzurichten, klicken Sie auf das Symbol oben links
in der Tabelle.
2. Aktivieren oder deaktivieren Sie die Kontrollkästchen im Dialogfenster Field
Chooser .
Mehrere Zellen ausfüllen
Die Ausfüllfunktion im Rastereditor ermöglicht es, mehrere Zellen in einer Sequenz
automatisch auszufüllen.
1. Klicken Sie auf die erste Spalte in der Auswahl.
2. Drücken Sie die Maustaste und halten Sie sie gedrückt. Klicken Sie
anschließend auf die letzte Spalte in der Auswahl.
3. Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü Fill
Down.
GUID-3229D79B-EB99-49DA-8EFB-31D883A11A3E V1 DE

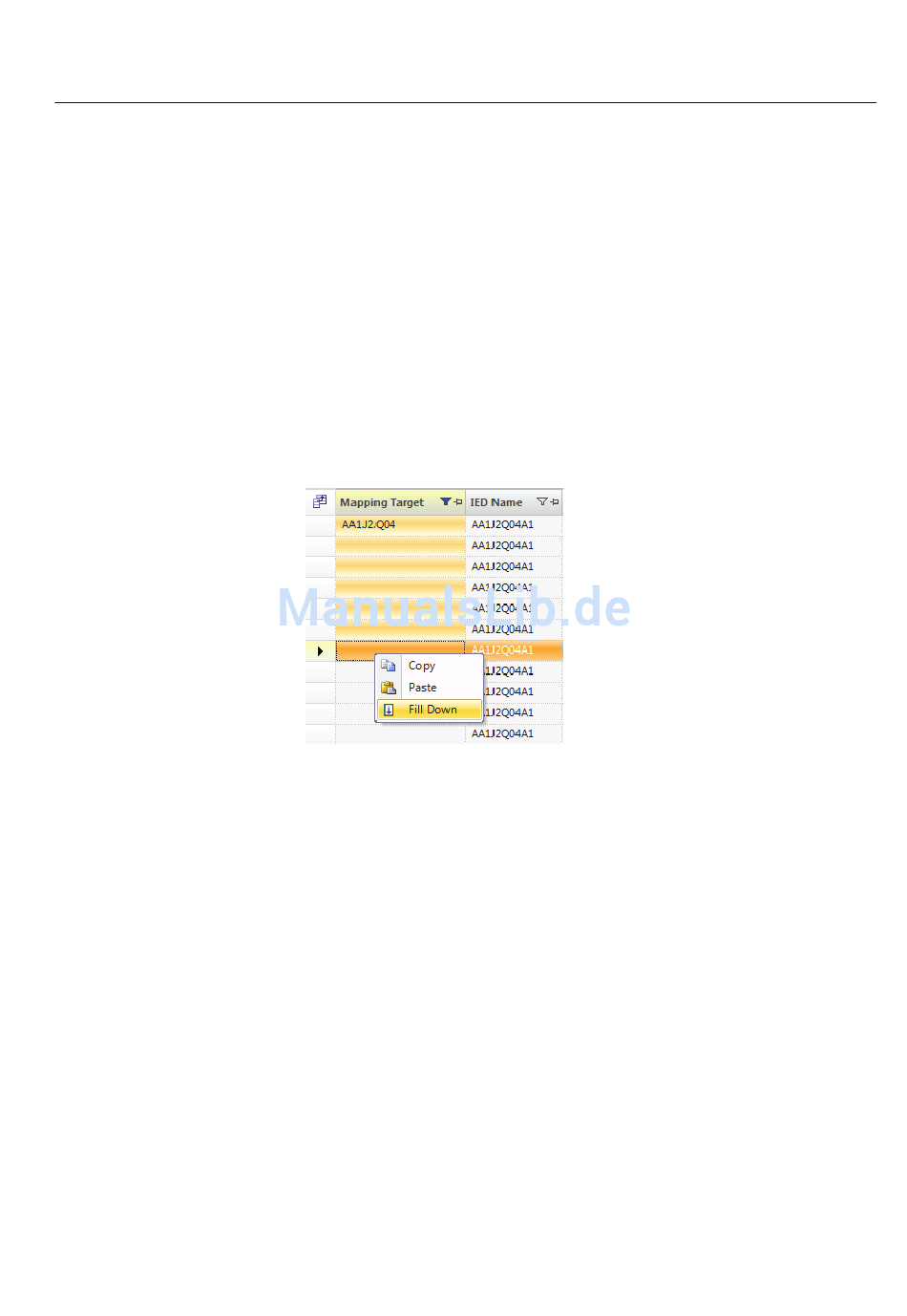

Abb. 90: Mehrere Zellen ausfüllen
Die Felder dazwischen werden mit dem Inhalt der ersten Zeile in der Auswahl
ausgefüllt.

Stationsabschnitts-Konfiguration in IET600

Die Stationstopologie besteht aus Schaltanlagen-, Spannungspegel- und Feldknoten.
Feldknoten schließen zudem die Leitungsausrüstung (primäre Ausrüstung) für die
Schaltgeräte (d. h. Leistungsschalter, Trennschalter, Erdungsschalter) des
konfigurierten Geräts ein. Die Stationstopologie wird erstellt, indem die SCD-Datei
aus PCM600 importiert wird.
Der SDL-Editor ist ein grafischer Editor für die Konfiguration des Stationsabschnitts
in IET600. Er bietet Tools zum Zeichnen der primären Betriebsmittel und der
Verbindungen zwischen diesen im Feld. Auch die Feldausrüstung kann an die
Sammelschiene angeschlossen werden, um ein vollständiges Anlagenübersichtsbild
(SLD) für einen Spanungspegel zu definieren.
