Bündig einbaubarer Lautsprecher SCL-4

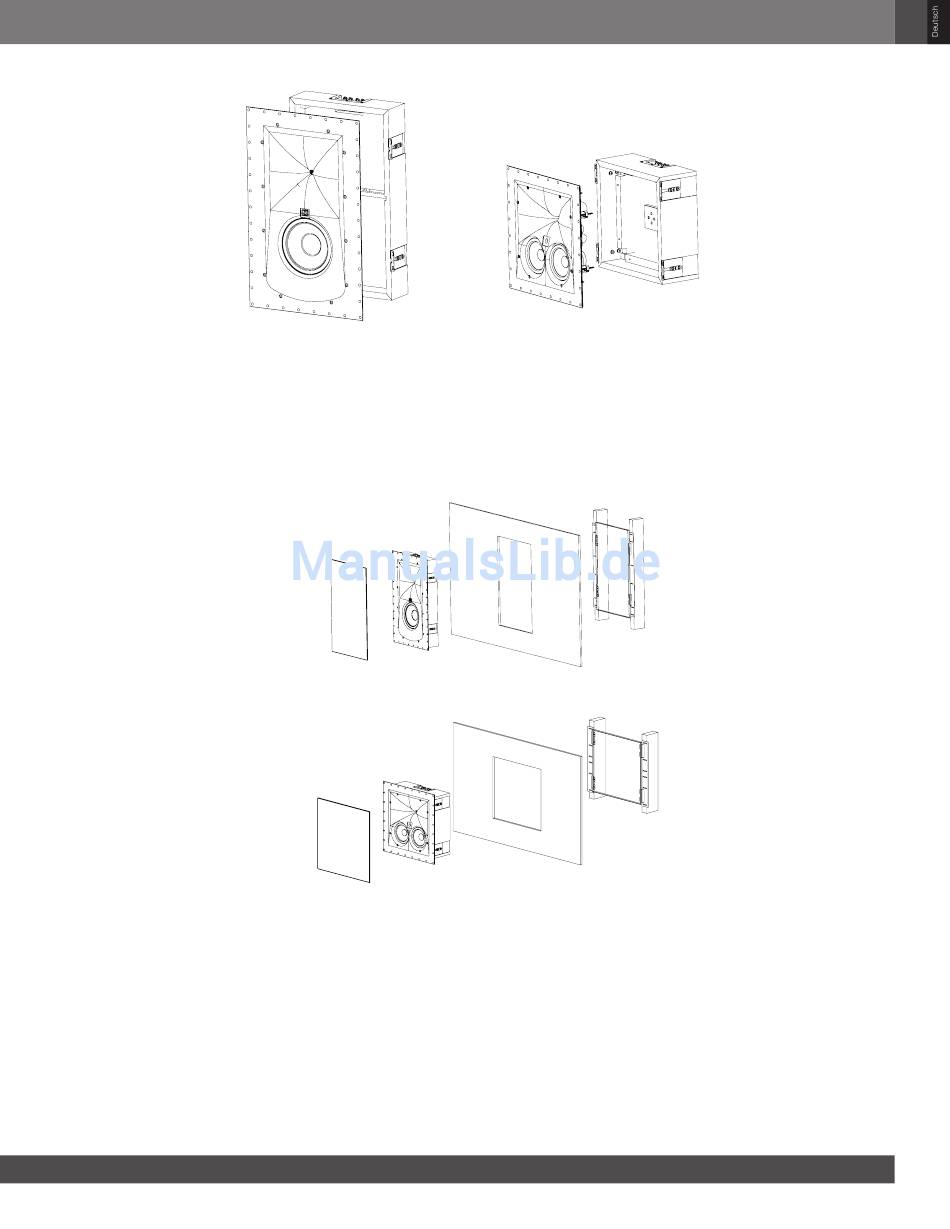

Abbildung 13
4.
Ziehe zuerst die zentrale Montageschraube fest. Dadurch wird auch die Schallwand im Hauptgehäuse festgehalten.
5.
Ziehe die anderen Schallwand-Schrauben fest (s. WARNHINWEISE über zu festes Zuziehen der Schrauben!).
6.
Setze die Logo-Halterung aus Gummi in den entsprechenden Bereich über der zentralen Montageschraube ein.
7.
Entferne die Klebeband-Abdeckung an der Rückseite des JBL-Logos und setze das Logo in die Logo-Halterung
ein. Beachte dabei die richtige Laufrichtung.
8.
Setze den Gitteraufsatz auf die Schallwand auf. Die Magneten an der Schallwand halten den Gitteraufsatz fest.
Achte darauf, dass der Gitteraufsatz ganz an der Wand aufsitzt. Wenn er auf der Schallwand sitzt, könnte er
während der Klangwiedergabe abfallen (s. Abb 15 und 16).
Bi-WirinG und Bi-aMpinG
Die Bi-Wiring- bzw. Bi-Amping-Option ist ganz einfach zu realisieren.
1.
Entscheide Dich ob Du das Bi-Wiring oder Bi-Amping durchführen möchtest und schneide zwei Paar Drähte für
jeden Lautsprecher, für den das Bi-Wiring durchgeführt werden soll.
2.
Markiere beide Enden der zu verwendenden Drahtpaare und führe die beiden Drahtsätze in die Montageposition.
3.
Schließe ein Paar mit + und - an den Anschluss „HF" an, und das andere Paar an den Anschluss „LF".
4.
Vor der Installation des Lautsprechers bei dem ein Bi-Wiring bzw. Bi-Amping durchgeführt wird, entferne die
beiden blauen Jumper (Bi-Amp Jumper Hot und Bi-Amp Jumper Ground). Drücke dazu die Anschlüsse der Jumper
unmittelbar unter der Stelle ein, wo der Draht an den Anschluss angeheftet ist. Dadurch wird die Anschlusssperre
geöffnet. Falls das nicht funktioniert, streife die Plastikabdeckung wieder auf den Draht auf und drücke den Hebel
des Sperrmechanismus mit einem Kugelschreiber oder einem kleinen Werkzeug vorsichtig ein und ziehe zugleich
sanft den Draht.
5.
Installiere den Lautsprecher weiter ganz normal, unter Berücksichtigung der obigen Anweisungen.
oder
Bündig einbaubarer Lautsprecher SCL-3
Abbildung 14
Bündig einbaubarer Lautsprecher SCL-4
Abbildung 15
Bündig einbaubarer Lautsprecher SCL-3
Abbildung 16
