JBL Synthesis SCL-5 Installations- Und Bedienungsanleitunghandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

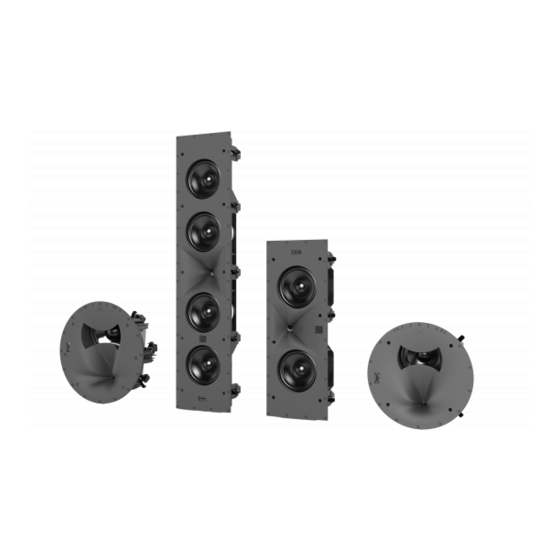

SCL-5 / SCL-8
In-Ceiling Loudspeakers/Enceintes en plafond/
Deckeneinbau-Lautsprecher/Altavoces integrables en el
techo/Alto-falantes de teto/Акустические системы для
монтажа в потолок/ 吸顶式扬声器 / インシーリングス
ピーカー / 천장 설치형 라우드 스피커
SCL-6 / SCL-7
In-Wall Loudspeakers/Enceintes encastrées/
Wandeinbau-Lautsprecher/Altavoces integrables en la
pared/Alto-falantes de parede/Акустические системы
для монтажа в стену/ 入墙式扬声器 / インウォールス
ピーカー / 벽 설치 라우드 스피커
OWNER'S AND INSTALLER'S MANUAL
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für JBL Synthesis SCL-5
Inhaltszusammenfassung für JBL Synthesis SCL-5
-
Seite 22: Wichtige Sicherheitsinformationen
örtlichen Stadtverwaltung, beim Entsorgungsdienst oder in dem Geschäft, in dem du dieses Produkt gekauft hast, erhalten. INHALT ® VIELEN DANK FÜR DEN KAUF EINES JBL -PRODUKTS! ............................. 23 LIEFERUMFANG ......................................... 23 LAUTSPRECHERPOSITIONIERUNG FÜR DECKEN- UND WANDEINBAU ......................23 WANDEINBAU-LAUTSPRECHER -–LINKE UND RECHTE POSITIONIERUNG .................... -
Seite 23: Vielen Dank Für Den Kauf Eines Jbl ® -Produkts
Seit mehr als 70 Jahren liefern JBL-Ingenieure Audio-Equipment für Privathaushalte, Konzertsäle, Aufnahmestudios und Kinos auf der ganzen Welt, und JBL-Produkte sind die erste Wahl von führenden Aufnahmekünstlern und Tontechnikern. Der SCL-5, SCL-6, SCL-7 und der SCL-8 sind die neuesten Mitglieder der Baureihe JBL Synthesis Home Theater. Für die bestmögliche Leistung des neuen Lautsprechers lies diese Anweisungen bitte sorgfältig durch. -
Seite 24: Wandeinbau-Lautsprecher - Positionierung Des Center-Kanals
WANDEINBAU-LAUTSPRECHER – POSITIONIERUNG DES CENTER-KANALS Der SCL-6 oder der SCL-7 kann entweder vertikal oder horizontal ausgerichtet werden, wenn er als Mittelkanal-Lautsprecher verwendet wird. Falls der Lautsprecher zusammen mit einer perforierten Projektionsleinwand verwendet wird, sollte er hinter der Mitte der Leinwand und mit der horizontalen Mittelachse so nahe wie möglich an der Mittelachse der linken und rechten Lautsprecher ausgerichtet werden (Abbildung 3). -
Seite 25: Wandeinbau-Lautsprecher - Surround-Positionierung
Abbildung 5 WANDEINBAU-LAUTSPRECHER – SURROUND-POSITIONIERUNG Bitte wende dich an deinen autorisierten JBL Synthesis-Händler, um die passenden JBL Synthesis-Lautsprecher für dein Heimkino auszuwählen. UNTERPUTZ-LAUTSPRECHER – POSITIONIERUNG VON 5.1-KANAL-SYSTEMEN Surround-Lautsprecher sollten mindestens auf der Höhe der ersten Zuschauerstuhlreihe in den Seitenwänden montiert werden. Falls es zwei Stuhlreihen gibt, sollten diese Lautsprecher auf der Höhe zwischen den beiden Reihen angebracht werden. -
Seite 26: Unterputz-Lautsprecher - Positionierung Von 7.1-Kanal-Systemen
UNTERPUTZ-LAUTSPRECHER – POSITIONIERUNG VON 7.1-KANAL-SYSTEMEN In einem 7.1-Kanal-System gibt es zwei zusätzliche Lautsprecher für den hinteren Bereich, zusätzlich zu den Surround-Lautsprechern des 5.1-Kanal-Systems. Die zwei zusätzlichen Lautsprecher werden an der hinteren Wand oder in der Nähe der hinteren Wand in der Decke platziert (Abbildung 7). -
Seite 27: Deckeneinbau-Lautsprecher - Positionierung Von 5.1-Kanal-Systemen
DECKENEINBAU-LAUTSPRECHER – POSITIONIERUNG VON 5.1-KANAL-SYSTEMEN • Die linken und rechten Surround-Lautsprecher sollten nach Möglichkeit seitlich zur bevorzugten Hörposition und ca. 10 Grad dahinter platziert werden. • Der vordere linke, der mittlere und der vordere rechte Lautsprecher sollten in zentraler Ausrichtung zum Video-Display angeordnet werden. •... -
Seite 28: Deckeneinbauanleitung
DECKENEINBAUANLEITUNG Für den Gebäudeneubau Erwirb den entsprechenden Einbausatz für dein Lautsprechermodel bei deinem autorisierten JBL-Händler, falls du im Zuge eines Neubaus vor der Errichtung der Trockenbauwände einen Rahmen für die Lautsprecher vorinstallieren möchtest. Eine genaue Montageanleitung wird zusammen mit dem Einbausatz geliefert. Folge im Anschluss an die Errichtung der Trockenbauwände der unten stehenden Anleitung „Für bestehende Gebäude“. - Seite 29 Schneide nun die Trockenbaudecke entlang der Markierung von Schritt 2 auf, um die Montageöffnung zu schaffen. Verbinde die Lautsprecher mit dem Verstärker, wie auf Seite 28 beschrieben. Befestige gemäß örtlicher Sicherheitsbestimmungen eine Sicherungskordel an der Halterung für die Erdbebensicherung des Lautsprecher. Sicherungskordel Halterung für Erdbebensicherung...
-
Seite 30: Anstrich Des Gitters
Platz. Schutzgitter anbringen ANSTRICH DES GITTERS Die Schutzgitter der architektonischen Lautsprecher von JBL Synthesis können passend zu jeder Inneneinrichtung angestrichen werden. Die seidenmatte Ausführung ist die perfekte Grundierung für jede gewünschte Farbänderung. Die besten Ergebnisse liefert die folgende Vorgehensweise: Entferne vor dem Anstrich vorsichtig das Baumwolltuch von der Rückseite des Gitters. -
Seite 31: Technische Daten
3,5 kg Versandgewicht: 5,7 kg 4,8 kg Versandmaße: Jeweils Garantie: 5 Jahre SCL-6 SCL-7 2,5-Wege-JBL-Deckeneinbau-Lautsprecher Typ: Niederfrequenz-Schallgeber: 5,25" (130 mm) Vierfach-Tieftöner schwarz eloxiertem 5,25" (130 mm) Doppel-Tieftöner mit schwarz Aluminiumkonus (JW130Al-4) eloxiertem Aluminiumkonus (JW130Al-8) Hochfrequenz-Schallgeber: 1" (25 mm) 2401H-2 Teonex ®...
