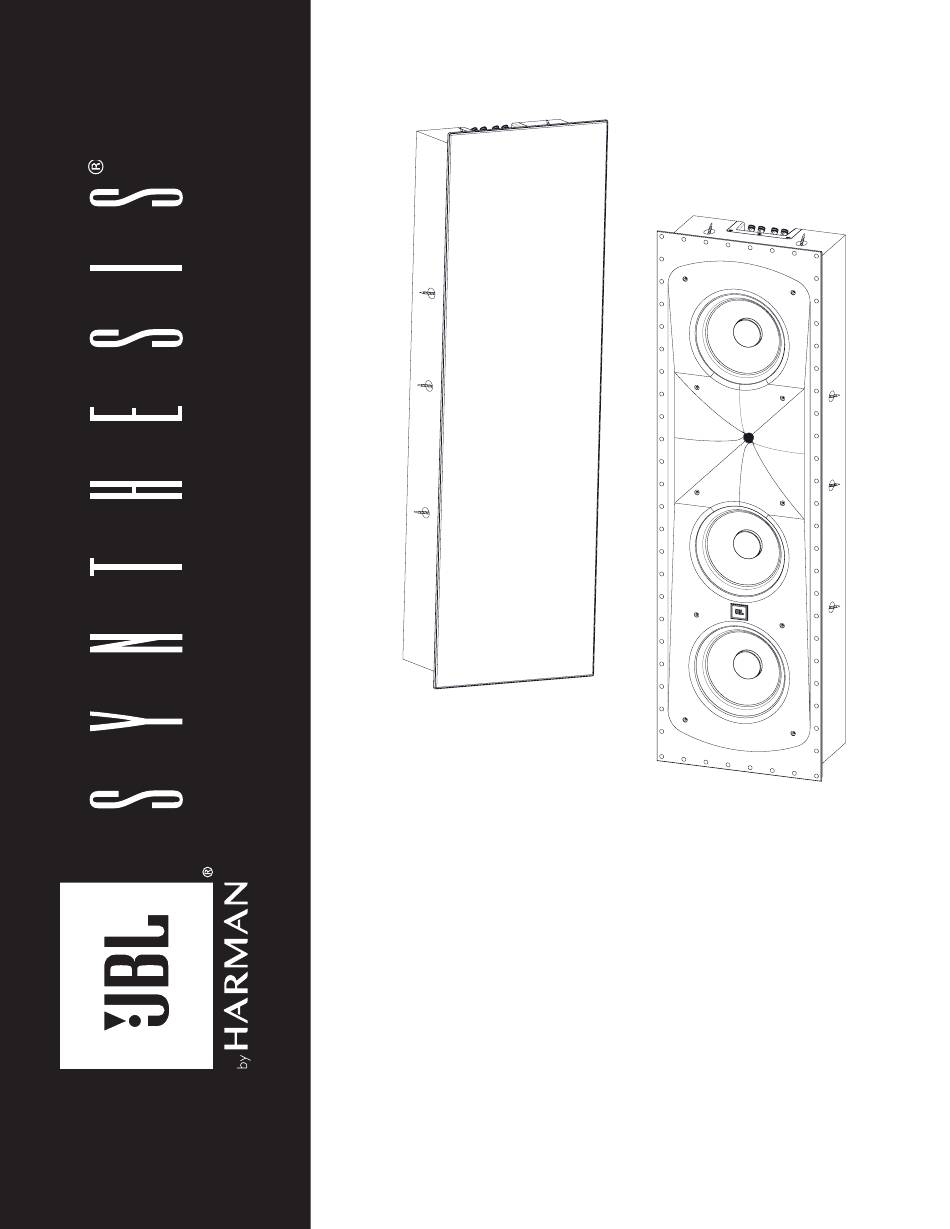

JBl
sCl-2
®

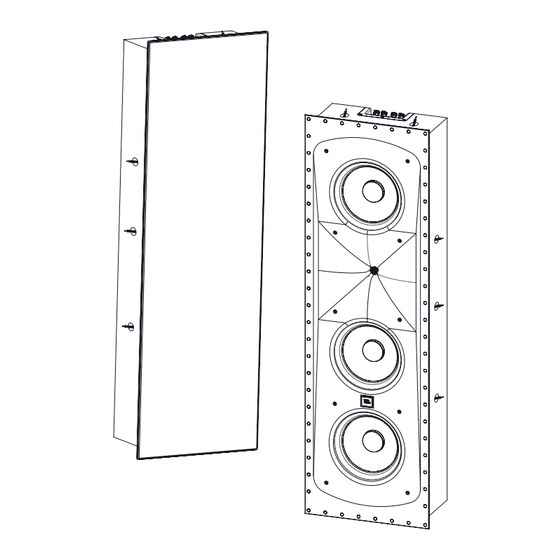

Wandeinbau-Lautsprecher
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JBL SCL-2

Inhaltszusammenfassung für JBL SCL-2

  • Seite 1 ® Wandeinbau-Lautsprecher Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Audioanlagen für Privatanwender, Konzerthallen, Aufnahmestudios und Kinos rund um die Welt bereit. JBL- Produkte sind die Geräte der Wahl führender Musiker und Tontechniker. Der SCL-2 ist das neueste Mitglied des Heimentertainmentsystems JBL Synthesis Home Theater. Für die bestmögliche Leistung neuen Lautsprecher lesen Sie diese Anweisungen bitte sorgfältig.

  • Seite 3: Platzierung Der Lautsprecher

    Platzierung. LInker und rechter Lautsprecher Der SCL-2 ist die perfekte Wahl als vorderer linker und rechter Hauptlautsprecher in einem Mehrkanal-System. Da die Lautsprecher für eine gleichmäßige Abdeckung und maximale Klangstreuung konzipiert wurden, sollten sie so platziert werden, dass die Mitte der Lautsprecher sich in etwa auf der gleichen Höhe mit den Schauspielern auf dem TV- Bildschirm befinden, um den Eindruck aufrechtzuerhalten, dass die Stimmen der Schauspieler direkt aus ihrem Mund kommen.
  • Seite 4 HinWeis: Einige perforierte Projektionsleinwände besitzen einen Hohlprofilstab oder eine Querstrebe, der/die über dem Leinwandrahmen zentriert befestigt ist (Abbildung 4). Stellen Sie in solchen Fällen sicher, dass der Stab bzw. die Strebe nicht den Trichter blockieren. Positionieren Sie vertikal ausgerichtete Lautsprecher so, dass der Stab bzw. die Strebe vor den Lautsprechern am Rand des Trichters verlaufen, der am nächsten am zentralen Tieftöner liegt.

  • Seite 5: Surround-Lautsprecher

    Der SCL-2 ist auch die ideale Wahl als Surround-Lautsprecher. Die Platzierung der Surround-Lautsprecher ist auch besonders wichtig, um den bestmöglichen Surround-Effekt zu erhalten. 5.1-kanaL-sYsteMe Surround-Lautsprecher sollten mindestens auf der Höhe der ersten Zuschauerstuhlreihe in den Seitenwänden montiert werden. Falls es zwei Stuhlreihen gibt, sollten diese Lautsprecher auf der Höhe zwischen den beiden Reihen angebracht werden.

  • Seite 6: Allgemeine Hinweise Zur Installation

    Wählen Sie vor der Installation eine der Optionen für die Verkabelung (Einzelkabel, Doppelkabel, Doppel- Verstärker). Beachten Sie, dass dieser Lautsprecher eine minimale Wandstärke von 152 mm erfordert. ansCHluss der lautsPreCHer an VerstÄrKer Verbinden Sie die Synthesis SCL-2 Lautsprecher mit der/den Endstufe(n) oder dem Receiver mit dem 2-adrigen, isolierten Lautsprecherkabel. kabeLLänge eMpfOhLener QuerschnItt Bis zu 6 m.
  • Seite 7 Oder dOppeL-Verstärker-OptIOnen Der SCL-2 hat zwei Anschlusssets für einen Doppel-Kabel- oder Doppel-Verstärker-Betrieb. Schneiden Sie zwei Adernpaare für jeden doppelt-verkabelten Lautsprecher zu. Markieren Sie die beide Enden der Adernpaare für niedrige Frequenz mit „LF“, und die beiden Enden der Adernpaare für hohe Frequenz mit „HF“. Führen Sie dann die beiden Kabelsätze zu der Montageposition.

  • Seite 8: Installation Der Rückseitigen Box

    WIchtIge hInWeIse: der JBl sYntHesis sCl-2 lautsprecher erfordert eine minimale Wandstärke von 152 mm. Der SCL-2 ist ein großer, schwerer Lautsprecher. Die Installation ist am besten von zwei Personen vorzunehmen. Wir empfehlen dringend, die Installation mit einem zweiten Helfer vorzunehmen.
  • Seite 9 HinWeis: Abbildung 13 ist eine Ansicht des Endklemmenfelds der rückseitigen Box mit den Abmessungen, die als Richtlinien zum Aussägen des Lochs oder der Löcher im Trockenbaurahmen dienen, die als Kabeldurchführung zu den Klemmen des SCL-2 erforderlich sind. 3,32 Zoll 3,32 Zoll...
  • Seite 10 Ausschnitts muss mit der Mitte des Video-Displays ausrichtet sein. Durchtrennen Sie die Wandstützen vollständig, die sich innerhalb des benötigten Raums für die Installation des SCL-2 befinden (Abbildung 15). stellen sie VorHer siCHer, dass dies Keine tragenden stütZen sind. Verwenden Sie 5x15-cm-Holzbretter, um einen Rahmen mit einem Innenmaß von 971,6 mm x 292,1 mm (38,25"...

  • Seite 11: Schallwandverkabelung Und Installation

    Beim SCL-2 müssen die Kabel von der Schallwand an das Gehäuse der rückseitigen Box geführt werden. Die an die Schallwand angeschlossenen Kabelbündel verfügen bereits über einen Molex-Stecker, der an der entsprechenden Molex-Buchse in der rückseitigen Box angeschlossen wird.

  • Seite 12: Technische Daten

    ® ® Hochtöner: Schallwand Maximale empfohlene Verstärkerleistung: 445 Watt RMS (CEA-426B-Spezifikation, berechnet gemäß der Nennlast-Impedanz des SCL-2) Frequenzgang (-6 dB auf Achse): 57 Hz – 25 kHz Empfangsbereich (-6 dB bei 20 kHz): 80 x 70 Grad (horizontal x vertikal)
  • Seite 13 © 2017 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. JBL, Differential Drive und HDI sind Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder anderen Ländern. Merkmale, Spezifikationen und Design können ohne vorherige Ankündigung geändert werden.
