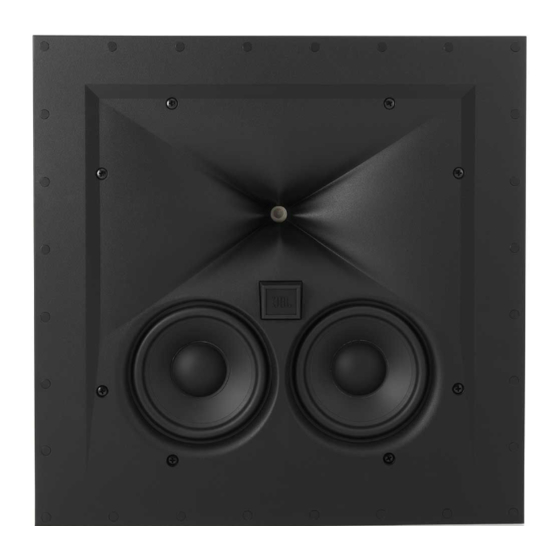

- Seite 1 scl-3 ® scl-3 ® Wandeinbaulautsprecher BenutzerhandBuch für die Verwendung und installation...
-
Seite 2: Inhaltsverzeichnis
65 Jahren entwickelt JBL bereits herausragende Audiogeräte für Wohnräume, Konzerthallen, Aufnahmestudios und Kinosäle in der ganzen Welt - und JBL-Produkte sind die bevorzugte Option führender Musiker und Sound-Ingenieure. Die SCL-3 und SCL-4 sind die neusten Entwicklungen im JBL Synthesis-Heimkinosystem. Lies diese Anweisungen sorgfältig durch, um Deinen neuen Lautsprechern die optimale Höchstleistung zu entlocken. -
Seite 3: Positionierung Der Lautsprecher
Falls Du ihn waagerecht montierst, kann er nicht das optimale Verteilungsmuster erzeugen. Falls der Lautsprecher mit einer perforierten Projektionswand verwendet wird, sollte er mittig hinter der Wand montiert werden, mit der horizontalen 'Mittelachse' möglichst genau an der Mittelachse der linken und rechten Lautsprecher (s. Abb. 2). Abbildung 2 www.jbl.com... -
Seite 4: Surround-Umgebungslautsprecher
Falls bei der Installation eine nicht-perforierte Projektionswand, ein Plasmabildschirm oder ein anderes stationäres Bildprojektionsgerät verwendet wird, ist das Modell SCL-3 die kompaktere Alternative. Andernfalls kann der SCL-4 immer noch in senkrechter Position verwendet und möglichst nah am und direkt unter den Bildschirm montiert werden (s. -
Seite 5: Kanalsysteme
Einen 6.1-Kanalsystem kann man sich vorstellen als einen 5.1-Kanalsystem mit einem zusätzlichen hinteren Lautsprecher in der Mitte der beiden Surround-Lautsprecher, und hinter den Surround-Geräten. Dieser hintere Lautsprecher sollte auf der gleichen Höhe wie die seitlichen Surround-Lautsprecher positioniert werden (Abb. 7). ZUSCHAUER- POSITION GRUNDRISS Abbildung 7 www.jbl.com... -
Seite 6: Kanalsysteme
Bestehende system Schließe die Synthesis SCL-3- und SCL-4-Lautsprecher mittels eines zweiadrigen Lautsprecherkabels an die Verstärker oder Receiver an. Wir empfehlen das AWG-Kabel Nr. 14 als Mindeststärke. Dein JBL-Händler kann Dir das passende Kabel für Dein System empfehlen. -
Seite 7: Installation Der Gehäuserückseite
Montiere die Wandhalterung an, wie in den entsprechenden Anweisungen beschrieben (die vorgefertigten Wandhalterungen sind nicht im Lieferumfang enthalten). Entferne ggf. die Transport-Holzplatte und die Kreuzklammer aus Metall. (Abb. 10 und 11) Vorgefertigte Wandhalterung für den SCL-4 oder Vorgefertigte Wandhalterung für den SCL-3 Abbildung 10 Abbildung 11 www.jbl.com... -
Seite 8: Installation Der Vorderen Schallwand Ins Hauptgehäuse
wichtiger hinweis BeVor die gehÄuserücKseite montiert wird: Bei den SCL-4-Systemen befinden sich die Anschlüsse der Hauptgehäuses an der Seite mit dem Horn, und die Seite mit dem Woofer wird in die Gegenrichtung von den Anschlüssen des Hauptgehäuses montiert. Die Position der Anschlüsse des Hauptgehäuses bestimmt somit die Installationsrichtung des Horns. - Seite 9 Ziehe die anderen Schallwand-Schrauben fest (s. WARNHINWEISE über zu festes Zuziehen der Schrauben!). Setze die Logo-Halterung aus Gummi in den entsprechenden Bereich über der zentralen Montageschraube ein. Entferne die Klebeband-Abdeckung an der Rückseite des JBL-Logos und setze das Logo in die Logo-Halterung ein. Beachte dabei die richtige Laufrichtung.
-
Seite 10: Technische Daten
technische daten technische daten scl-3 scl-4 Lautsprecher-Typ: Dualer bündig einbaubarer Lautsprecher Dualer bündig einbaubarer Lautsprecher Duale 130 mm-Woofer mit Gussrahmen und 180 mm-Woofer mit Gussrahmen und Tieftöner: Advanced Aluminum Matrix Advanced Aluminum Matrix 25 mm-Komprimierungstreiber, Polymer- 25 mm-Komprimierungstreiber, Polymer- Mittel-/Hochtöner: Ringmembran (2409H) Ringmembran (2409H) Maximale empfohlene Verstärkerleistung:... - Seite 11 © 2016 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. JBL, Differential Drive und HDI sind Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder anderen Ländern. Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.
