WARNUNG! Manche Boote haben eine 24 V oder 36 V DC Bordspannung, die Anzeige
muss jedoch an 12 V DC angeschlossen werden.
WARNUNG! Achten Sie darauf, dass Sie die Anzeige erst an 12 V DC anschließen, wenn
Sie die Installation beendet haben.
WARNUNG! Humminbird
schluss hervorgerufen werden, haftbar gemacht werden. Die Anzeige muss durch entspre-
chende Sicherungen und eine richtige Installation abgesichert sein.
1. Kontrollieren Sie, dass das Spannungskabel nicht in der Anzeige eingesteckt ist.

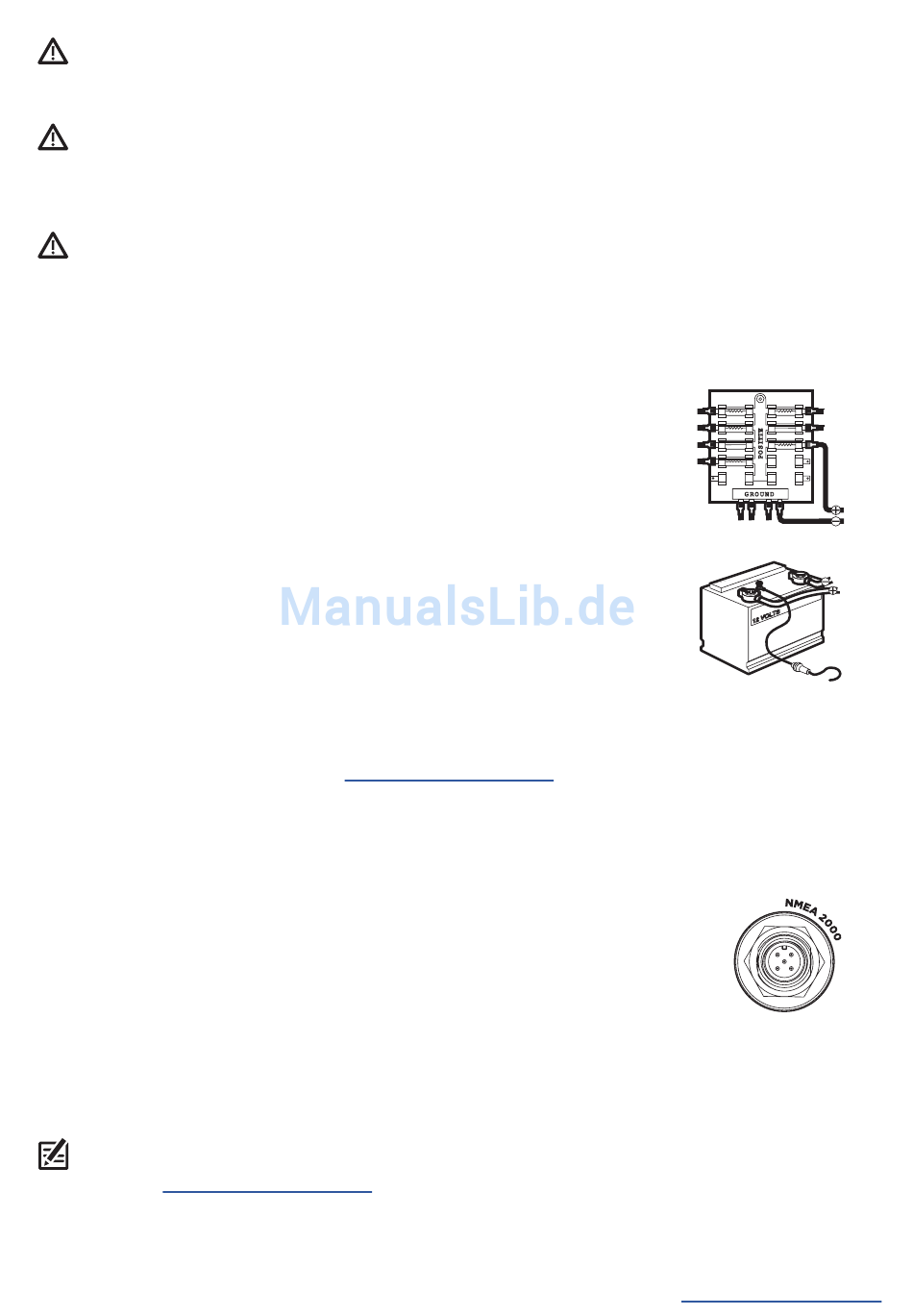

2. Schließen Sie das Spannungskabel wie folgt am Sicherungspanel oder an der Batterie an:
Am Sicherungspanel: Verwenden Sie nach Möglichkeit
Stecker zum Crimpen (nicht im Lieferumfang), die auch auf die
Anschlüsse des Sicherungpanels passen. Schließen Sie das
schwarze Kabel an Masse (–) und das rote Kabel an (+) 12 V DC
an. Setzen Sie entsprechend der Tabelle auf der vorherigen
Seite die Sicherung ein.
Anschluss an die Batterie: Installieren Sie auf jeden Fall einen
Sicherungshalter mit entsprechender Sicherung im Kabel (nicht im
Lieferumfang). Die Größe der Sicherung entnehmen Sie der Tabelle
auf der vorherigen Seite. Schließen Sie das schwarze Kabel an
Masse (–) und das rote Kabel an (+) 12 V DC an.
HINWEIS: Bei der Installation von mehreren Anzeigen sowie Informationen
zur Fehlersuche laden Sie sich bitte den „Power Troubleshooting Guide"
von der Humminbird Webseite www.humminbird.com. Lesen Sie auch
in der Bedienungsanleitung wie man einen Batteriealarm einstellt und, zum
Stromsparen, in den Standby-Modus wechselt.
4. Verlegen und Anschließen der Kabel
1. Sonar: Lesen Sie hierzu die Installationsanweisungen zum
Geber und folgen Sie den entsprechenden Anweisungen.
2. Zubehör (optional): Bei der Installation von Zubehör folgen Sie
bitte den Anleitungen, die dem Zubehör beiliegen.
3. Ethernet (optional): Installieren Sie die Ethernet-Kabel und die
entsprechende Hardware gemäß den Anleitungen, die den
Kabeln beiliegen.
HINWEIS: Die Installationshinweise zu Ethernet-Kabeln und für optional erhältliches
Zubehör werden mit den Produkten geliefert. Sie können aber auf von der Humminbird
Webseite
www.humminbird.com
4. Verlegen Sie alle Kabel bis zur Anzeige. Sie haben vielleicht einen Kabelkanal oder spezielle
Kabelbäume an Bord, anhand derer Sie die Verlegung der Kabel durchführen können.
Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 •
kann nicht für Schäden, die durch Überspannung oder Kurz-
®
heruntergeladen werden.
G R O U N D
