2. Installation der Bügelhalterung
1. Platzieren Sie die Bügelhalterung an den ausgewählten Montageort.
Stellen Sie sicher, dass der gerade Teil der Halterung nach vorne schaut. Die Öffnungen der
Bügelhalterung müssen zur Rückseite der Anzeige zeigen. Schauen Sie sich nun die
Abbildung „Anzeige und Bügelhalterung zusammenfügen" an.
2. Markieren Sie die 4 Bohrlöcher mit einem Stift oder einem Körner.
3. Legen Sie die Bügelhalterung zur Seite. Bohren Sie die 4 Montagelöcher mit einem
4 mm Bohrer
4. Kabeldurchführung: Markieren Sie ein Loch mit einem Durchmesser von 31,75 mm und
bohren Sie das Loch. Der Abstand zur Halterung sollte 50 - 100 mm betragen. Dieses Loch
benötigen Sie zur Durchführung der Kabel zur Anzeige.
5. Fahren Sie nun mit der normalen Montage oder der Deckenmontage fort.
Normale Montage
1. Setzen Sie die Bügelhalterung auf die Montagefläche über die Bohrungen.
2. Spritzen Sie etwas Silikon (oder anderes Dichtungsmittel) in die Bohrungen.
3. Setzen Sie jeweils eine Unterlegscheibe auf die #10 x 1" Schrauben. Setzen Sie die
4 Schrauben in die jeweiligen Bohrungen und drehen Sie diese fest an (siehe Abbildung
„Installation der Bügelhalterung"). Drehen Sie die Schrauben nur handfest an!
4. Setzen Sie nun die Anzeige in die Bügelhalterung (siehe „Auswahl des Einbauorts"). Richten
Sie die Anzeige so aus, dass Sie den optimalen Blickwinkel auf die Anzeige haben und drehen
Sie die Rändelschrauben an. Drehen Sie die Rändelschrauben nur handfest an!
Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 •

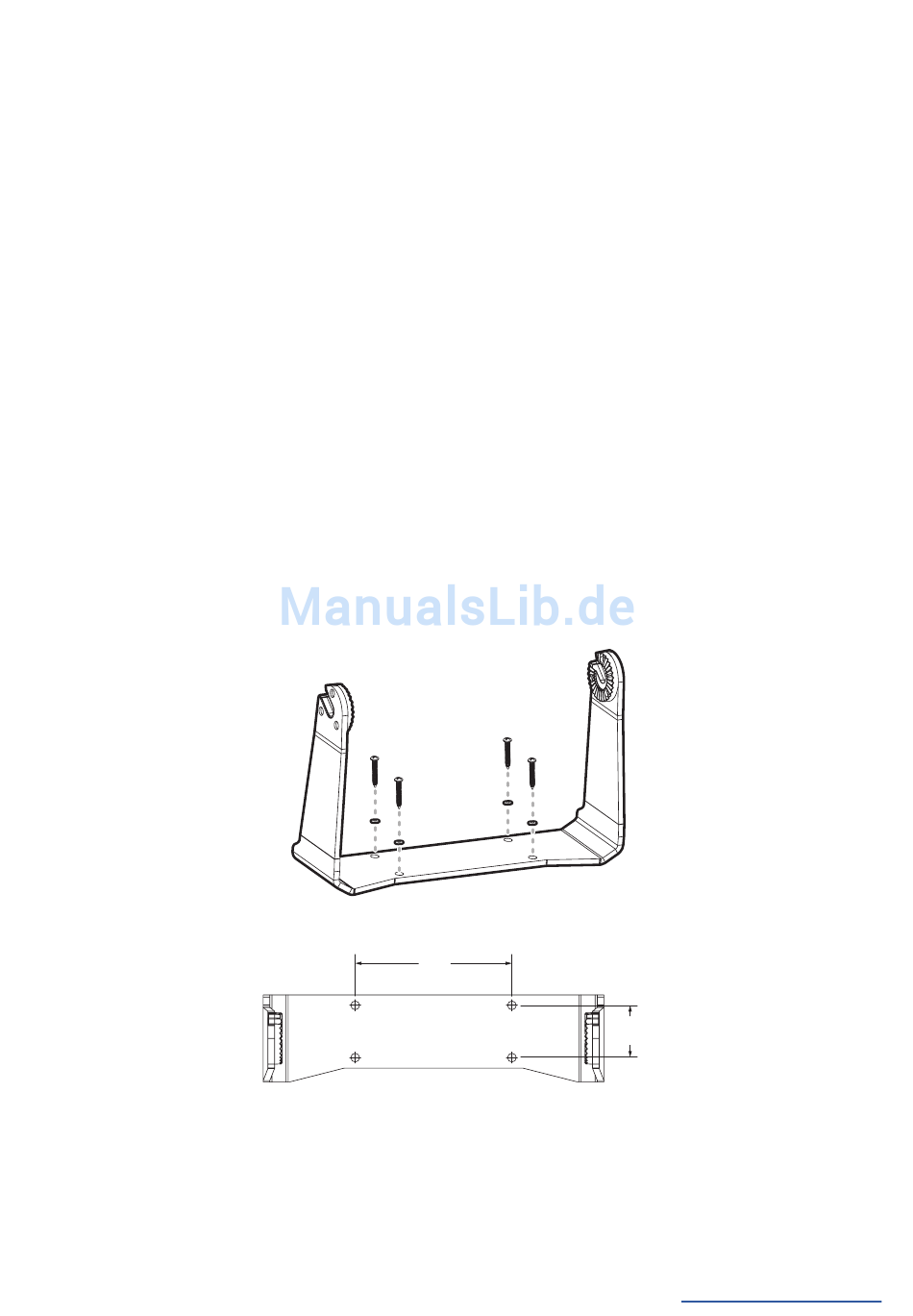

Installation der Bügelhalterung
Abmessungen der Bohrlocher
4.5
||
(114.3mm)
1.5
||
(38.1mm)
