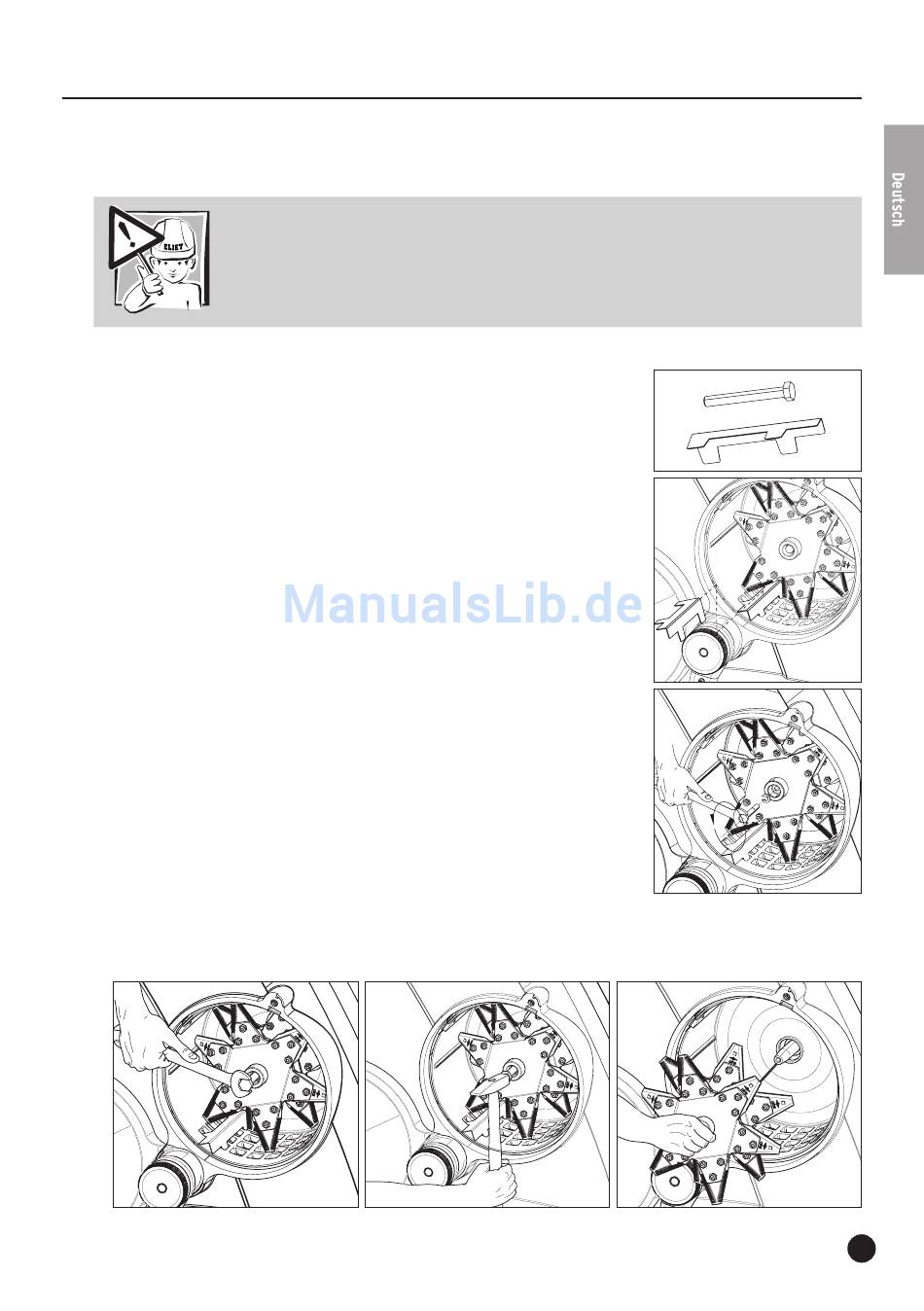

B3 Die Messerwelle demontieren
• Um die Messerwelle zu demontieren, muss stets die Maschine ausgeschaltet und das Verlänge-
rungskabel aus der Maschine herausgezogen werden.
Achtung:
Bei diesem Wartungseingriff kommt man mit den Messern in Kontakt. Diese kön-
nen extrem scharf sein und es besteht eine reelle Verletzungsgefahr der Hände.
Tragen Sie qualitativ hochwertige Handschuhe.
• Öffnen Sie die Häckselkammer (siehe Anlage 2).
• Um den zentralen Spannbolzen (M8) der Messerwelle lösen zu
können, muss die Messerwelle auf eine sichere Art und Weise
blockiert werden können. Dazu befi ndet sich im Lieferumfang der
Maschine ein Hilfsstück (art.nr. MA 001 001 034).
• Das Hilfsstück ist ein V-förmiges Plättchen mit vier hervorstehenden
Beinen. Auf der Höhe der ersten beiden Lochreihen im Kalibriersieb
wird dieses Plättchen mit der kurzen Seiten zuerst unten in die
Häckselkammer geschoben, und zwar zwischen den Messerspitzen
hindurch, bis man die Rückwand der Häckselkammer erreicht.
• Nun drückt man das Plättchen nach unten, sodass die Beine 4 der
entsprechenden Löcher in den ersten beiden Reihen des Kalibrier-
siebs greifen.
• Dieses Hilfsstück bildet nun ein Hindernis, das verhindert, dass sich
die Messerwelle in keine der Drehrichtungen weiterdrehen kann.
• Setzen Sie nun einen 13 mm großen Steckschlüssel (mit manu-
eller oder pneumatischer Knarre) auf den zentralen Bolzenkopf,
mit dem die Messerwelle auf der Motorwelle befestigt ist. Lösen
Sie den Bolzen entgegen dem Uhrzeigersinn und nehmen Sie ihn
vollständig aus der Messerwelle heraus.
• Drehen Sie nun einen Bolzen M10 mit einer Länge von 130 mm in das zentrale Loch der
Messerwelle (Uhrzeigersinn, SW17), bis der Bolzen gegen die Motorwelle drückt.
