Eliet NEO Handbuch Seite 27

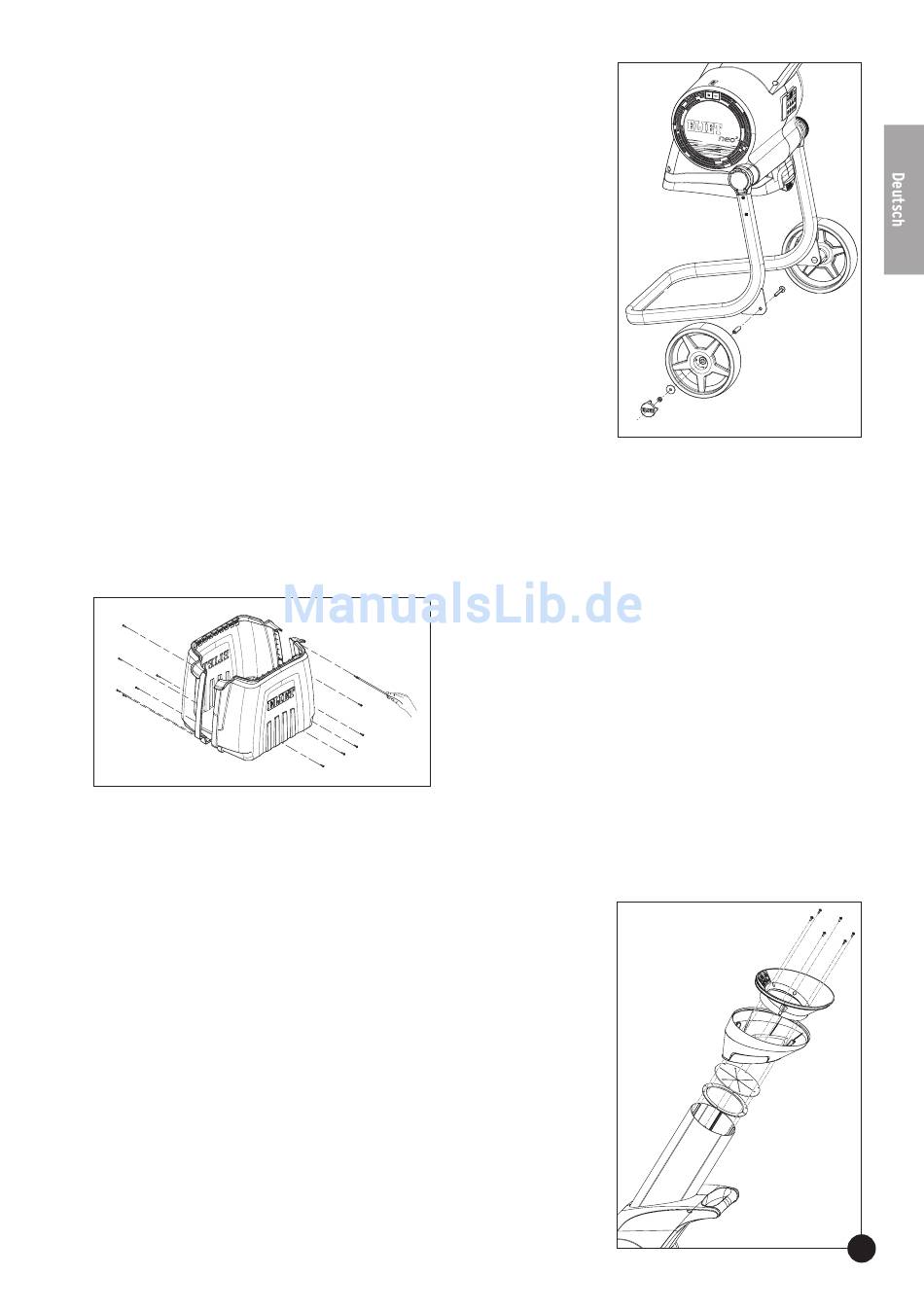

Man beginnt mit der Montage der Räder:
• Die Räder werden an der Außenseite des Rohrgestells
montiert.
• Am Rohgestell sind zwei dreieckige Stützen angeschweißt,
die jeweils ein viereckiges Loch aufweisen. Stecken Sie den
Bolzen durch das Loch, sodass der viereckige Bolzenkopf in
das Loch passt.
• Schieben Sie das Röhrchen über den Bolzen, tragen Sie etwas
Schmiermittel auf dieses Röhrchen auf und schieben Sie an-
schließend das Rad mit der Nabe über das Röhrchen.
• Setzen Sie das Ritzel auf den Bolzen und befestigen Sie den
Bolzen mit der mitgelieferten Sicherungsmutter M8 (Schlüs-
selgröße 13).
• Kontrollieren Sie, ob sich das Rad ungehindert drehen kann.
(Ziehen Sie notfalls die Mutter etwas weniger fest an).
• Die Zierkappe wird nun in die Radaussparung eingesetzt, sodass die 4 Haken auf der Kappe in
die 4 rechteckigen Öffnungen greifen und die Zierkappe somit festgeklemmt wird.
• Wiederholen Sie den Vorgang für das andere Rad.
Richten Sie die Maschine in ihre Betriebsposition auf (siehe dazu Anlage 1).
• Schrauben Sie die 12 Schrauben vollständig ein, sodass der Schraubenkopf vollständig in der
Aussparung des Lochs verschwunden ist (max. Anzugsmoment 2 Nm). Verwenden Sie dazu
einen KreuzkopfSchraubenzieher Typ Z2
Bei den Modellen NEO 2
nicht an der Maschine angebracht. Für diese Montage ist wie
folgt vorzugehen:
• Legen Sie die beiden Stützplatten (in Form eines Halbmonds)
auf den Aluminiumschacht des Trichters. Diese Stützplatten
können nur auf eine Art und Weise passend angebracht
werden, uns zwar mit den Fugen zwischen den beiden Hälften
vorne und hinten. Drücken Sie diese Stützplatten fest an,
sodass sie um den gesamten Schacht gut anschließen.
• Legen Sie anschließend die Gummischeibe auf die Stützplat-
ten, sodass die Löcher übereinstimmen.
• Schieben Sie nun den Plastiktrichter über den Aluminium-
schacht (mit den Sicherheitspiktogrammen vorne).
Nun kann der Auffangbehälter montiert werden:
• Setzen Sie die Ränder der beiden Kunststoffhälf-
• An zwölf Positionen sind Löcher vorhanden, durch
und NEO 3 , wird der Einfülltrichter noch
ten gegeneinander. Schieben Sie die Verzahnung
über den gesamten Kontaktbereich in die Nut,
sodass die beiden Hälften einen Behälter bilden.
die die beiden Hälften mithilfe von 12 Schrauben
aneinander geschraubt werden können.
