Mounting and Operating Instructions
EURO X LED

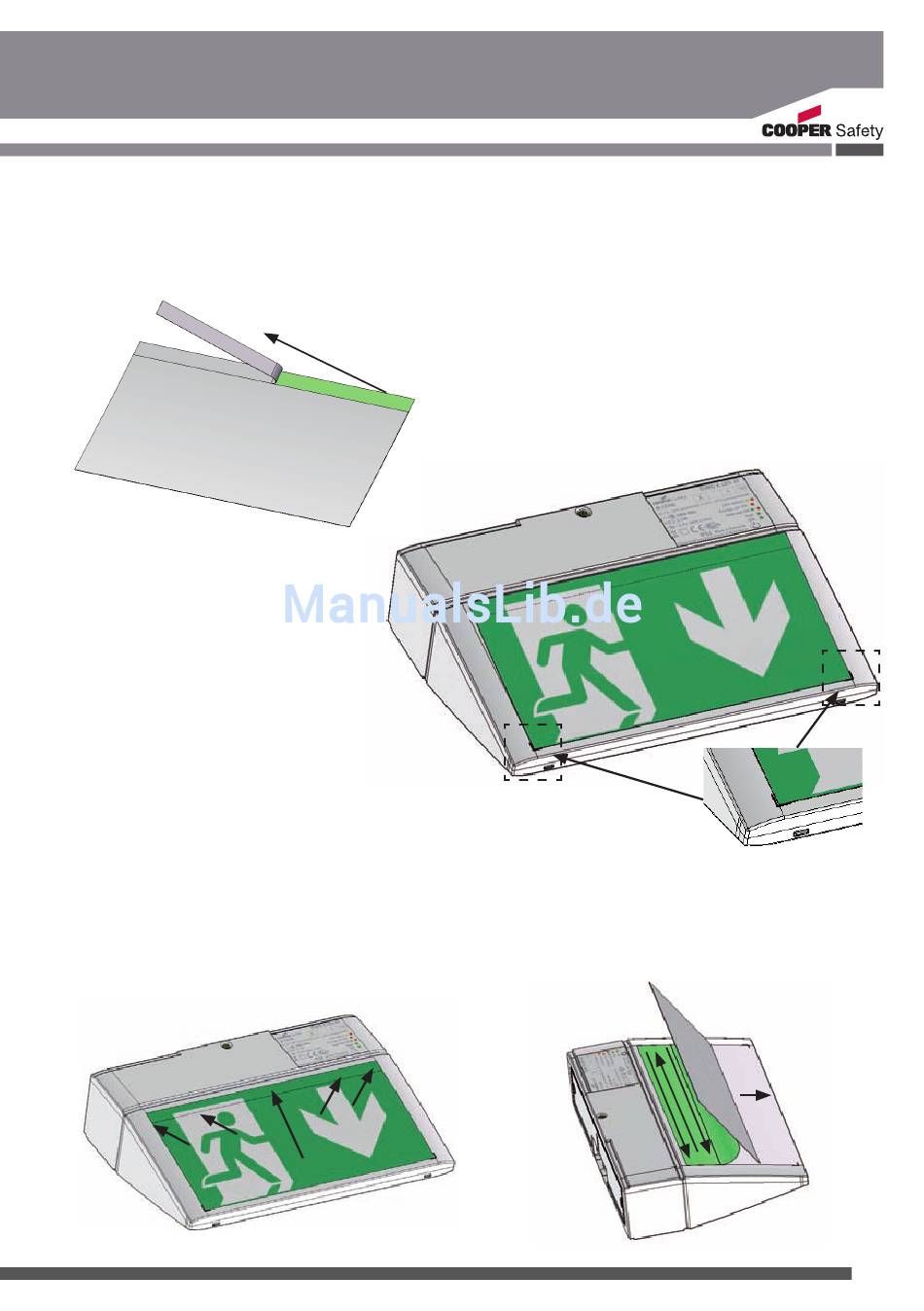

9. Piktogrammmontage / Installation of the pictogram label

1. Auswahl der gewünschten Pfeilrichtung(en). /Selection of the desired arrow direction(s).
2. Schmalen Teil der Schutzfolie entfernen. / Remove the small part of the protection foil.
3. Piktogrammfolie an Markierungen ausrichten.
Adjust the pictogram label at the marking.
4. Nach Ausrichtung Piktogrammfolie oben
andrücken.
Press on the pictogram label after alignment.
5. Restliche Schutzfolie abziehen und Pikto-
grammfolie nach unten glatt streichen.
Remove the remaining protection foil and
smoothen the pictogram label.
7
