2 Kurzbeschreibung /
Verwendungsbereich
Die Sicherheitsleuchten Style Led 48011 CGLine+
sind als Einzelbatterieleuchten in Installationen
nach EN 50 172, DIN VDE 0100-718 und DIN V
VDE V 0108-100 geeignet. Mit einem CGLine+
Web Controller können die Einzelbatterieleuchten
über eine Busleitung zentral überwacht werden.
3 Generelle Hinweise zu An-
schluss und Inbetriebnahme
der Leuchten
Das Netzkabel wird an den Klemmen L, L ', N,
PE angeschlossen, wobei L als ungeschaltete
Dauerversorgung der Elektronik und L ' zur be-
darfsabhängigen Schaltung der Leuchte dient.
Bei Dauerlichtschaltung ist eine Drahtbrücke
in die Klemmen L und L ' zu stecken.
4
Manual CEAG 48011 LED CGLine+ 1-8h/D 40071860280 August 2015 www.ceag.de
2 Brief description /
Scope of application
As a self contained luminaire the Style Led 48011
CGLine+ safety luminaires are suitable for in-
stallations acc. to EN 50 172, DIN VDE 0100-718
and DIN V VDE V 0108-100. With a CGLine+ web
controller the self-contained luminaires can be
monitored centrally via a bus cable.
3 General notes for connection
and operation of the luminaires
Mains cable should be connected to the ter-
minals N, L, L ' and PE on the printed circuit
board, where L is an unswitched permanent
connection for the electronics and L ' is used
for switching the lamp on and off with a light
switch as and when required.

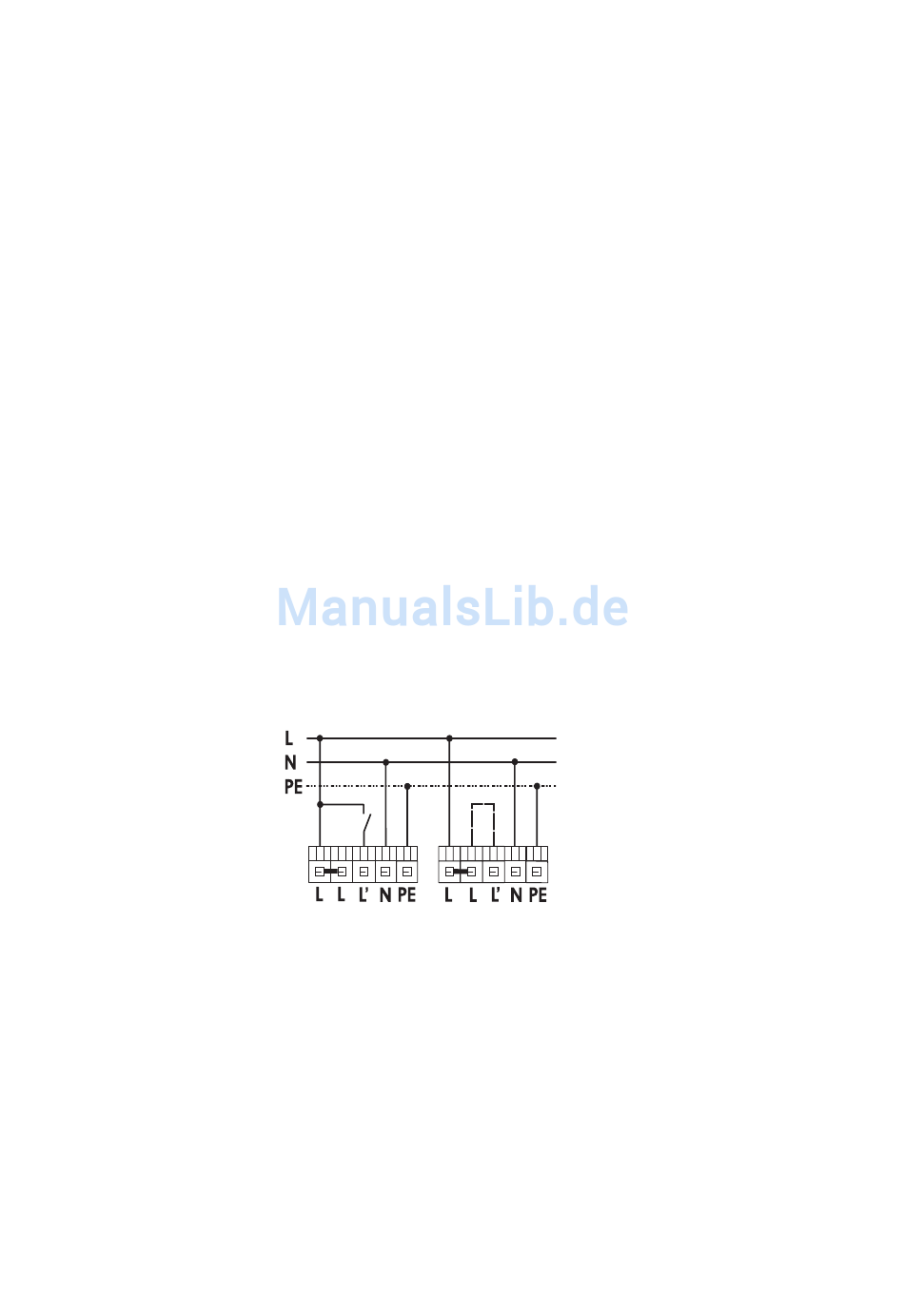

For maintained light switching a wire jumper
must be inserted in the L and L ' terminals.
geschaltetes
Bereitschaftslicht
Dauerlicht
ohne, Dauerlicht
mit Brücke
switched
zwischen L u. L '
maintained light
non maintained
light without and
maintained light
with jumper L and L '
