Bedienungsanleitung: Linearer Spannungsregler MAXBEC2D
Zur Parametereinstellung des MAXBEC2D verbinden Sie die JETIBOX mit dem Sendermodul,
schalten es ein und danach schalten Sie über den Magnetschalter auch den MAXBEC2D ein.
SERVOS
-
4. Menü des MAXBEC2D
Zur Parametereinstellung und zum Auslesen der Daten dient das JETIBOX-Terminal. Nach Anschluss des
MAXBEC2D erscheint der Einführungsbildschirm, der in der ersten JETIBOX-Displayzeile die Identifikation
der Anlage und die Temperatur des MAXBEC2D anzeigt. In der zweiten Zeile befinden sich die Angaben der
Eingangsspannungen an den Eingängen A und B. Der aktive Eingang ist derjenige, aus dem gerade Energie
entnommen wird und der graphisch durch das Symbol „*" vor der Bezeichnung des Eingangs gekennzeichnet
wird.
Durch Drücken der Taste D (nach unten) der JETIBOX gelangen Sie ins Menü des MAXBEC2D.
4.1 ACTUAL VALUE – Aktueller Wert
MAXBEC MENÜ: Actual Value – durch Drücken der Taste D (Pfeil nach unten) wählen Sie die
Anzeige der aktuell gemessenen Werte
Acc. Input Volt – zeigt die aktuellen Spannungswerte der Eingänge A und B.
Temperature – zeigt die aktuelle Temperatur des MAXBEC2D.
Output voltage – zeigt die aktuelle Ausgangsspannung.
4.2 MIN / MAX – Minimalwerte / Maximalwerte
MAXBEC MENU: MIN / MAX - durch Drücken der Taste D (Pfeil nach unten) wählen Sie die
Anzeigen der Aufzeichnungen von Spannungs- und Temperaturextremen, die während des Betriebs
aufgetreten sind. Die Aufzeichnung der Extreme wird automatisch gelöscht oder sie kann manuell im
Menü Setting - Erase Data gelöscht werden. Das automatische Löschen erfolgt dann, wenn der
MAXBEC2D zum erstenmal nach Anschluss der Versorgungsakkus über den Magnetschalter
eingeschaltet worden ist und dabei die Spannung überschritten worden ist, die im Menü Setting- Trigger
level eingestellt werden kann. Falls es nach dem Einschalten des MAXBEC2D an keinem der zwei
Eingänge zur Überschreitung der eingestellten Spannung kommt, werden Werte aus der vorhergehenden
Messung angezeigt.

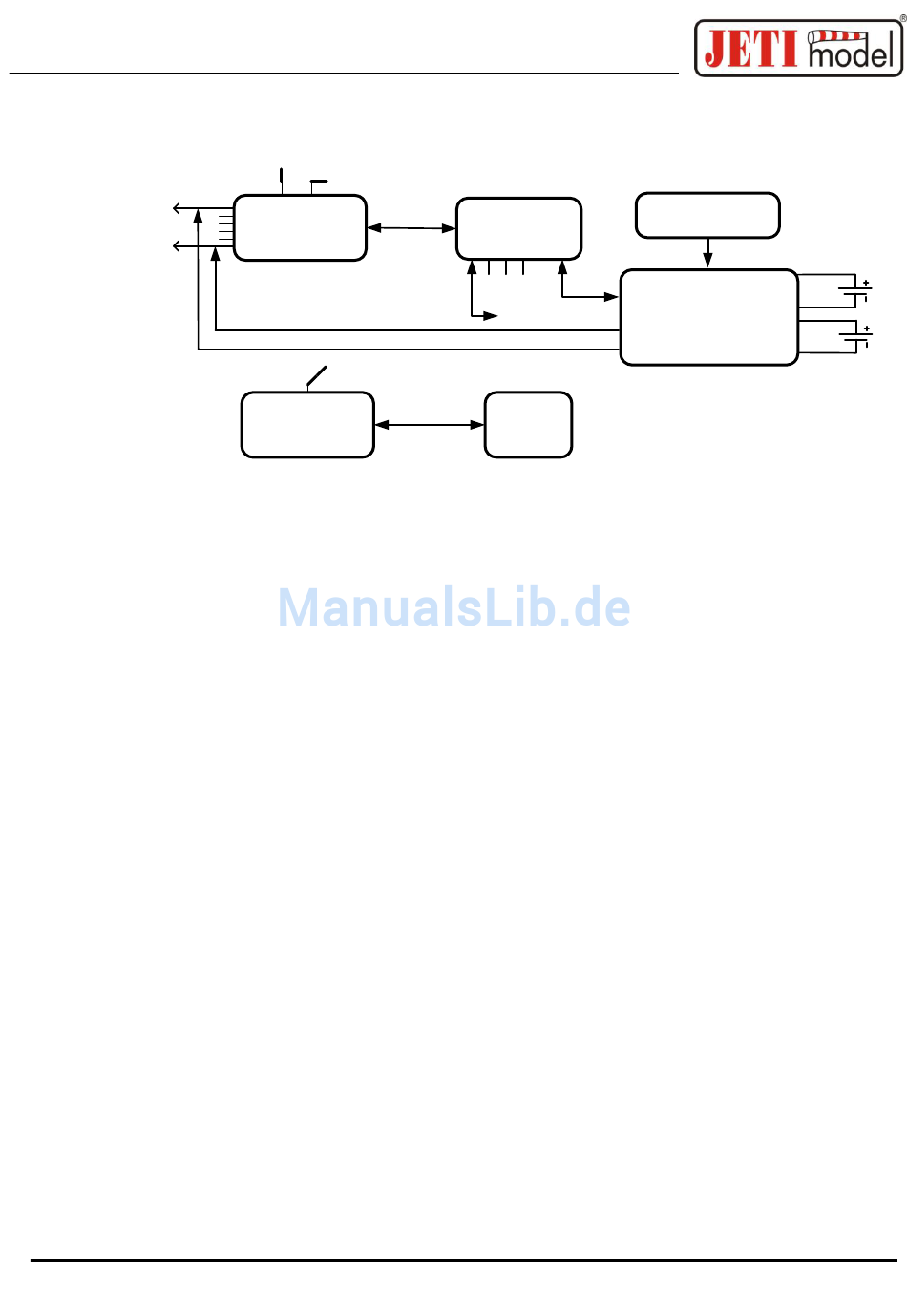

DUPLEX
EXT.
Empfänger
Servo
+
Stromversorgung
DUPLEX
Sender
EXPANDER
E4
4.sensor . . . .
1.sensor
JETIBOX
-7-
MAGNETSCHALTER
Accum. A
EXT.
MAXBEC2D
Accum. B
UOUT
