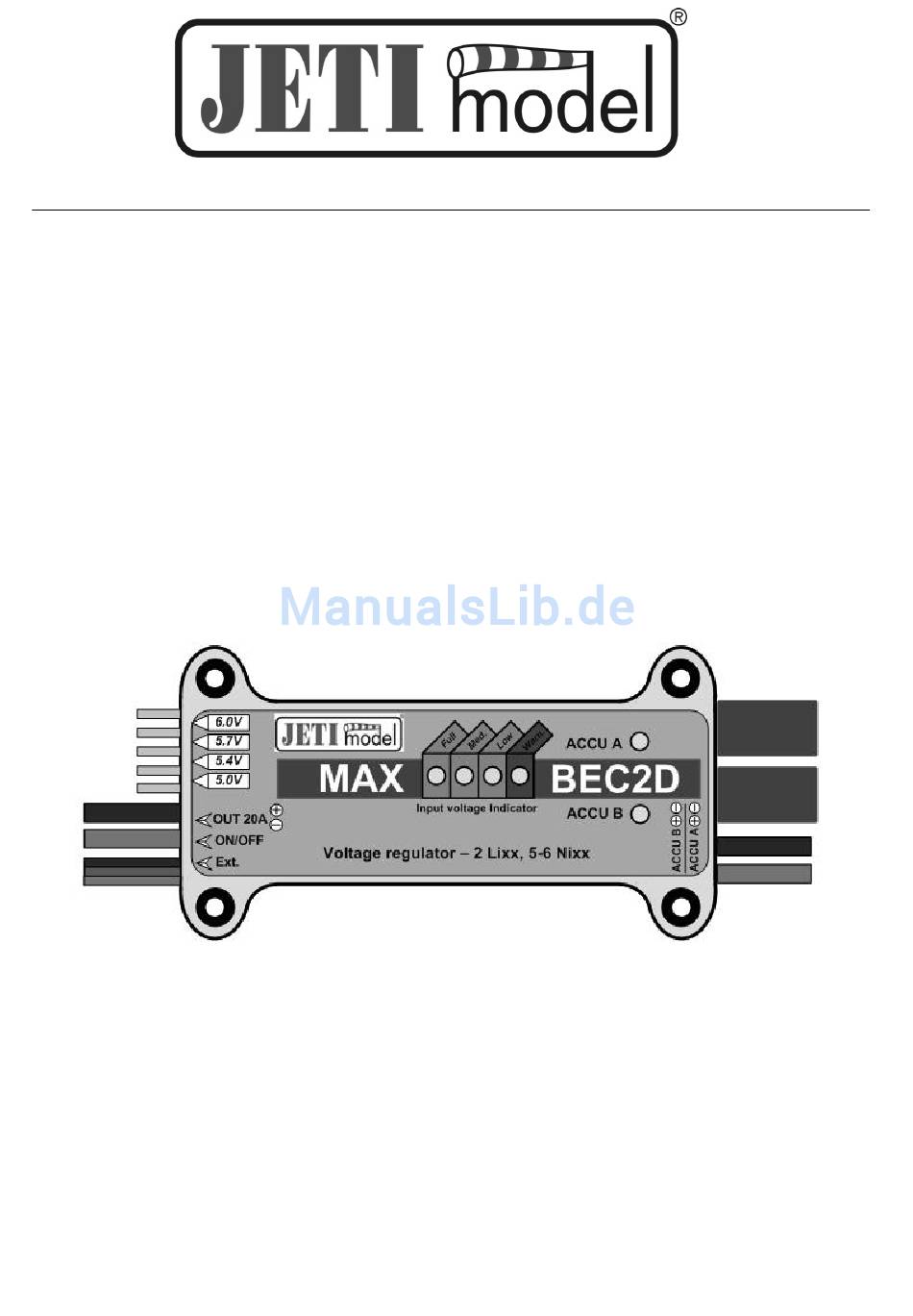

B
EDIENUNGSANLEITUNG
L
Spannungsregler
INEARER
MAXBEC2D
Herausgeber: JETI model s.r.o
2.12.2009

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für JETI model MAXBEC2D

  • Seite 1 EDIENUNGSANLEITUNG Spannungsregler INEARER MAXBEC2D Herausgeber: JETI model s.r.o 2.12.2009...
  • Seite 2: Inhaltsverzeichnis

    3.2.1 Anschluss des MAXBEC2D an die JETIBOX ....................6 3.2.2 Anschluss des MAXBEC2D an den Empfänger DUPLEX ................6 3.2.3 Anschluss des MAXBEC2D an den DUPLEX-Empfänger über einen Expander .......... 6 4. MENÜ DES MAXBEC2D ......................... 7 4.1 ACTUAL VALUE – A ......................
  • Seite 3: Einleitung

    Betriebssicherheit erzielt wird. Die angeschlossenen Akkus werden gleichzeitig entladen und über LEDs wird der Akku angezeigt, aus welchem aktuell Energie entnommen wird. Der MAXBEC2D kann direkt an die JETIBOX angeschlossen werden, oder es kann die drahtlose Übertragung des Systems JETI DUPLEX genutzt werden. Der MAXBEC2D kann vollständig mit Hilfe der JETIBOX konfiguriert werden und man kann gleichzeitig über ihn die Eingangsspannung, Temperatur und...
  • Seite 4: Beschreibung

    - durch Blinken wird die Magnetreichweite angezeigt durch Dauerleuchten wird der eingeschaltete Zustand angezeigt LED Warnung – die LED hat die gleiche Funktion, wie WARN LED am MAXBEC2D. Das bedeutet, dass solange der Wert der Eingangsspannung niedriger ist, als die eingestellte Schwellspannung, leuchtet die WARN LED gleichzeitig mit der „LED Warnung“...
  • Seite 5: Schaltung

    3. Schaltung 3.1 Stromversorgung des MAXBEC2D Die Zellen der Stromversorgung werden an den MAXBEC2D über Leiter angeschlossen, die an der mit ACCU A und B bezeichneten Seite liegen. Der MAXBEC2D erlaubt den Anschluss von zwei Versorgungsakkus. Darüber, aus welchem Akku Energie entnommen wird, entscheidet die Höhe ihrer Spannungen und es wird immer der Akku beansprucht, der die höhere Spannung aufweist (falls beide...
  • Seite 6: Kommunikation Mit Dem Maxbec2D

    JETIBOX angeschlossen werden (Buchse mit Bezeichnungen für Impuls, + - ). Schließen Sie an den MAXBEC2D den Versorgungsakku an und schalten mit dem Magnetschalter ein. Die JETIBOX wird vom MAXBEC2D mit Strom versorgt. Schließen Sie an die JETIBOX keine weitere Stromquelle an. Bei dieser Anschlussvariante wird die drahtlose Datenübertragung nicht genutzt und die gemessenen Werte werden direkt im Display der...
  • Seite 7: Menü Des Maxbec2D

    MAXBEC2D erscheint der Einführungsbildschirm, der in der ersten JETIBOX-Displayzeile die Identifikation der Anlage und die Temperatur des MAXBEC2D anzeigt. In der zweiten Zeile befinden sich die Angaben der Eingangsspannungen an den Eingängen A und B. Der aktive Eingang ist derjenige, aus dem gerade Energie entnommen wird und der graphisch durch das Symbol „*“...
  • Seite 8: Setting - Einstellung

    Maxima auf Null gesetzt, siehe Kapitel 4.2. Trigger level – Einstellung des Spannungswertes, bei dessen erster Überschreitung nach Einschalten des MAXBEC2D die Minima und Maxima auf Null gesetzt werden und eine neue Aufzeichnung beginnt, siehe Kapitel 4.2. Output (x.x) Volt –Einstellung der Ausgangsspannung. Die Ausgangsspannung kann mit Hilfe des Kurzschlusssteckers oder über die JETIBOX im Menü...
  • Seite 9: Einstellung Der Ausgangsspannung

    Spannung am Eingang B unter den eingestellten Wert sinkt, wird der Alarm für „niedrige Spannung“ am Eingang B aktiviert. Temp. Alarm – Einstellung des Signals für eine hohe Temperatur des MAXBEC2D. Wenn die gemessene Temperatur den eingestellten Wert überschreitet, wird der Alarm „hohe Temperatur“...
  • Seite 10: Einschalten

    (A oder B). Die Fehlermeldung bleibt solange aktiv, bis das System über den Magnetschalter abgeschaltet und von den Akkus getrennt wird. Schließen Sie beim Einschalten des MAXBEC2D alle Akkus an und schalten Sie erst dann das System über den Magnetschalter ein. Für die Abschaltung gilt das gleiche Prinzip. Schalten Sie das System zuerst mit dem Magnetschalter ab und erst danach trennen Sie die Akkus.
  • Seite 11: Sicherheitshinweise Für Die Manipulation Von Magneten

    Bedienungsanleitung: Linearer Spannungsregler MAXBEC2D 8. Sicherheitshinweise für die Manipulation von Magneten Da das Gerät MAXBEC2D mit einem Magneten in Betrieb gesetzt wird, ist es notwendig Sicherheitsregeln für die Manipulation von Magneten einzuhalten. Der Magnet ist in einem Halter aus Duraluminium eingesetzt.
  • Seite 12: Menüdiagramm Des Maxbec2D

    Bedienungsanleitung: Linearer Spannungsregler MAXBEC2D 11. Menüdiagramm des MAXBEC2D -12-...
