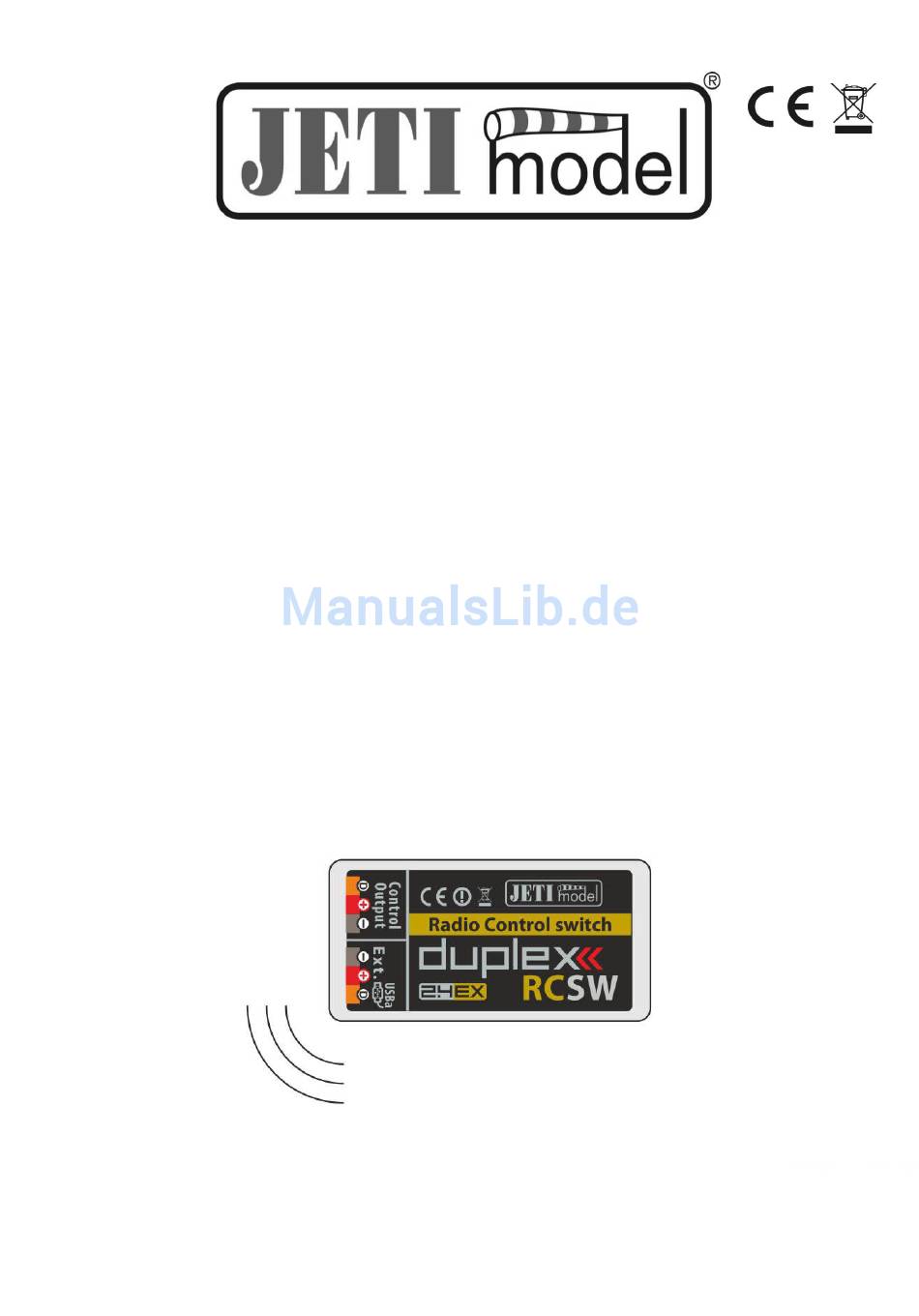

- Seite 1 EDIENUNGSANLEITUNG RC S WITCH RC P OWER WITCH Von JETI model s.r.o. 7. 11. 2013...
-
Seite 2: Inhaltsverzeichnis
1. BESCHREIBUNG UND FUNKTIONEN....................3 2. ANSCHLÜSSE............................4 2.1 U ..................................5 PDATE 2.2 A ..............................6 NSCHLUSSBEISPIELE 3. TECHNISCHE DATEN..........................6 4. MENÜ DIAGRAMM FÜR DIE JETI BOX....................7 5. VERBINDUNG DES RC SWITCH ZU ANDEREN JETI MODEL PRODUKTEN......7 6. GARANTIE, SERVICE UND TECHNISCHER SUPPORT..............7... -
Seite 3: Beschreibung Und Funktionen

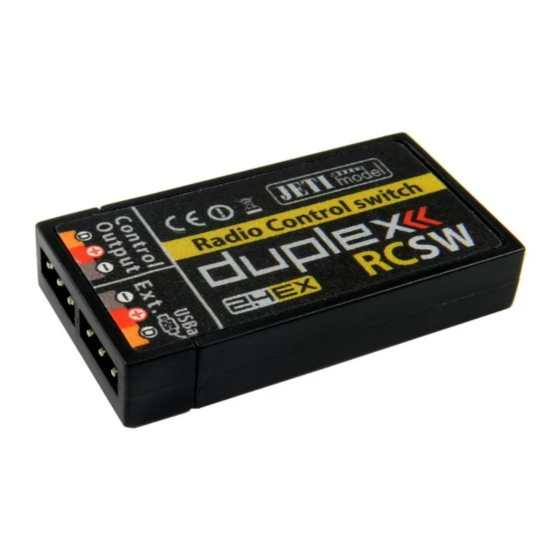

Bedienungsanleitung: RC Switch, RC Power Switch 1. Beschreibung und Funktionen Der RC Switch ist ein drahtloser EIN/AUS-Schalter für spezielle JETI model Produkte (wie JETI BEC‘s, Central Box und andere). Einstellungen und Funktionen werden über die JETI model DS/DC Sender vorgenommen, der RC Switch ist auch ausschließlich für diese Senderreihe geeignet. -
Seite 4: Anschlüsse
Bedienungsanleitung: RC Switch, RC Power Switch Der Schaltzustand wird durch eine grüne LED (sichtbar durch die Öffnung auf der Seite des RC Switch) angezeigt. Die Polarität des Schalters ist spezifisch für verschiedene JETI model Produkte. In der Tabelle unten finden Sie eine Liste von mehreren unterstützten Geräten und den RC-Schalter-Einstellungen für die Polarität. -
Seite 5: Update
Bedienungsanleitung: RC Switch, RC Power Switch 2.1 Update Der RC Switch kann über einen WIN PC über den JETI USBa Adapter mit Updates versehen werden.. Vorgehensweise: ◦ Suchen Sie unter "Downloads" auf der Seite http://www.jetimodel.com die Updatedatei und speichern diese auf Ihrem Computer. -
Seite 6: Anschlussbeispiele
Bedienungsanleitung: RC Switch, RC Power Switch 2.2 Anschlussbeispiele Bild 4: Anschluss Beispiel mit RC Switch Bild 5: Anschluss Beispiel mit RC Power Switch 3. Technische Daten Typische Stromaufnahme im EIN- Typ. 20mA Modus Typische Stromaufnahme im AUS- Typ. 80uA Modus Temperaturbereich - 20°C bis zu +85°C... -
Seite 7: Menü Diagramm Für Die Jeti Box
5. Verbindung des RC Switch zu anderen JETI MODEL Produkten Geräte, wie z.B. die Central Box 200, haben einen speziellen Steckplatz für den RC switch. Verschiedene Geräte (mit magnetischen Schaltgeber, wie z.B. das MAX BEC 2D, DSM10…) können auch direkt mit dem RC switch verbunden werden. Dafür trennen Sie die dreiadrige Verbindung zum magnetischen Schaltgeber und verbinden/verlöten diese drei Adern farbrichtig (braun - braun, orange -...
