Bedienungsanleitung: Linearer Spannungsregler MAXBEC2D

3.2 Kommunikation mit dem MAXBEC2D

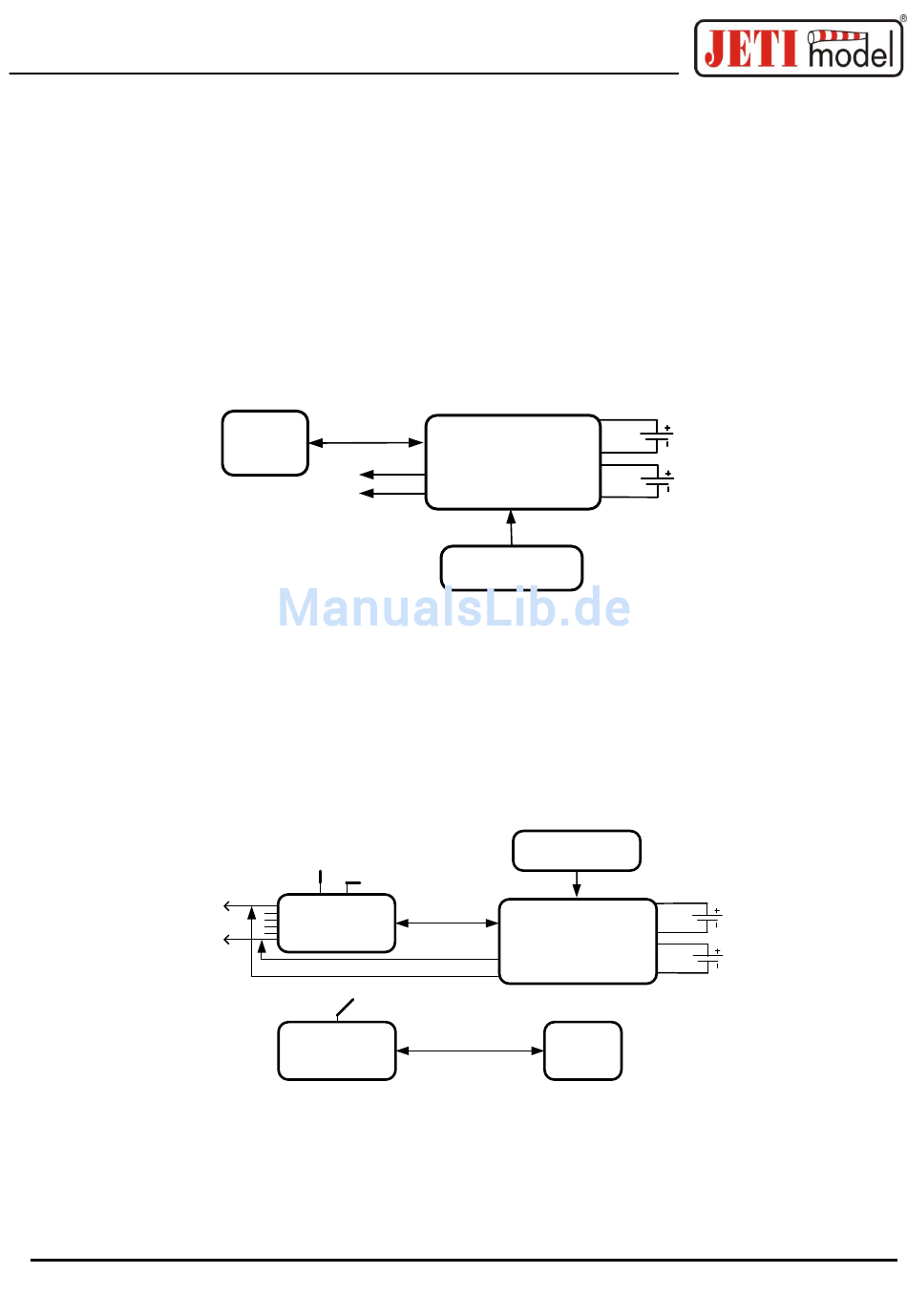

3.2.1 Anschluss des MAXBEC2D an die JETIBOX

Das dreiadrige Kabel (roter Stecker) des linearen Spannungsreglers MAXBEC2D mit JR-Stecker
kann direkt an die JETIBOX angeschlossen werden (Buchse mit Bezeichnungen für Impuls, + - ).
Schließen Sie an den MAXBEC2D den Versorgungsakku an und schalten mit dem
Magnetschalter ein. Die JETIBOX wird vom MAXBEC2D mit Strom versorgt. Schließen Sie an
die JETIBOX keine weitere Stromquelle an. Bei dieser Anschlussvariante wird die drahtlose
Datenübertragung nicht genutzt und die gemessenen Werte werden direkt im Display der
JETIBOX angezeigt. Diese Schaltung ermöglicht keine Generierung von Alarmen, weil der
Signalgeber Bestandteil des Sendermoduls ist, welches in diesem Fall nicht angeschlossen ist. Die
Alarme werden nur im Display angezeigt.
3.2.2 Anschluss des MAXBEC2D an den Empfänger DUPLEX
Das dreiadrige Kabel (roter Stecker) des linearen Spannungsreglers MAXBEC2D wird mit dem
JR-Stecker an die Buchse des DUPLEX-Empfängers an seiner Rückseite angeschlossen
(Bezeichnung Ext.). Vergessen Sie nicht auch die leistungsführenden Kabel des MAXBEC2D
zur Servo- und Empfängerversorgung anzuschließen (MPX-Stecker). Verbinden Sie den
Versorgungsakku mit dem MAXBEC2D. Zur Parametereinstellung des MAXBEC2D verbinden
Sie die JETIBOX mit dem Sendermodul, schalten es ein und danach schalten Sie über den
Magnetschalter auch den MAXBEC2D ein
Stromversorgung
3.2.3 Anschluss des MAXBEC2D an den DUPLEX-Empfänger über einen Expander
Scließen Sie das dreiadrige Kabel (roter Stecker) des linearen Spannungsreglers MAXBEC2D mit
dem JR-Stecker an einen der EXPANDER-Eingänge. Vergessen Sie nicht auch die
leistungsführenden Kabel des MAXBEC2D zur Servo- und Empfängerversorgung
anzuschließen (MPX-Stecker). Schließen Sie den Versorgungsakku an den MAXBEC2D an.
JETIBOX
+
-
Servo
Stromversorgung
DUPLEX
SERVOS EXT.
Empfänger
-
+
Servo
DUPLEX
Sender
Accum. A
EXT.
MAXBEC2D
Accum. B
UOUT
MAGNETSCHALTER
MAGNETSCHALTER
EXT.
MAXBEC2D
UOUT
JETIBOX
-6-
Accum. A
Accum. B
