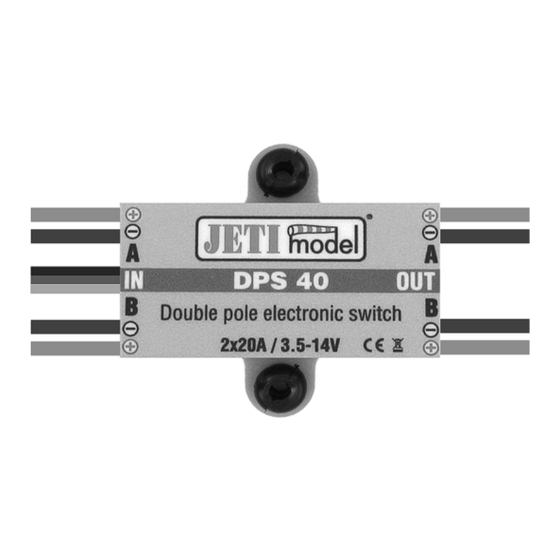

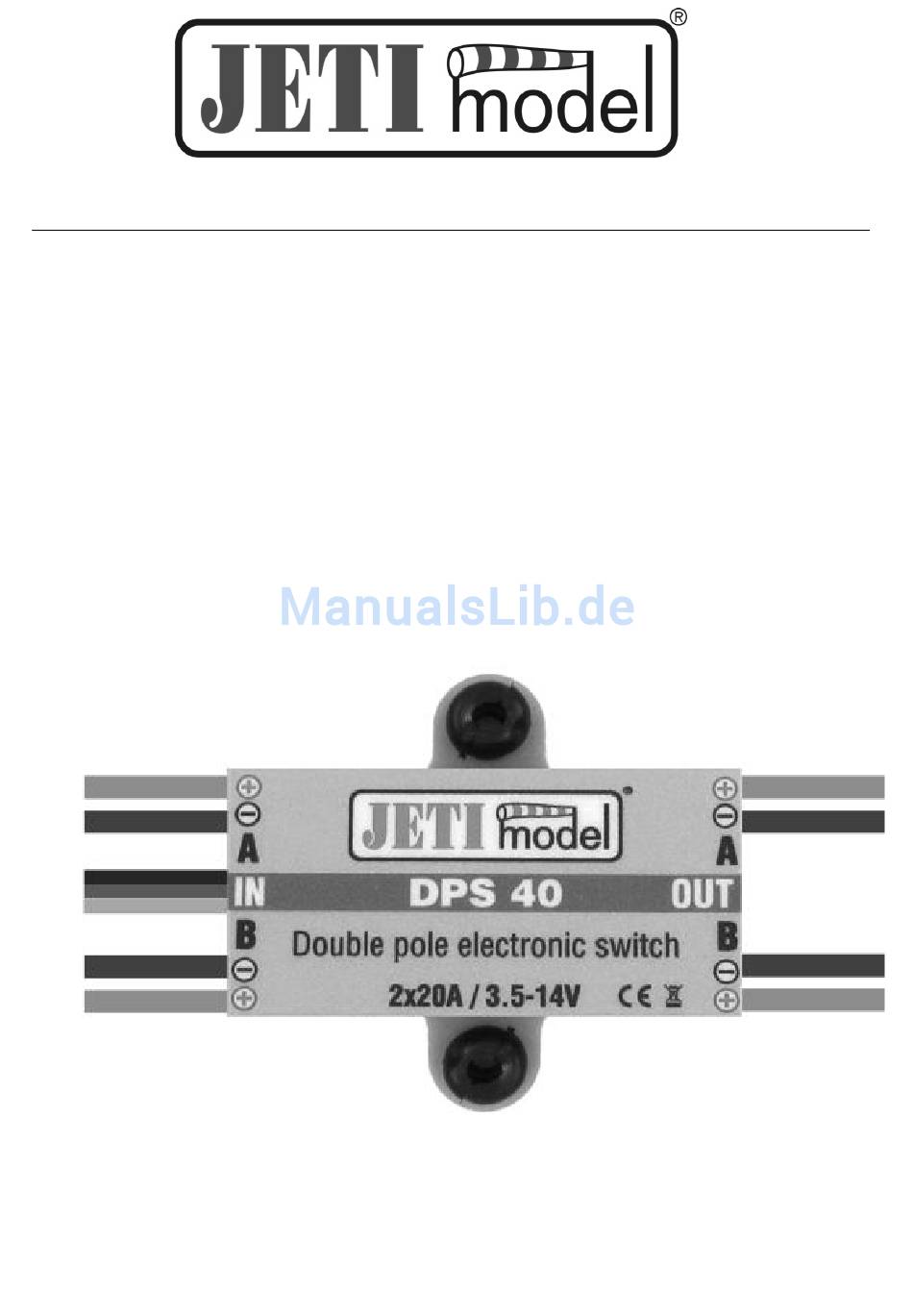

- Seite 1 EDIENUNGSANLEITUNG ELEKTRONIKSCHALTER DPS40, SPS20 Herausgeber JETI model s.r.o. 28.4.2010...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung: Elektronikschalter DPS40/SPS20 NHALT 1. EINLEITUNG ............................3 2. SCHALTUNG DES ELEKTRONIKSCHALTERS ................3 2.1 S SPS20 ............................5 CHALTUNG DES 2.1 D DPS40 ................5 IN DER CHALTUNG ALS ZWEIPOLIGER CHALTER 2.2 D DPS40 ................6 IN DER CHALTUNG ALS EINPOLIGER CHALTER 2.3 L... -
Seite 3: Einleitung
Gleichspannungen. 2. Schaltung des Elektronikschalters Die zu schaltende Spannungsquelle wird an den DPS40 über zwei Leiter mit Querschnitten von 1mm2 angelegt. Diese Leiter werden standardmäßig ohne Stecker geliefert. Die Ausgangsspannung für den Anschluss an den Empfänger und Servos wird über zwei Leiter mit Querschnitten von 1mm2 herausgeführt. - Seite 4 Servos usw. angeschlossen werden. Der Magnetschalter dient zum Ein- oder Ausschalten der Schalter DPS40/SPS20. Zum Einschalten der DPS40/SPS20 wird der im Lieferumfang enthaltene Magnet mit Träger so an die Zielmarkierung angelegt, damit die Schlüsselmarke des Trägers und die Schlüsselmarke am Magnetschalter die gleiche Orientierung haben.
-
Seite 5: Schaltung Des Sps20
Ausgangs-Dauerstrom von max. 5A dimensioniert ist. 2.1 Der DPS40 in der Schaltung als zweipoliger Schalter Mit dem Elektronikschalter DPS40 können 2 Eingänge mit unterschiedlichem Spannungspotential geschaltet werden: In der Schaltung mit zwei Akkus dürfen „+Pole“ von Ausgangs A und B verbunden nicht! -
Seite 6: Der Dps40 In Der Schaltung Als Einpoliger Schalter
Bedienungsanleitung: Elektronikschalter DPS40/SPS20 2.2 Der DPS40 in der Schaltung als einpoliger Schalter Eine höhere Strombelastung bis zu 1x40A kann durch die Verbindung von zwei Eingängen und Ausgängen Elektronikschalters DPS40 erzielt werden. Querschnitt Versorgungsleitungen an der Stelle des zweifachen Stroms muss dann der erhöhten Strombelastung... -
Seite 7: Laden Der Akkus
Bedienungsanleitung: Elektronikschalter DPS40/SPS20 2.3 Laden der Akkus Das Laden des Akkus kann bei angeschlossenem Elektronikschalter durchgeführt werden (im abgeschalteten Zustand – die grüne LED leuchtet nicht), der Akku darf jedoch nicht abgetrennt werden. Die Ladespannung wird direkt an den Akku angeschlossen (ggf. an den Schaltereingang),... -
Seite 8: Einbau
Magnetschalter die obere Abdeckung des Magnetschalters als Schablone. Die obere Abdeckung des Magnetschalters ist für die Anbringung an der Rumpfaußenseite ausgelegt und wird mechanisch mittels Schrauben mit der Basis verschraubt. Die Schalter DPS40 und SPS20 können im Modell mit Hilfe der Montageöffnungen und Gummitüllen befestigt werden, wodurch die Übertragung von Vibrationen verringert wird.
