Rückseite - TC Electronic G-Major Bedienungsanleitung

Symm.
Switch
Analoge
Out
Relais- Eingänge
Buchse

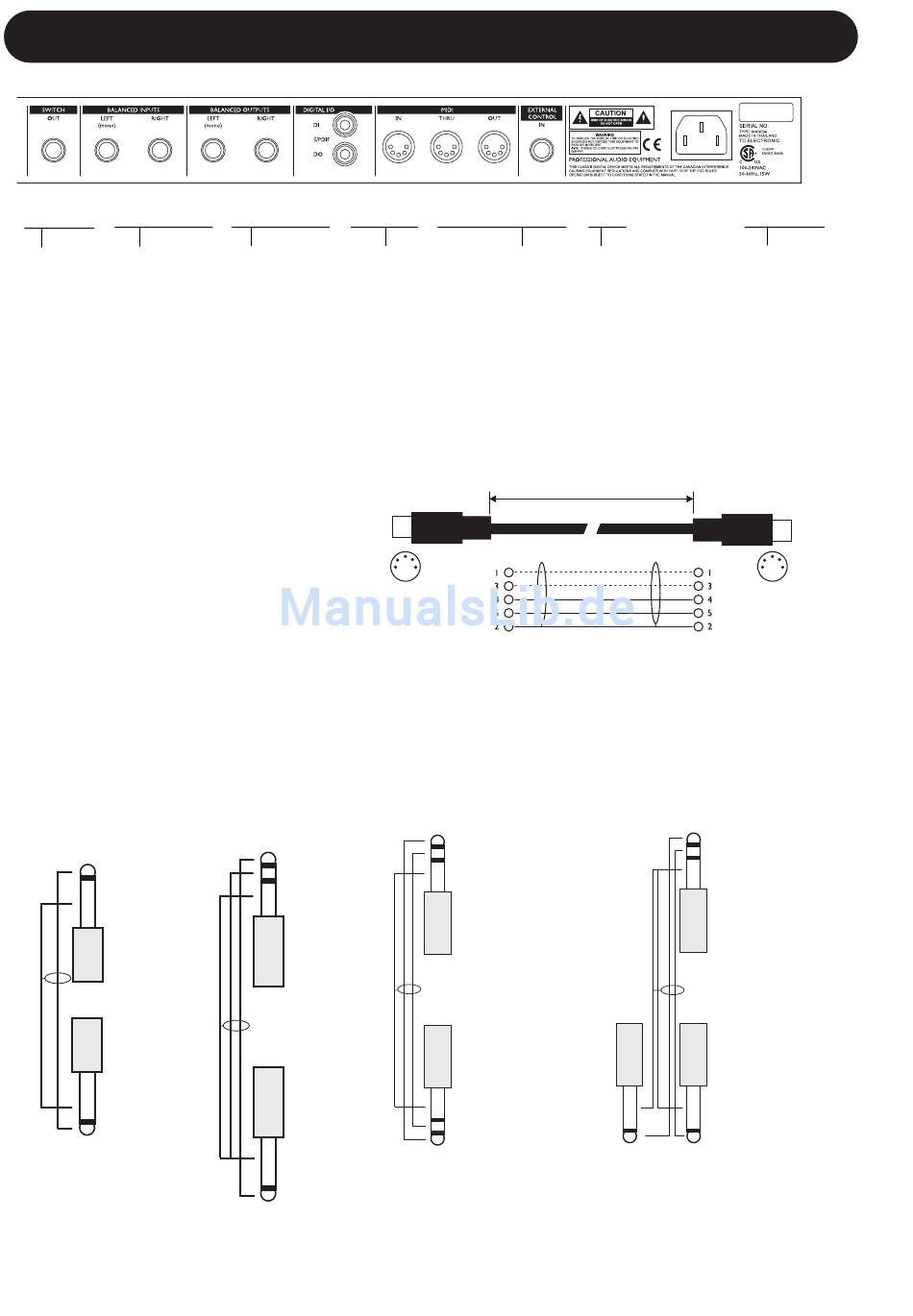

Anmerkung: Die analogen Ein- und
Ausgänge des G•Major sind symmetrisch
ausgeführte 6,3 mm-Klinkenbuchsen.
Verwenden Sie zur optimalen Verbindung
mit anderen symmetrischen Geräten daher
auch symmetrisch ausgeführte Kabel.
Allerdings sind die meisten Komponenten
eines Gitarrensystems nicht symmetrisch
ausgeführt, so dass Sie in der Regel ohne
Probleme normale Mono-auf-Mono-Kabel
des abgebildeten Typs verwenden können.
Kabel/Stecker
Mono auf Mono
Spitze
Masse
Spitze
Masse
8
RÜCKSEITE
Symm. Digitale
Analoge S/PDIF
Ausgänge Ein/
Ausgänge
Kabel/Stecker Relais-Kabel/Stecker
Stereo auf Mono (Stereostecker)
Spitze
Ring
Masse
Masse
Spitze
MIDI
In, Out, Thru
MIDI-Kabel
DIN-Anschluss
abgeschirmtes Kabel (3/5 Adern + Abschirmung)
5 Pol – männlich 45°
Spitze
Ring
Masse
Masse
Masse
Ring
Spitze
Spitze
Netz-
Digitale
Eingang
S/PDIF
100–240V
Ein/
Ausgänge
max. 10 m
Relais-Kabel/Stecker
Y-Splitter
Spitze
Ring
Masse
Masse
Spitze
DIN-Anschluss
5 Pol – männlich 45°
