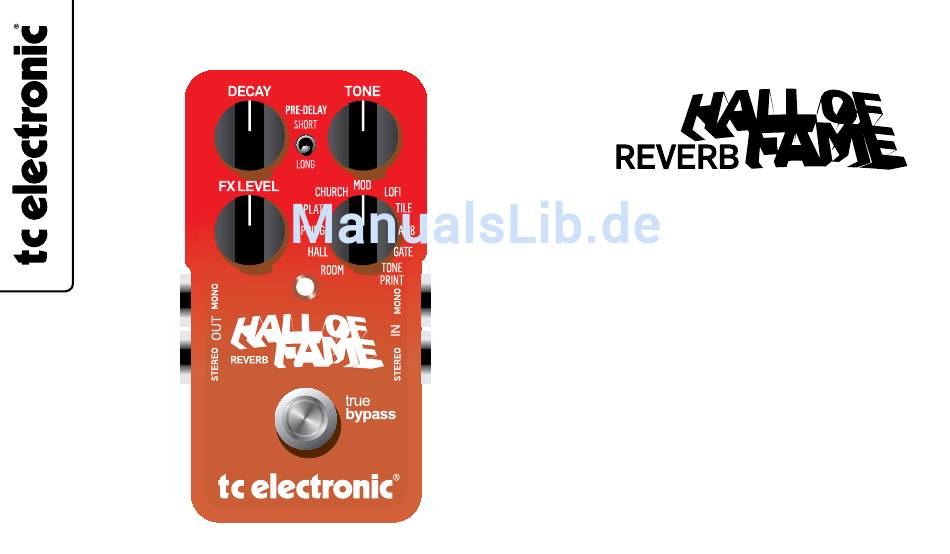

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Achtung! • Um die Gefahr eines Feuers oder eines elektrischen Schlages zu vermeiden, dürfen Sie dieses Gerät keinem tropfendem Wasser oder Spritzwasser aus- setzen. Stellen Sie keine mit Flüssigkeiten gefüllten Behältnisse – wie beispielsweise Vasen – auf diesem Gerät ab. • Montieren Sie das Gerät nicht in einem vollständig geschlossenen Behälter oder Gehäuse. Wartung • Alle Wartungsarbeiten müssen von einem hierfür quali- fizierten Servicetechniker durchgeführt werden. Achtung: Änderungen an diesem Gerät, die im Rahmen dieser Anleitung nicht ausdrücklich zugelassen wurden, können das Erlöschen der Betriebserlaubnis für dieses Gerät zur Folge haben. Folgen Sie beim Auswechseln der Batterie den Anweisungen zur Handhabung von Batterien in dieser Bedienungsanleitung.
- Seite 3 (DE) Einleitung Herzlichen Glückwunsch! Sie haben ein Reverb-Pedal erworben, das Ihnen eine inspirierende Klangwelt eröffnen wird. Wir sind stolz, Ihnen das Hall Of Fame Reverb präsentieren zu dürfen. In der Musikindustrie ist „TC Electronic“ für viele Anwender einfach ein Synonym für das beste erhältliche Reverb – ein Reverb, das man aus zahllosen Songs und von vielen klassischen Alben kennt. Aber das ist nicht alles. Wir bei TC sind ebenso sound-süchtig wie die Gitarristen, die unsere Produkte kaufen. Daher freuen wir uns, ein neues, bahnbrechendes Konzept präsentieren zu dürfen: TonePrint! Mit TonePrint haben Sie sofortigen Zugriff auf spezielle, „maßgeschneiderte“ Sounds. Eine beeindruckende Zahl von Topgitarristen hat Presets jener Sounds beigesteuert, mit denen sie berühmt wurden. TonePrint ist nicht dazu da, die Sounds Ihrer Idole nachzuahmen – TonePrint stellt Ihnen eben diese Sounds im Original zur Verfügung! TonePrints anzuwenden ist denkbar einfach und macht Spaß. Laden Sie einfach den gewünschten TonePrint von www. tcelectronic.com herunter und – voilà: Ihr Lieblingsgitarrist hat gerade per TonePrint Ihr Pedal eingestellt. Hier geht es nicht um das Nachahmen großer Vorbilder – sondern darum, ihre ureigensten Sounds zu spielen! www.tcelectronic.com - www.youtube.com/tcelectronic...
- Seite 4 1 – Effekt an/aus (True Bypass) 2 – Eingang (6,3 mm-Klinkenbuchse / mono) 3 – Eingang 2 (6,3 mm-Klinkenbuchse / mono) – für Stereo-Eingangssignal 4 – Ausgang (6,3 mm-Klinkenbuchse / mono) 5 – Ausgang 2 (6,3 mm-Klinkenbuchse / mono) – für Stereo-Ausgangssignal 6 –...
-
Seite 5: Anschlüsse Vornehmen
Anschlüsse vornehmen IN-Buchsen (Eingänge): Verwenden Sie die MONO-Buchse für ein Mono-Eingangssignal. Verwenden Sie die MONO- und STEREO-Buchse, wenn Sie ein Stereosignal bearbeiten. Wenn Sie das Gerät per Batterie mit Strom versorgen, empfehlen wir Ihnen, das Audiokabel aus der MONO-Eingangsbuchse abzuziehen, wenn Sie nicht spielen. OUT-Buchsen (Ausgänge): Verbinden Sie diese Buchsen mit dem nächsten Pedal im Signalweg oder direkt mit Ihrem Verstärker oder Mischpult. Wenn Sie nur ein Mono-Signal benötigen, verwenden Sie nur die Buchse MONO. Wenn Sie ein Stereo-Signal benötigen, verwenden Sie die Buchsen MONO und STEREO. Beachten Sie, dass Sie mit einem Dip-Schalter unter der Batterieabdeckung zwischen den Betriebsarten „True Bypass“ und „Gepufferter Bypass“ umschalten können. Netzeingang: Verwenden Sie ein Netzteil (9 V Gleichspannung) mit dem folgenden Symbol: USB: Über das zum Lieferumfang gehörende USB-Kabel können Sie das Pedal mit einem Computer verbinden, um TonePrints (Patches) in das Pedal zu laden. Es handelt sich um eine Buchse vom Typ Mini-B. -
Seite 6: Die Regler
Die Regler FX LEVEL Mit diesem Regler stellen Sie den Pegel für das Reverb ein. Bitte beachten Sie, dass das unbearbeitete Eingangssignal stets mit seinem vollen Pegel durchgeleitet wird (Unity Gain). Durch das Drehen des FX LEVEL-Reglers ändern Sie ausschließlich den Effektanteil (Chorus). DECAY-Regler Mit dem DECAY-Regler stellen Sie die Dauer der Ausklingphase des Reverbs ein. Je nach gewähltem Reverbtyp ändert sich die maximale Dauer des Ausklingphase (Decay). TONE-Regler Mit dem TONE-Regler können Sie den Klang des Reverbs im Bass- oder Höhenbereich betonen und es damit eher dumpf oder brillant klingen lassen. Die optimale Einstellung hängt letzten Endes davon ab, wie dominant das Reverb im Klangbild sein soll. PRE DELAY-Schalter Das Predelay ist die Zeit zwischen dem ursprünglichen Signal und dem Einsetzen der Hallfahne. Wenn das Originalsignal auch bei langen Ausklingphasen und einem hohen Effektanteil präsent und durchsetzungsfähig bleiben soll, wählen Sie die Einstellung „Long“. Reverbtyp-Wähler Mit dem Reverbtyp-Wähler können Sie zwischen den nachfolgend beschriebenen Reverb-Varianten umschalten:... - Seite 7 Reverbtypen Der Hall, der in einem realen Raum entsteht, hängt von zahlreichen Faktoren ab. Die Raumgröße, die Beschaffenheit der Wände (Holz, Stein usw.), Raumhöhe, Möblierung und weitere Faktoren spielen hier eine Rolle. „ROOM“ Der „Room“-Algorithmus simuliert einen relativ kleinen, vollständig möblierten Raum. In einem solchen Raum werden die meisten Schallwellen von weichen Oberflächen absorbiert; eine deutliche Reflexion entsteht nur an (tapezierten) Wänden, Fenstern und Tischen. „HALL“ „Hall Acoustic“ ist ein weiträumiges, aber etwas diffus klingendes Reverb. Es simuliert einen großen Raum, aber das damit bearbeitete Signal erhält einen authentischen, akustischen Klangcharakter. Bei längeren Decay-Werten eignet es sich hervorragend für einen „großen“, epischen Sound. Es kann aber bei kürzeren Werten auch als authentisches Ambient-Reverb eingesetzt werden. „SPRING“ Der Spring-Algorithmus dient dazu, den Klang klassischer Federhallgeräte nachzuempfinden, wie sie früher auch in hochwertigen Gitarrenverstärkern verwendet wurden. „PLATE“ Vor dem Zeitalter der digitalen Audiotechnik wurde Hall in Tonstudios durch den Einsatz von Metallfedern oder großen Metallplatten erzeugt. Ein solcher „Plattenhall“ zeichnet sich durch seinen sehr diffusen und höhenreichen Klang aus. Dieses Reverb ist die richtige Wahl, wenn es ein außergewöhnlicher, eigenständiger Gitarrensound sein soll.
- Seite 8 „GATE“ Dies ist ein klassischer Reverb-Effekt, der in den Achtzigerjahren oft bei Popsongs für Snare- und Bassdrums verwendet wurde. Dabei wird ein Gate eingesetzt, um die Hallfahne abrupt abzuschneiden. Versuchen Sie es selbst, wenn Sie einmal ein unkonventionelles Reverb für Ihre Gitarre brauchen. „MOD“ (Moduliertes Delay) „MOD“ moduliert nur den Hallanteil, nicht aber das ursprüngliche, trockene Signal. Das Resultat ist ein auffälliges Reverb, das sich auch in Livesituationen durchsetzt. „LOFI“ Dieses Reverb ist „down and dirty“. Verwenden Sie „LOFI“, wenn Sie genau das Gegenteil eines gefällig klingenden, zurückhaltenden Studioreverbs. So setzen Sie ein Zeichen – unüberhörbar. „TILE“ Wer sich den „Badezimmer-Effekt“ wünscht, meint in der Regel nicht, dass es wirklich wie in einem Bad klingen soll. Das Tiled Room Reverb simuliert die klanglichen Eigenschaften eines kleinen bis mittleren Raumes mit vielen Reflektionen. Gleichzeitig aber „schont“ es das Originalsignal. Dies ist kein zurückhaltendes, weiches Reverb, sondern sorgt für einen durchsetzungsfähigen, auffälligen Sound. „AMB“ (Ambience) „Ambience“ ist ein sehr kurzes, edel klingendes Reverb, das eine gewisse Räumlichkeit vermittelt. Es ist das perfekte Gegenmittel, um den „staubtrockenen“ Klang eines direkt mikrofonierten Verstärkers aufzuwerten. „CATH“ (Cathedral) Dies ist ein sehr diffus wirkendes Reverb mit dem unverwechselbaren Sound eines großen Raumes. Es bildet die vielen glatten und stark reflektierenden Oberflächen in verschiedenen Formen und Anordnungen nach, wie man sie in...
- Seite 9 historischen Kirchen findet. Wenn Sie ein Reverb mit einer langen Hallfahne suchen, die Variante „Hall“ Ihnen aber zu sauber und unauffällig klingt – versuchen Sie es mit „Cathedral“. TonePrint Die überschaubare Zahl der Bedienelemente an Ihrem Pedal könnte täuschen: Sie erlauben Ihnen Zugriff auf eine größere Zahl von Parametern. Was diese Regler steuern, wurde von den Entwicklern bei TC Electronic vorgegeben. Aber wäre es nicht großartig, wenn einige der besten Gitarristen der Welt ihre eigenen Vorstellungen einbringen könnten, wie diese Regler arbeiten sollen? Genau dazu dient TonePrint. Wir ermöglichen es Top-Gitarristen, das klangliche Potenzial unserer Pedal auszuschöpfen, die Funktionen der Regler neu zu definieren und eigene TonePrints zu kreieren. Diese TonePrints stellen wir Ihnen zur Verfügung – und es ist denkbar einfach, sie anzuwenden. • Verbinden Sie Ihr Pedal über das mitgelieferte USB-Kabel mit Ihrem Computer (Windows PC oder Apple Mac). • Lokalisieren Sie Ihr Pedal auf unserer Website www.tcelectronic.com/ , laden Sie die TonePrint-Einstellungen Ihres Lieblingsgitarristen herunter und speichern Sie diese an einer Stelle, an der Sie sie schnell wiederfinden – zum Beispiel auf dem Desktop. • Öffnen Sie die Anwendung und klicken Sie auf „UPDATE“. Nachdem Sie auf die Einstellung „TonePrint“ umgeschaltet haben, arbeiten alle Regler in der Weise, wie der betreffende Künstler es vorgegeben hat.
- Seite 10 Bypass-Betriebsarten & Kill Dry an/aus Schrauben Sie die Bodenplatte des Pedals ab. In der oberen linken Ecke sehen Sie zwei kleine DIP-Schalter. Mit dem oberen DIP-Schalter (der sich näher am Batteriekontakt befindet) können Sie zwischen den Bypass-Varianten „True Bypass“ (Standard) und „Buffered Bypass“ umschalten. Buffered Bypass Kill-Dry aus Kill-Dry an True Bypass True True Bypass: True Bypass ist eine fest verdrahtete Bypass-Schaltung. Sie sorgt dafür, dass das Signal das Pedal unverändert durchläuft, wenn Sie es auf Bypass geschaltet haben. Wenn Sie mit wenigen Pedalen und relativ kurzen Kabelstrecken zu und zwischen den Pedalen arbeiten, ist True Bypass die beste Wahl. Buffered Bypass: Wenn Sie ein langes Kabel zwischen Ihrer Gitarre und dem ersten Pedal verwenden, wenn Sie viele Pedale verwenden, und wenn Sie ein langes Kabel von Ihrem Effektboard zum Verstärker verwenden, sollten Sie wahrscheinlich beim ersten und letzten Pedal im Signalweg die Betriebsart „Buffered Bypass“ verwenden.
- Seite 11 Gibt es einen hörbaren Unterschied zwischen „True Bypass“ und „Buffered Bypass“? Vielleicht, vielleicht nicht – hier spielen viele Faktoren eine Rolle. Hier kommt es darauf an, ob aktive oder passive Pickups, Single Coil oder Humbucker verwendet werden, auf die Kabelqualität und weitere Kriterien. Eine allgemein gültige Antwort kann es dabei nicht geben. Verlassen Sie sich auf Ihre Ohren und wählen Sie so die beste Lösung für Ihr Setup. Kill-Dry an/aus: Wenn Sie mit dem oberen rechten DIP-Schalter den Modus „Buffered Bypass“ aktiviert haben, können Sie mit dem unteren DIP-Schalter die Funktion „Kill Dry“ an- oder ausschalten. Wenn „Kill Dry“ aktiviert ist, wird das unbearbeitete Audiosignal nicht mehr zum Ausgang des Pedals geleitet. Verwenden Sie diesen Modus, wenn Sie das Pedal in einem parallelen Effektweg betreiben, das Direktsignal also auf einem anderen Weg durchleiten. Wenn Sie den Modus „True Bypass“ verwenden, ist „Kill Dry“ NICHT verfügbar. Batteriewechsel: Lösen Sie die Batteriefachschraube auf der Unterseite des Pedals und entfernen Sie die Bodenplatte. Entnehmen Sie die alte Batterie und setzen Sie die neue Batterie ein. Achten Sie dabei auf die korrekte Polarität. Schrauben Sie die Platte wieder an. Um die Batterie zu schonen, sollten Sie das Kabel vom Audioeingang entfernen, wenn Sie nicht spielen. Batterien dürfen niemals erhitzt, in Feuer oder Wasser geworfen oder auseinandergenommen werden. Nur Akkumulatoren dürfen wieder aufgeladen werden. Wenn Sie das Pedal für längere Zeit nicht verwenden, entnehmen Sie die Batterie. Beachten Sie beim Entsorgen von Batterien bitte die diesbezüglichen Gesetze und Bestimmungen in Ihrem Land.
- Seite 12 (DE) Technische Daten Sounds 10 ausgezeichnete Reverbs von TC Electronic – darunter der legendäre TC Classic Hall sowie atemberaubend realistische Platten- und Federhallvariationen. Einzigartige neue TonePrint-Funktion, mit der Sie die Sounds Ihrer Lieblingsgitarristen in das Hall of Fame Reverb laden können Abmessungen und Gewicht 72 x 122 x 50 mm – 300 g (ohne Batterie) Batterie Die „Dual Supply Rails“-Technologie gewährleistet hinreichend Headroom für Linepegel-Effektwe- ge auch bei Betrieb mit einer 9V-Batterie. Wenn die Batterie erschöpft ist, wird das Hall of Fame Reverb automatisch in True-Bypass-Modus geschaltet. Ausführung Uneingeschränkt roadtaugliches Druckguss-Aluminiumgehäuse im speziellen „Hammerhead“- Design. Batteriefach mit nur einer Schraube – die Batterie kann blitzschnell gewechselt werden Anschlüsse, Stereo-Eingänge mit automatischer Mono-/Stereo-Erkennung – für jeden Signaltyp geeignet Eingänge und Stereoausgänge sorgt für einen besonders räumlich wirkenden Reverb-Sound Ausgänge Mini-USB-Anschluss zum Hochladen von TonePrint-Einstellungen und für Softwareupdates. Regler etc. Decay-, Tone-, FX Level- und Reverb Mode-Regler mit hochwertigen Metallpotentiometern Robuster True Bypass-Fußschalter für einen absolut unverfälschten Sound Im Lieferumfang USB-Kabel zur Übertragung von TonePrints, Bedienungsanleitung, TC Electronic Guitar enthalten Pamphlet, TC Electronic Sticke.
- Seite 13 TC Electronic, Sindalsvej 34, DK-8240 Risskov info@tcelectronic.com...
