1
Drive Input (Eingang Drive-Bereich)
Zum Anschluss Ihrer Gitarre. Verwenden Sie diesen
Eingang, wenn Sie den programmierbaren analogen Drive-
Bereich des NOVA System nutzen wollen.
Anschlussart: 6,3 mm-Buchse.
2
Line Input
Falls Sie das NOVA System im Effekteinschleifweg eines
Verstärkers betreiben wollen, sollten Sie die Send-Buchse
des Effektweges mit der Buchse »Line In« des NOVA
System verbinden. Damit umgehen Sie den
Vorverstärkerbereich des NOVA System, und Sie können
den Vorverstärker Ihres Verstärkers nutzen.
3/4 Symmetrische Ausgänge
Dies sind symmetrische Ausgänge mit 6,3 mm-
Klinkenbuchsen (1/4" TRS) Verwenden Sie den linken
Ausgang, wenn Sie nicht stereo arbeiten und nur einen ein-
zelnen Verstärker anschließen wollen.
5
Digitale Ein– und Ausgänge (S/PDIF)
An diesen Cinch-Buchsen sendet und empfängt das NOVA
System digitale Audiosignale nach dem S/PDIF-Standard.
6 / 7 / 8 MIDI In / Thru / Out
Dies sind die normalen MIDI-Schnittstellen.
9
Pedal In-Buchse
An diese Buchse können verschiedene Arten von externen
Pedalen angeschlossen und zur Steuerung von Parametern
verwendet werden.
– Sie können hier einen Fußtaster des Typs »G-Switch«
anschließen. Es stehen Ihnen dann alle acht Taster des
NOVA System zum Ab- und Abschalten der Effekte zur
Verfügung.
– Sie können ein Expression- oder Volumenpedal anschlie-
ßen, um zum Beispiel die Lautstärke zu steuern.
Um bei der Verwendung eines Expression- oder
Volumenpedals optimale Ergebnisse zu erzielen, muss
das Pedal kalibriert werden. Die Kalibrierung erfolgt im
Pedal-Menü.
– Den Parameter, den Sie mit dem Expression- oder
Volumenpedal steuern, legen Sie im Pedal-Menü fest.
10 Netzeingang
Das Schaltnetzteil kann mit 100 bis 240 V Wechselstrom
betrieben werden.

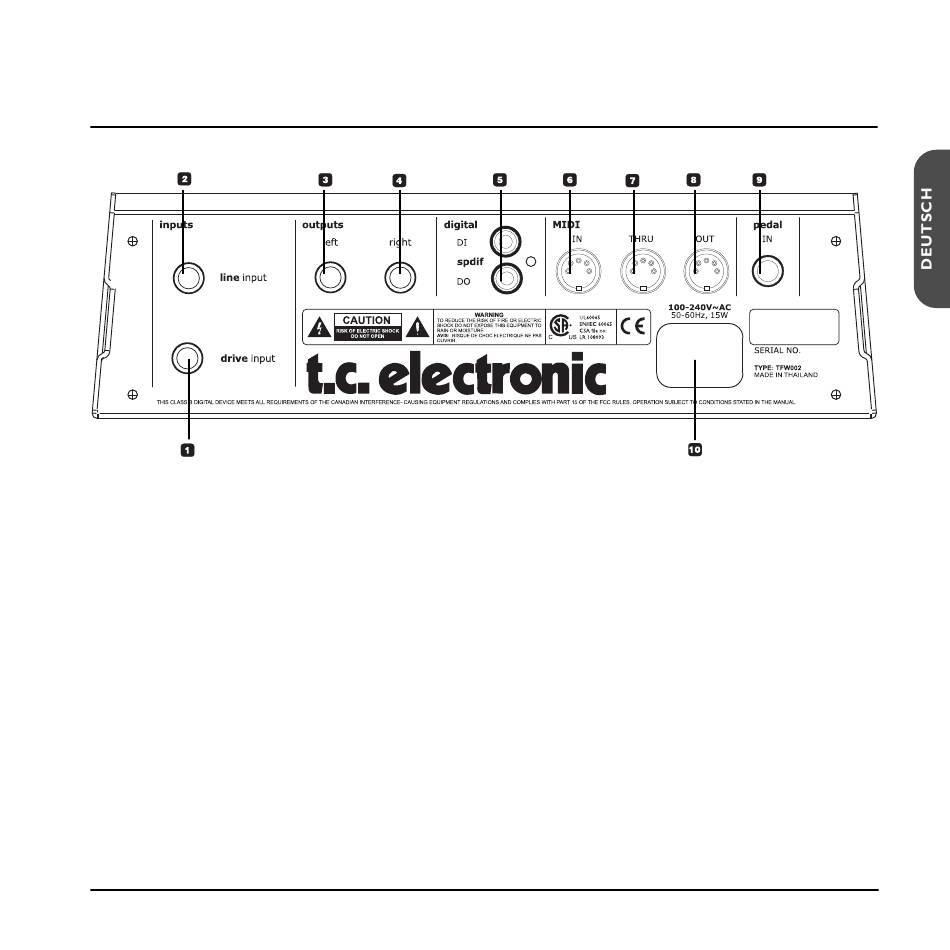

RÜCKSEITE
9
