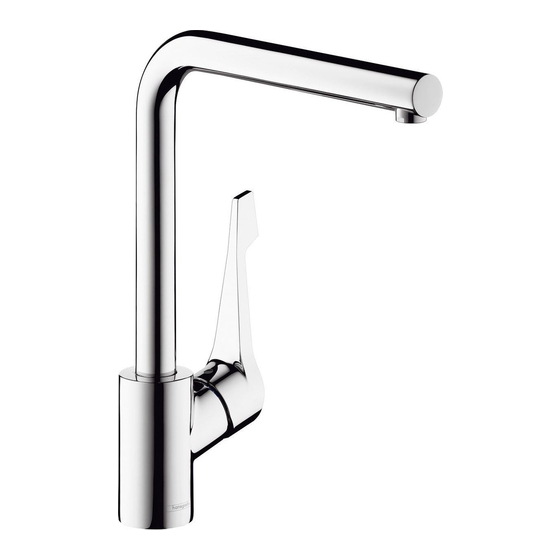

HANSGROHE Ecos L Gebrauchsanleitung
Verwandte Anleitungen für HANSGROHE Ecos L
Inhaltszusammenfassung für HANSGROHE Ecos L

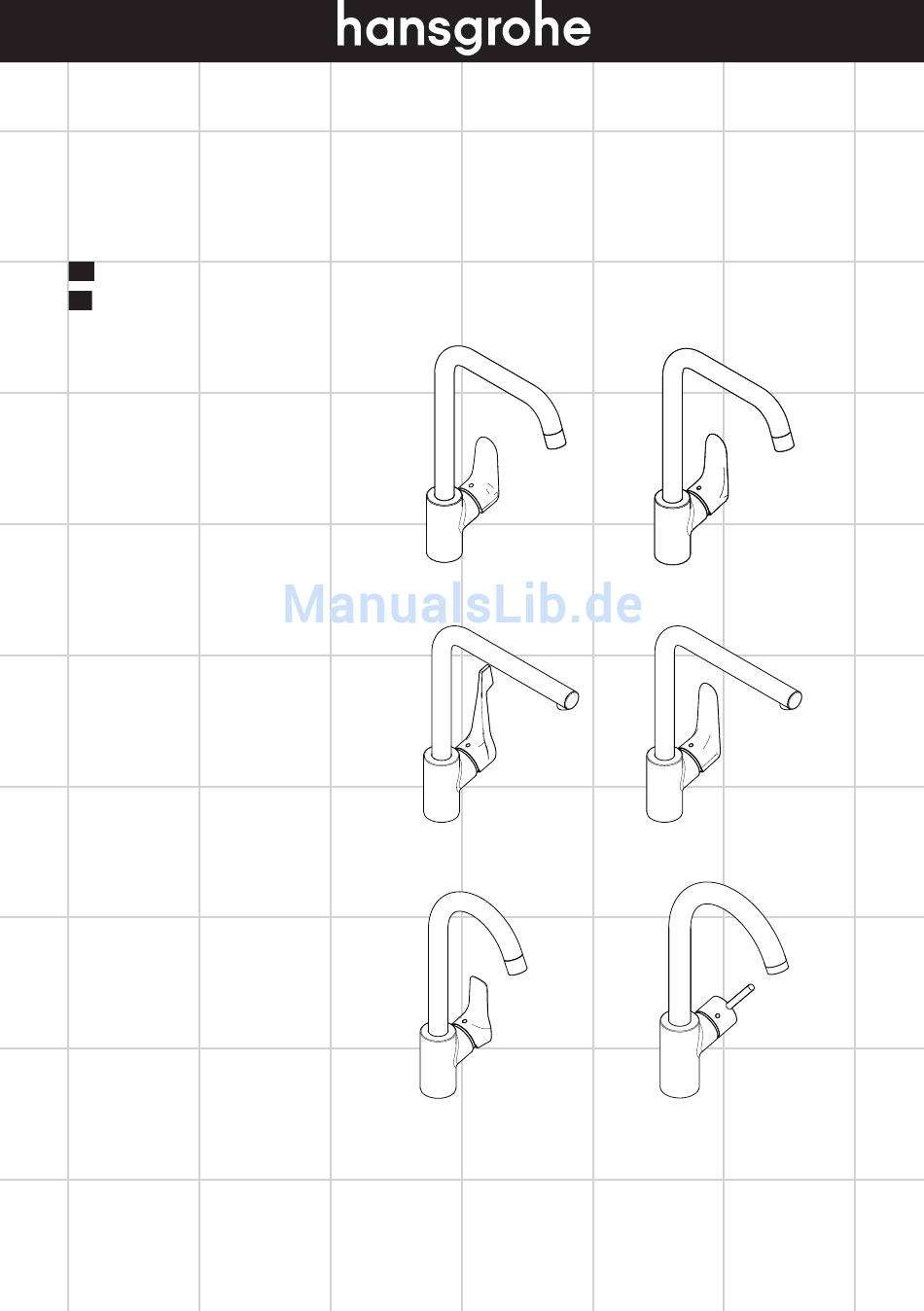

- Seite 1 Instructions for use / assembly instructions Gebrauchsanleitung / Montageanleitung Ecos L 31820009 / 31820019 14816003 31820029 / 31820003 Cento L 31817009 / 31817019 31817029 / 31817003 14802003 MySport L Talis S² Variarc 13862003 14870009 / 14870019 14870029...
-
Seite 2: Safety Notes
Operating pressure: max. 1 MPa Recommended operating pressure: 0,1 - 0,5 MPa Hansgrohe recommends not to use as drink- Test pressure: 1,6 MPa ing water the first half liter of water drawn (1 MPa = 10 bar = 147 PSI) - Seite 3 Serviceteile (siehe Seite 14) • Die in den Ländern jeweils gültigen Installationsrichtli- nien sind einzuhalten. Bedienung (siehe Seite 9) Technische Daten Hansgrohe empfiehlt, morgens oder nach Betriebsdruck: max. 1 MPa längeren Stagnationszeiten den ersten hal- Empfohlener Betriebsdruck: 0,1 - 0,5 MPa ben Liter nicht als Trinkwasser zu verwenden.
- Seite 4 (3 Nm) SW 24 mm SW 10 mm (4 Nm)
- Seite 7 > 2 min...
- Seite 8 0,3 MPa 60 °C 10 °C 0,3 МПа 0,3 MPa 0,3 لﺎﻜﺴﺑﺎﺠﻴﻣ 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Seite 9 / warm cold / kalt 31820009 / 31820019 31820029 / 31820003 / 31817009 / 31817019 / 31817029 / 31817003 Talis S² Variarc 14870009 / 14870019 14870029 Ecos L 14816003 Cento L 14802003 open / öffnen close / schließen cold / kalt...
- Seite 10 Maße 31817009 / 31817019 / 31817029 / 31817003 Talis S² Variarc 14870009 / 14870019 / 14870029 Ø Ø Ø 34 G 1/2 Ø Ø...
- Seite 11 Maße 31820009 / 31820019 / 31820029 / 31820003 MySport L 13862003 Ø 25 Ø 46 Ø 34 G 1/2 G 1/2...
- Seite 12 Maße Cento L Ecos L 14802003 14816003 2 37 Ø Ø 2 2 2 Ø 3 4 G 1 / 2 G 1 / 2...
- Seite 13 Durchflussdiagramm Talis S² Variarc 14870009 Talis S² Variarc 14870019 31817009 / 31817003 31817019 31820009 / 31820003 31820019 Ecos L 14816003 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15...
- Seite 14 Talis S² Variarc 14870009 / 14870019 95559000 14870009 94005000 (M24x1 - 7 l/min) 14870019 95560000 98486000 95379000 (110° / 150°) (M24x1 - 5 l/min) 95140000 96338000 (M4x20) 95498000 SW 4 mm 92646000 98189000 92115000 (14x2,5) (37x2) 95008000 97209000 97662000 (M37x1,5) 97558000 SW 30 mm 98422000...
- Seite 15 31817009 / 31817003 / 31817019 98460000 31817009 / 98489000 31817003 96338000 96673000 98486000 (M18x1 - 7 l/min) (110° / 150°) 31817019 95384000 (M18x1 - 5 l/min) SW 17 mm 98193000 92646000 95140000 (32x2) (M4x20) SW 4 mm 98189000 95498000 (14x2,5) 95008000 97209000 (M37x1,5)
- Seite 16 31820009 / 31820019 / 31820003 98532000 96338000 95822000 31820009 / 31820003 94010000 (M22x1 - 7 l/min) 31820019 98486000 95455000 (M22x1 - 5 l/min) 98193000 95140000 (32x2) (M4x20) SW 4 mm 95498000 97209000 92646000 (M37x1,5) 95008000 SW 30 mm 97662000 97558000 31820029 98422000 (7x1,5)
- Seite 17 Ecos L 14816003 98532000 96338000 95822000 94010000 (M22x1 - 7 l/min) 98486000 (110° / 150°) 98193000 (32x2) 95140000 (M4x20) 95498000 92646000 SW 4 mm 97209000 95008000 (M37x1,5) SW 30 mm 98422000 (7x1,5) 92730000 98749000 (43x34x3) 97523000 92482000 97548000 (600 mm)
- Seite 18 Cento L 14802003 92204000 98489000 98486000 96673000 (110° / 150°) 96338000 (M18x1 - 7 l/min) 92646000 98193000 (32x2) 95140000 95498000 95008000 97209000 (M37x1,5) SW 30 mm 98422000 92730000 (7x1,5) 98749000 (43x34x3) 97523000 92482000 (600 mm) SW 24 mm 95049000...
- Seite 19 MySport L 13862003 92718000 92865000 92223000 96338000 (M22x1 - 7 l / min) 98486000 98193000 (150°) (32x2) 95140000 (M4x20) SW 4 mm 92646000 98189000 (14x2,5) 95498000 97209000 95008000 (M37x1,5) SW 30 mm 98422000 95730000 (7x1,5) 98749000 (43x34x3) 97523000 92482000 (600 mm) 97548000 SW 24 mm 95049000...
- Seite 20 Cleaning recommendation / Warranty / Contact Reinigungsempfehlung / Garantie / Kontakt www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation Hansgrohe · Auestraße 5 – 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
