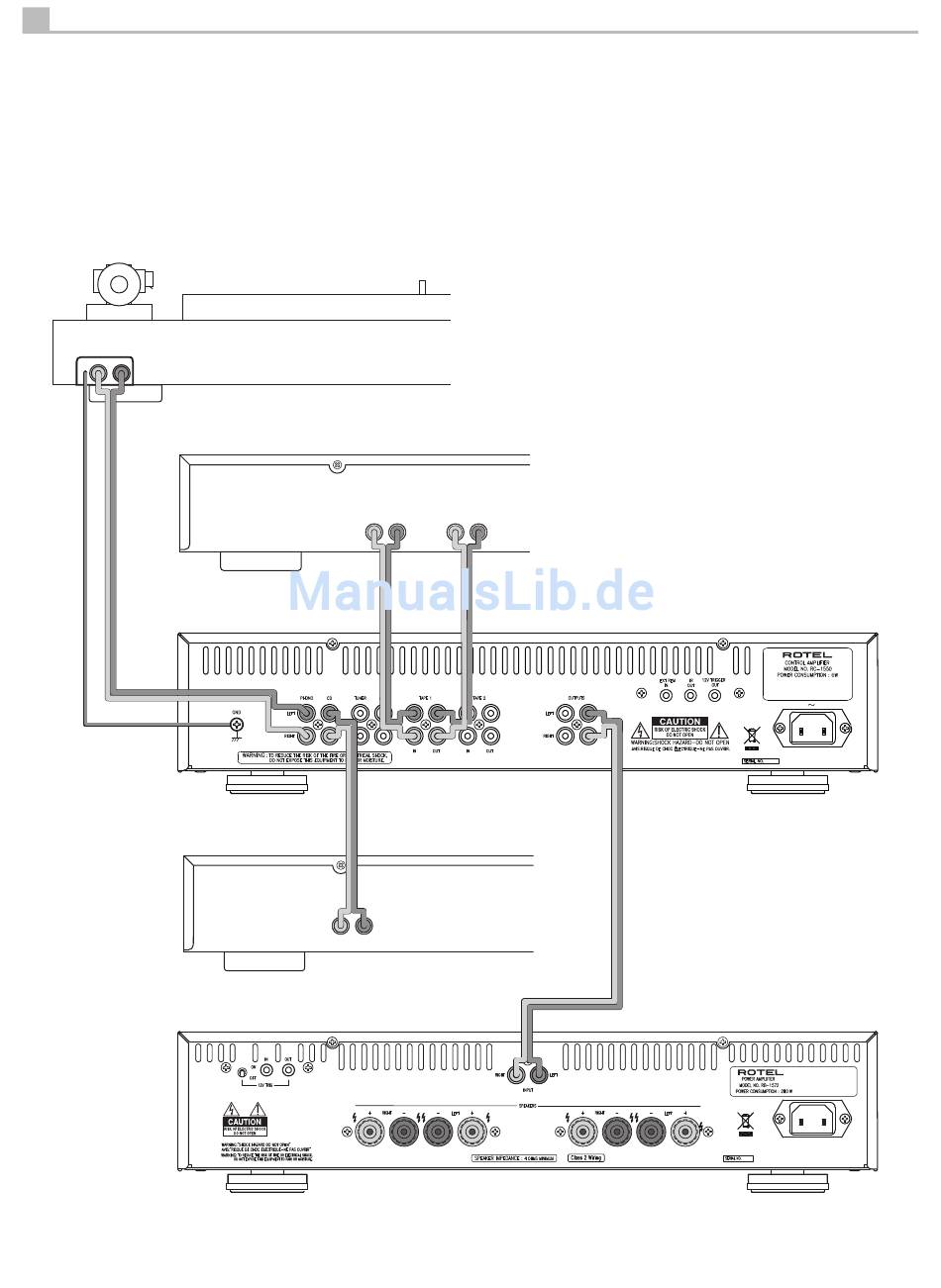

Figure 3: Input and Output Connections
Branchements des entrées et des sorties
Ein- und Ausgangsanschlüsse
Conexiones de Entrada y Salida
Het aansluitschema
Collegamenti di ingresso ed uscita
Anslutningar för in- och utsignaler
èÓ‰ÒÓ‰ËÌÂÌË ‚ıÓ‰Ó‚ Ë ‚˚ıÓ‰Ó‚
GND R L
PH0NO
RECORDER
OUTPUT INPUT
R L R L
CD PLAYER
R L
OUTPUT
RC-1550
ROTEL RC-1550
ROTEL RB-1572
