Inhaltszusammenfassung für JBL STUDIO 1 serie

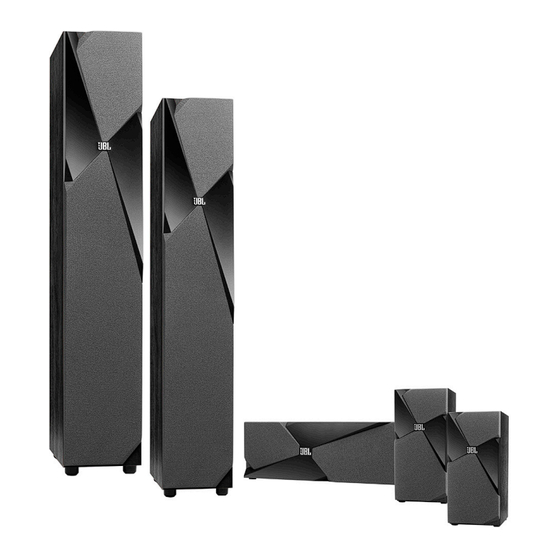

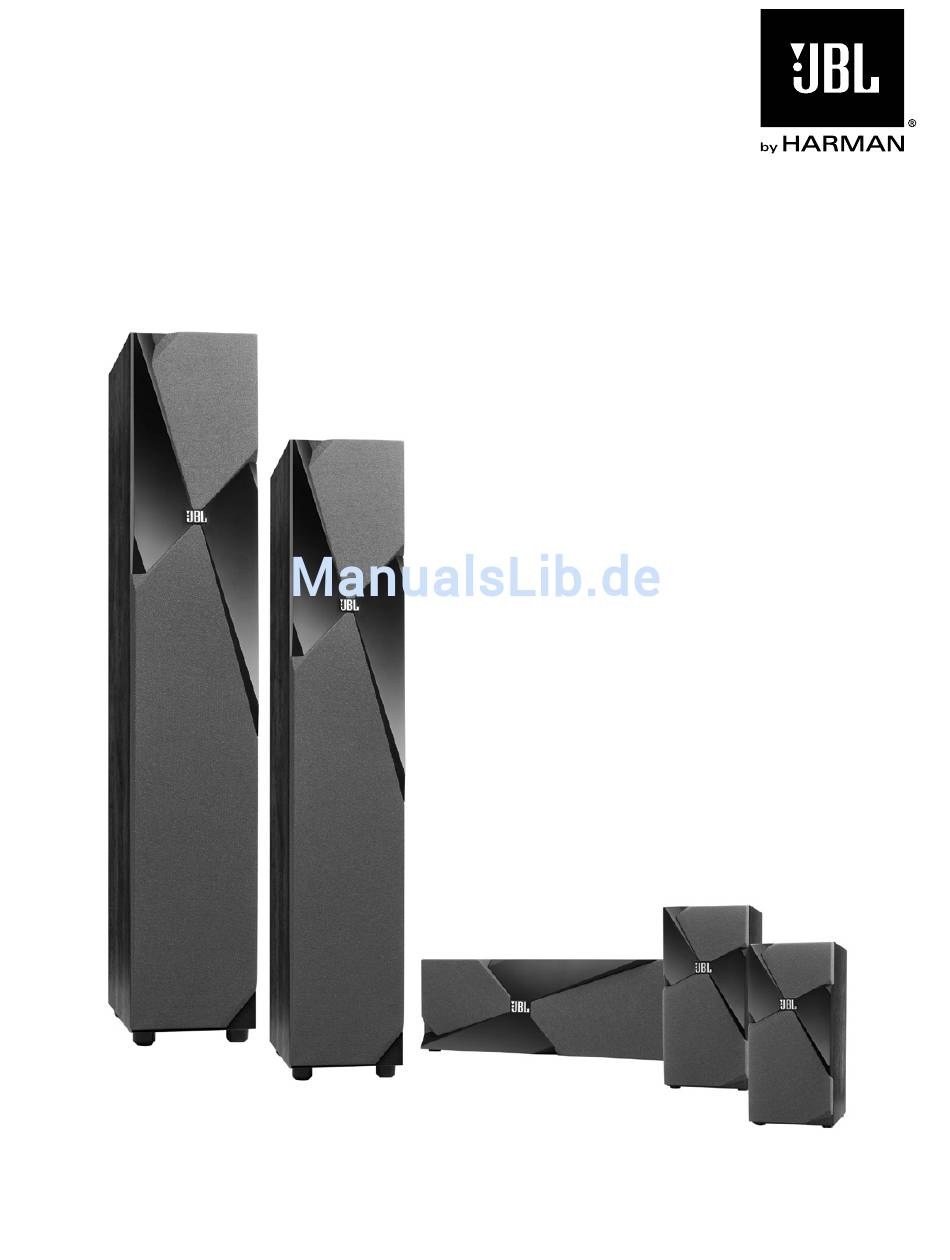

- Seite 1 Studio 1 SERiE ® Lautsprecher Bedienungsanleitung...
- Seite 2 ViELEN dANK, dASS SiE SiCH FÜR diESES JBL® PRoduKt ENtSCHiEdEN HABEN Seit über 60 Jahren befassen sich die Ingenieure bei JBL® mit allen Aspekten von Musik und Film, sei es nun Aufnahme oder Wiedergabe von Live-Konzerten, bis hin zu Aufnahmen, die Sie Zuhause, im Auto oder bei der Arbeit spielen.
- Seite 3 Beste Ergebnisse erzielen Sie, wenn Sie die Lautsprecher mindestens 51 cm von jeder Wand entfernt aufstellen. • Platzieren Sie die Studio 130 Regallautsprecher so, dass die Hochton-Chassis auf gleich Höhe zu Ihren Ohren stehen. Ziehen Sie die selbstklebenden Gummifüßchen ab und bringen Sie diese auf der Unterseite der Boxen an Gummifüßchen www.jbl.com...
- Seite 4 Sie den Center auf Ihr Fernsehgerät stellen – achten Sie dabei, dass die TV-Vorderseite und die Lautsprecherfront bündig abschließen. Studio 120c Center 0 - 61 cm Studio 190/180/130 Studio 190/180/130 Linker Frontlautsprecher Rechter Frontlautsprecher • Ziehen Sie die selbstklebenden Gummifüßchen ab und bringen Sie diese auf der Unterseite der Box an. Gummifüßchen www.jbl.com...
- Seite 5 Platzierung im Raum bis die Lautsprecher, ein diffuses, räumliches Klangbild wiedergeben, welches die Klangbühne der beiden Frontlautsprecher unterstützt. Studio Studio 190/180/130 190/180/130 Linker Front- Rechter Front- Studio 120c lautsprecher lautsprecher Center Studio 130 Studio 130 Linker Surround- Rechter Surround- Lautsprecher Lautsprecher Rechter Surround- Linker Surround- Lautsprecher Lautsprecher 1,5 - 1,8 m www.jbl.com...
- Seite 6 Wand in einer Höhe zwischen 1,5 und 1,8 Metern und mit einem Abstand von 0,9 bis 1,8 Metern voneinander montiert. Studio Studio 190/180/130 190/180/130 Linker Front- Rechter Front- Studio 120c lautsprecher lautsprecher Center Studio 130 Studio 130 Linker Surround- Rechter Surround- Lautsprecher Lautsprecher Studio 130 Linker Studio 130 Rechter 0,9 - 1,8 m Surround-Back Surround-Back www.jbl.com...
- Seite 7 Lautsprecher beginnen Die Anschlussterminals an den Lautsprechern und am Verstärker sind mit entsprechend gekennzeichneten Befestigungsklemmen („+“ und „–“) versehen. Dies gilt selbstverständlich auch für die Lautsprecher der Studio 1 Serie. Zusätzlich sind die „+“-Klemmen rot und die „–“-Klemmen schwarz markiert.
- Seite 8 Die vergoldeten Anschlussklemmen dieser Lautsprecherserie bieten mehrere Verbindungsmöglichkeiten: abisolierte Kabelenden, per Kabelschuh oder Bananenstecker. ABiSoLiERtE KABELENdEN odER StiFtKoNtAKtE VERWENdEN: KABELSCHuHE VERWENdEN: BANANENStECKER VERWENdEN: www.jbl.com...
- Seite 9 Bi-AMPiNG-VERKABELuNG Mit ZWEi VERStÄRKERN Linker Rechter Lautsprecher Lautsprecher Verstärker 1 Linker Rechter Linker Rechter Kanal Kanal Kanal Kanal Mitten-/Hochtöner- Mitten-/Hochtöner- Anschlussterminal Anschlussterminal Verstärker 2 Bass-Chassis- Bass-Chassis- Anschlussterminal Anschlussterminal Detaillierte Informationen zum Thema Lautsprecherkabel und Verkabelungsmöglichkeiten erhalten Sie bei Ihrem lokalen Fachhändler. www.jbl.com...
-
Seite 10: Pflege Der Lautsprecher
Reinigen Sie die Frontbespannungen nicht mit Wasser – sie könnten abfärben oder ihre Form verlieren. • Sollten die Membranen des Bass- und Mitteltonchassis einstauben, können Sie diese wieder mit einem sauberen, trockenen und weichen Tuch beziehungsweise einem weichen Pinsel reinigen. Verwenden Sie keine feuchten Tücher. • Berühren Sie NIEMALS die Hochtonkalotte. www.jbl.com... -
Seite 11: Technische Daten
Wirkungsgrad (2,83 V/1 m): 89 dB Übergabefrequenzen: 1,1 kHz, 2,5 kHz; 6 dB/Oktave Gehäusetyp: Bassreflex mit eigenem Sub-Gehäuse für Mitteltöner Anschlussterminals: Doppeltes, vergoldetes Anschlussterminal (Bi-Wiring-fähig) Maße (H x B x T) 1016 x 200 x 333 mm Gewicht: 17,5 kg www.jbl.com... - Seite 12 60 Hz – 22 kHz Nennimpedanz: 8 Ohm Wirkungsgrad (2,83 V/1 m): 90 dB Übergabefrequenzen: 900 Hz (12 dB/Oktave); 1,8 kHz (24 dB/Oktave) Gehäusetyp: Bassreflex Anschlussterminals: Vergoldete Anschlussterminals Maße (H x B x T) 165 x 533 x 251 mm Gewicht: 8,4 kg www.jbl.com...
- Seite 13 © 2010 Harman International Industries, Incorporated. Alle Rechte vorbehalten. Alle Leistungsmerkmale und Spezifikationen sowie das mechanische Design können sich ohne vorherige Ankündigung ändern. JBL, Bi-Radial und CMMD sind Handelsmarken von Harman International Industries, Incorporated, eingetragen in den Vereinigten Staaten und/oder anderen Ländern.
