Aufstellung
Anschließen der Lautsprecher
Stellen Sie die Lautsprecher so auf, daß die Schallöffnung auf der Vorderseite auf die
Seitenwände des Raumes gerichtet ist, bzw. nach unten, wenn Sie sie vertikal aufstellen.
Der rechte Lautsprecher (wenn Sie auf die Lautsprecher blicken) wird an den mit RIGHT
SPEAKER (rechter Lautsprecher) bezeichneten Kanal Ihres Verstärkers bzw. Empfängers
angeschlossen.
Wahl des Lautsprecherkabels
Achten Sie darauf, daß Sie die richtige Dicke für die Lautsprecherkabel verwenden.
Zweileiter-Standardkabel mit einem Querschnitt von ca. 0,75 mm
Eisenwarenläden erhältlich) eignen sich für die meisten Anwendungen.
Wenn Ihre Lautsprecher mehr als 9 m vom Empfänger bzw. Verstärker entfernt sind, soll-
ten Sie dickere Kabel verwenden. Lesen Sie bitte die Kabelempfehlungen im Abschnitt
„Technische Daten" auf Seite 7, oder erkundigen Sie sich bei Ihrem Bose
Hinweis: Bevor Sie die Lautsprecherkabel durch eine Wand oder unter dem Fußboden
verlegen, sollten Sie sich über die örtlichen Bau- und Sicherheitsvorschriften informieren.
Wir schlagen vor, daß Sie sich mit einem Elektriker in Verbindung setzen.
Vorbereiten des Kabels
Lautsprecherkabel bestehen aus zwei isolierten Adern. Die Isolierung auf einer Ader ist
entweder gestreift, ausgekragt oder gerippt. Die markierte Ader ist immer Plus (+). Die
unmarkierte Ader ist immer Minus (–). Diese Adern entsprechen der roten (+) und der
schwarzen (–) Klemme an der Rückseite des Lautsprechers, Empfängers oder Verstärkers.
An den Enden der Lautsprecherkabel entfernen Sie ca. 12 mm Isolation von jeder Ader.
Verdrillen Sie die blanken Aderenden, so daß keine losen Drähte die Klemmen berühren.
Achten Sie darauf, daß die Plusader an die Plusklemme und die Minusader an die Minus-
klemme angeschlossen wird.
Hinweis: Manchmal sind die Markierungen an den Adern schwer zu erkennen. Prüfen Sie
daher beide Adern sorgfältig.
Anschlüsse vornehmen
Betätigen Sie den Anschlußschalter auf der Rückseite der Lautsprecher; schieben Sie das
entsprechende Aderende in die Öffnung (Abbildung 2).
1. Verbinden Sie ein Kabel mit dem rechten Lautsprecher.
a. Verbinden Sie die markierte Ader mit der roten Klemme (+).
b. Verbinden Sie die unmarkierte Ader mit der schwarzen Klemme (–).
2. Verbinden Sie das andere Ende desselben Kabels mit dem Ausgang RIGHT SPEAKER
OUTPUT (Rechter Lautsprecher-Ausgang) Ihres Empfängers bzw. Verstärkers.
a. Verbinden Sie die markierte
Ader mit der roten Klemme
(+).
b. Verbinden Sie die
unmarkierte Ader mit der
schwarzen Klemme (–).
3. Verbinden Sie nun das andere
Kabel mit dem linken
Lautsprecher und dem
Ausgang LEFT SPEAKER
OUTPUT (Linker Lautsprecher-
Ausgang), wie in den Schritten
1 und 2 beschrieben.
4
2
(in Elektro- und
®
Vertragshändler..
rot
markierter
Draht
VORSICHT:
Schalten Sie Ihren Empfänger
bzw. Verstärker aus, bevor Sie
irgendwelche Anschlüsse
vornehmen. So vermeiden Sie
Schäden am System.
WARNUNG:
Um Elektroschock oder
Schaden zu vermeiden, sollten
Sie niemals gebrochene oder
ausgefranste Kabel verwenden.

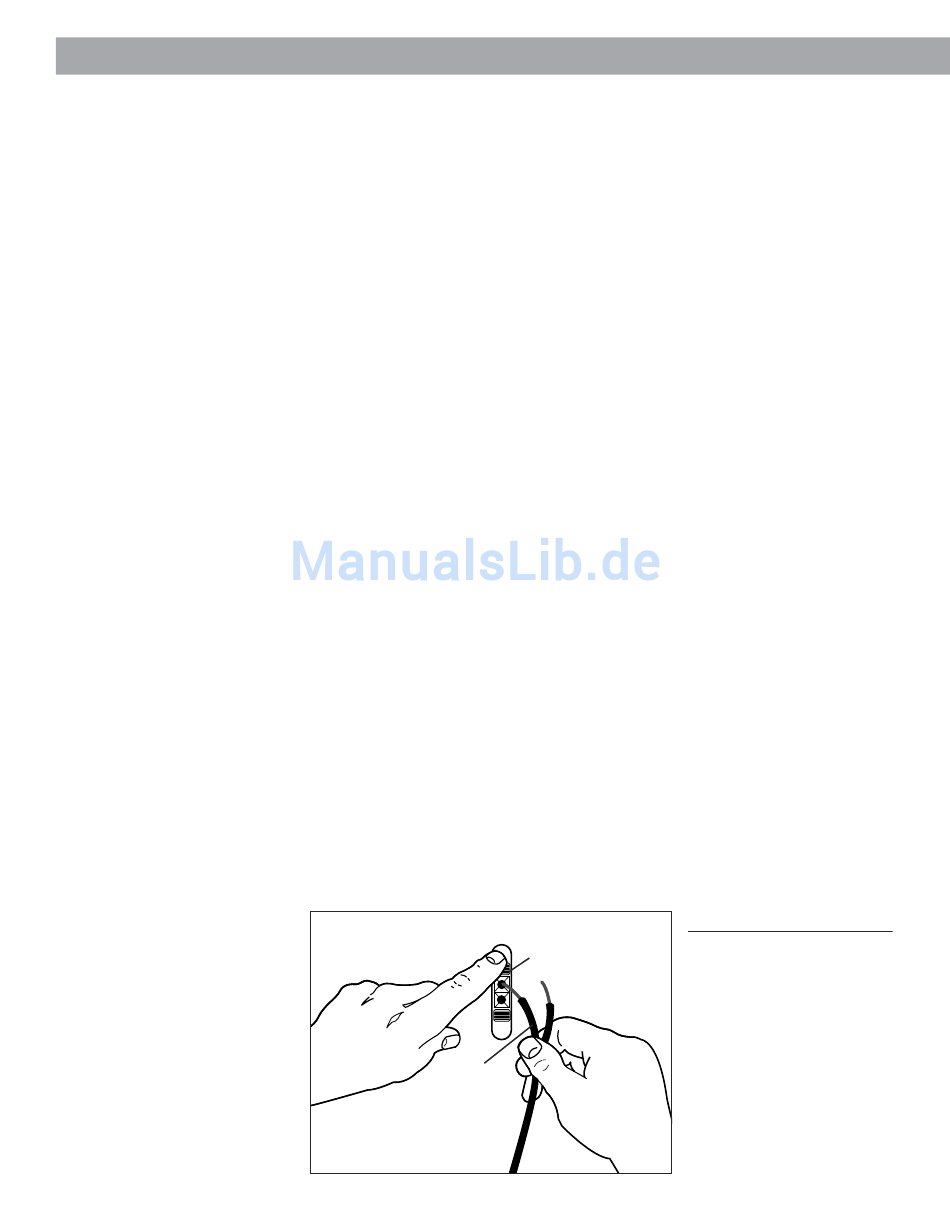

Abbildung 2
Anschluß an Klemmen
