Objekt
ä hnlich
eines
S tiftes
5323M-0509-060E

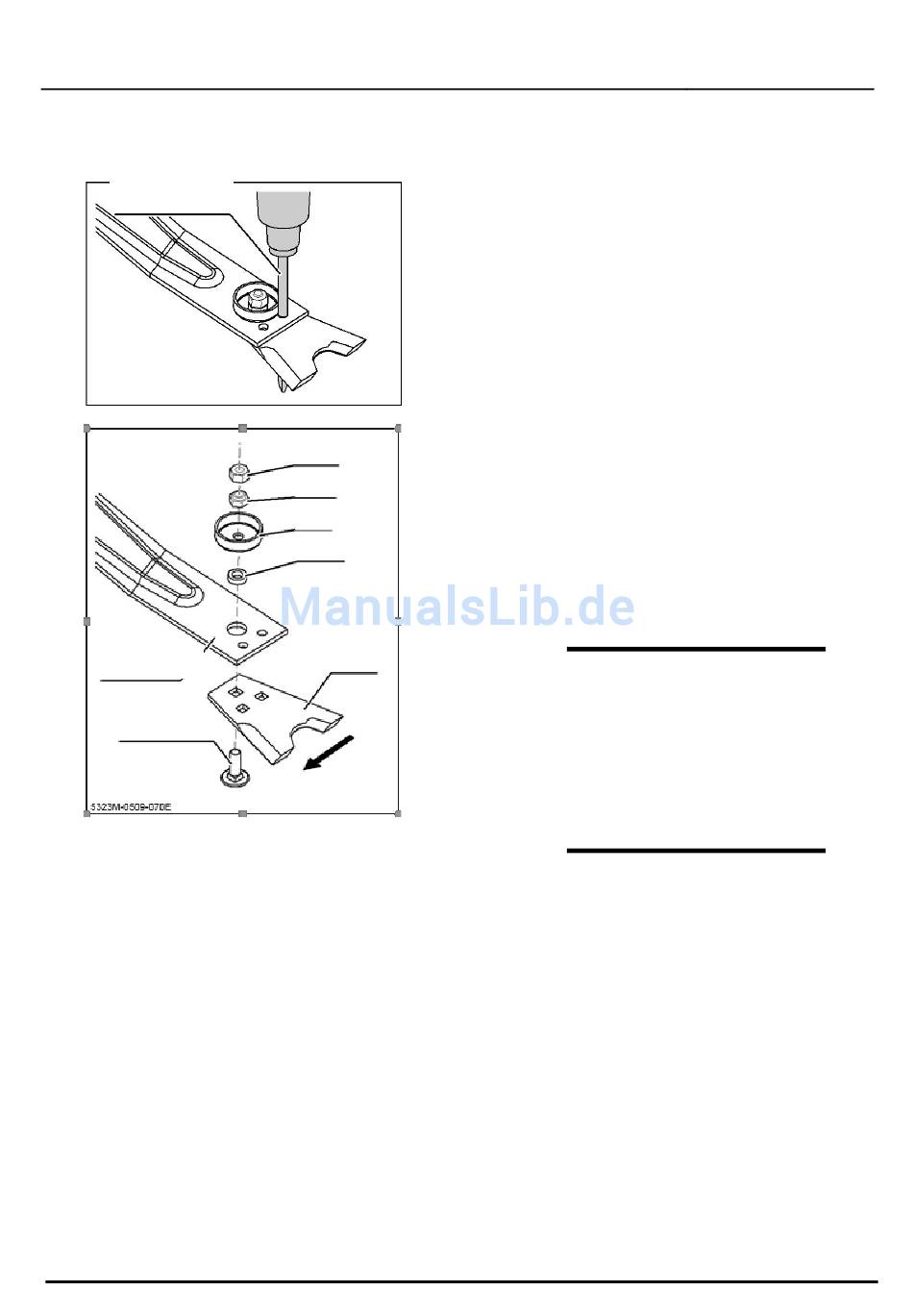

Klingenaufbau
Bolzen
Rotationsrichtung
Wartung
Ersatz
1.
Öffnen Sie den Rotormesserschutz.
2.
Halten Sie das Messer mit einem Objekt
ähnlich eines Stiftes. (z.B. Schraubenzieher)
3.
Entfernen Sie zuerst Schraube A, dann B
um das Messer zu entfernen.
4.
Platzieren Sie eine neue oder geschnellte
Klinge unter den Klingenaufbau. Führen Sie
den Bolzen ein.
Schraube
A
Schraube
A
5.
Platzieren Sie die Manschette und die
S chraube
B
Kappe.
K appe
6.
Halten Sie das Messer mit einem Stift
Manschette
(z.B.Schraubenzieher) fest.
7.
Bringen Sie Schraube B an und ziehen Sie
fest.
ANMERKUNG
Messer
• Drehmoment für Schraube B – M12: 44.1-
53.9 N*m (450-550kgf*cm).
8.
Ziehen Sie Schraube B mit der Hand oder
mit einem Schraubenschlüssel fest.
ANMERKUNG
• Schraube A liefert genügend Halt, wenn Sie
montiert wird wie oben beschrieben.
9.
Schließen Sie den Rotormesserschutz.
67
5
