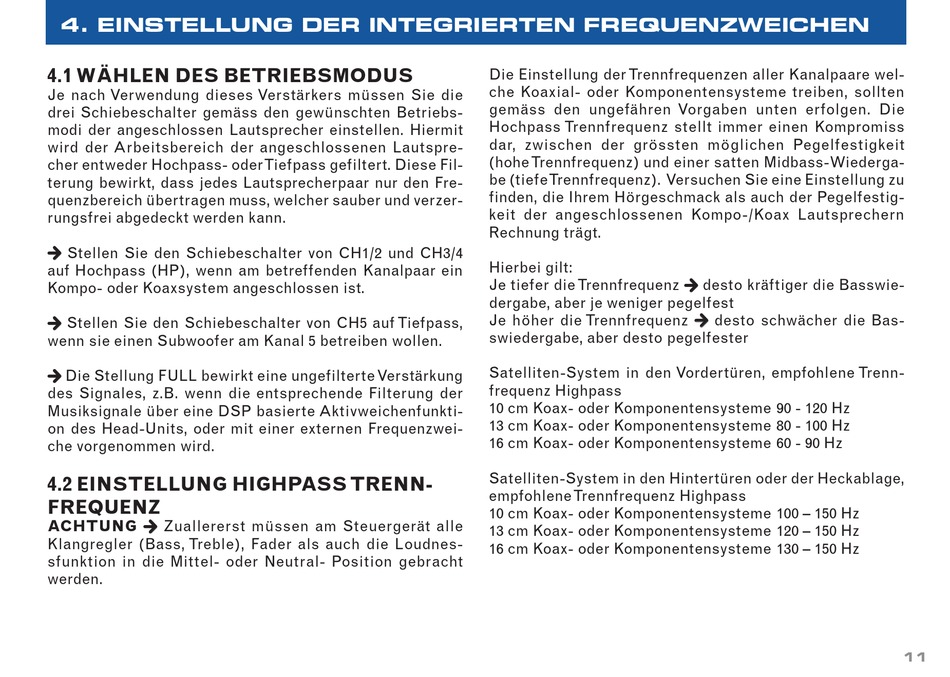

4. EINSTELLUNG DER INTEGRIERTEN FREQUENZWEICHEN

4.1 WÄHLEN DES BETRIEBSMODUS
Je nach Verwendung dieses Verstärkers müssen Sie die
drei Schiebeschalter gemäss den gewünschten Betriebs-
modi der angeschlossen Lautsprecher einstellen. Hiermit
wird der Arbeitsbereich der angeschlossenen Lautspre-
cher entweder Hochpass- oder Tiefpass gefiltert. Diese Fil-
terung bewirkt, dass jedes Lautsprecherpaar nur den Fre-
quenzbereich übertragen muss, welcher sauber und verzer-
rungsfrei abgedeckt werden kann.
- - Stellen Sie den Schiebeschalter von CH1/2 und CH3/4
auf Hochpass (HP), wenn am betreffenden Kanalpaar ein
Kompo- oder Koaxsystem angeschlossen ist.
- - Stellen Sie den Schiebeschalter von CH5 auf Tiefpass,
wenn sie einen Subwoofer am Kanal 5 betreiben wollen.
- - Die Stellung FULL bewirkt eine ungefilterte Verstärkung
des Signales, z.B. wenn die entsprechende Filterung der
Musiksignale über eine DSP basierte Aktivweichenfunkti-
on des Head-Units, oder mit einer externen Frequenzwei-
che vorgenommen wird.
4.2 EINSTELLUNG HIGHPASS TRENN-
FREQUENZ
ACHTUNG - - Zuallererst müssen am Steuergerät alle
Klangregler (Bass, Treble), Fader als auch die Loudnes-
sfunktion in die Mittel- oder Neutral- Position gebracht
werden.
Die Einstellung der Trennfrequenzen aller Kanalpaare wel-
che Koaxial- oder Komponentensysteme treiben, sollten
gemäss den ungefähren Vorgaben unten erfolgen. Die
Hochpass Trennfrequenz stellt immer einen Kompromiss
dar, zwischen der grössten möglichen Pegelfestigkeit
(hohe Trennfrequenz) und einer satten Midbass-Wiederga-
be (tiefe Trennfrequenz). Versuchen Sie eine Einstellung zu
finden, die Ihrem Hörgeschmack als auch der Pegelfestig-
keit der angeschlossenen Kompo-/Koax Lautsprechern
Rechnung trägt.
Hierbei gilt:
Je tiefer die Trennfrequenz - - desto kräftiger die Basswie-
dergabe, aber je weniger pegelfest
Je höher die Trennfrequenz - - desto schwächer die Bas-
swiedergabe, aber desto pegelfester
Satelliten-System in den Vordertüren, empfohlene Trenn-
frequenz Highpass
10 cm Koax- oder Komponentensysteme 90 - 120 Hz
13 cm Koax- oder Komponentensysteme 80 - 100 Hz
16 cm Koax- oder Komponentensysteme 60 - 90 Hz
Satelliten-System in den Hintertüren oder der Heckablage,
empfohlene Trennfrequenz Highpass
10 cm Koax- oder Komponentensysteme 100 – 150 Hz
13 cm Koax- oder Komponentensysteme 120 – 150 Hz
16 cm Koax- oder Komponentensysteme 130 – 150 Hz
11
