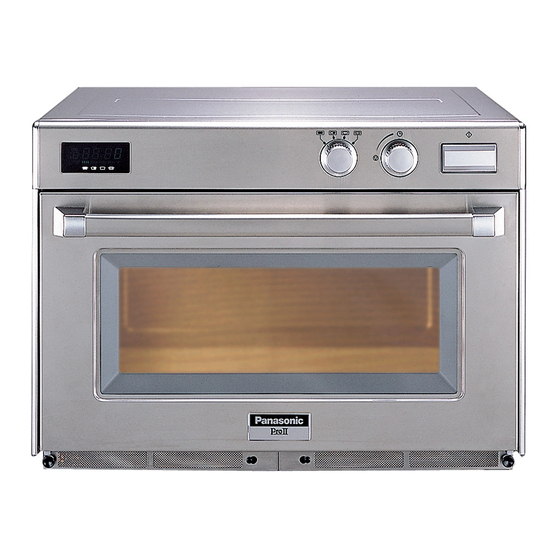

Panasonic NE-3240 Serviceanleitung

Vorschau ausblenden Andere Handbücher für NE-3240:

Werbung

Quicklinks

Diese Anleitung herunterladen
Technische Daten
Netzspannung
Leistungsaufnahme
Ausgangsleistung
DEFROST
Frequenz
Timer
Außenabmessungen
Garraumabmessungen
Gewicht
Änderungen der Spezifikationen ohne Vorankündigung vorbehalten
Die Informationen in diesem Handbuch sind nur für geschulte Kundendiensttechniker gedacht. Es enthält keinerlei
Warnhinweise, um Nichtfachleute auf mögliche Gefahren bei der Wartung des Gerätes hinzuweisen. Netzbetriebene Geräte
sind nur von entsprechend geschulten Fachleuten zu warten oder zu reparieren. Wird das Gerät von einer nicht entsprechend
geschulten Person gewartet oder repariert, besteht die Gefahr schwerer oder tödlicher Verletzungen.
NE-2140
400V 2N≈ 50Hz
3,7 kW
HIGH
2100 W
MED
1050 W
LOW
340 W
170 W
B x T x H 650mm x 526mm x 471mm
B x T x H 535mm x 330mm x 250mm
55 kg
Warnung
PDGTSC-NE3240HO
Ergänzung
für die Mikrowellengeräte
NE-3240
NE-2140
NE-3240
400V 2N≈ 50Hz
5,0 kW
3200 W
1600 W
340 W
170 W
2450 MHz
60 min.
66 kg

Werbung

loading

Verwandte Anleitungen für Panasonic NE-3240

Inhaltszusammenfassung für Panasonic NE-3240

  • Seite 1 PDGTSC-NE3240HO Ergänzung für die Mikrowellengeräte NE-3240 NE-2140 Technische Daten NE-2140 NE-3240 Netzspannung 400V 2N≈ 50Hz 400V 2N≈ 50Hz Leistungsaufnahme 3,7 kW 5,0 kW Ausgangsleistung HIGH 2100 W 3200 W 1050 W 1600 W 340 W 340 W DEFROST 170 W...
  • Seite 2 NE-3280 / NE-3240 / NE-2180 / NE-2140...
  • Seite 3 NE-3280 / NE-3240 / NE-2180 / NE-2140 5 SCHEMATIC DIAGRAM NE-3240...
  • Seite 4 NE-3280 / NE-3240 / NE-2180 / NE-2140 7 SCHEMATIC DIAGRAM NE-2140...
  • Seite 5 NE-3280 / NE-3240 / NE-2180 / NE-2140 9 WIRING DIAGRAM NE-3240...
  • Seite 6 NE-3280 / NE-3240 / NE-2180 / NE-2140 11 WIRING DIAGRAM NE-2140 12 DESCRIPTION OF OPERATING SEQUENCE...
  • Seite 7 NE-3280 / NE-3240 / NE-2180 / NE-2140 Variable power cooking control shown in table. The coil of power relays are energized intermittently by the NOTE digital programmer circuit, when the oven is set at any power ON-OFF time of power relays are changed by digital selection except for High power position.
  • Seite 8 NE-2140 Hinweise zur Fehlersuche ANZEIGE BEDINGUNG MÖGLICHE URSACHE ZEIT DER FEHLERANZEIGE Keine 1,25 A Sicherung defekt -Kurzschluß eines Anzeige Türschalters -Niederspannungstrafo Keine 10 A Sicherung defekt -Kurzschluß im s. Anmerkung unten Anzeige Hochspannungsteil Keine Alle Sicherungen in -Niederspannungstrafo Anzeige Ordnung -Sekundärsicherheitsschalter -Temperaturschalter -DPC...
  • Seite 9 NE-3240 Hinweise zur Fehlersuche ANZEIGE BEDINGUNG MÖGLICHE URSACHE ZEIT DER FEHLERANZEIGE Keine 1,25 A Sicherung defekt -Kurzschluß eines Türschalters Anzeige -Niederspannungstrafo Keine 10 A Sicherung defekt -Kurzschluß im Hochspannungsteil Anzeige Alle Sicherungen in -Niederspannungstrafo Keine Ordnung -Sekundärsicherheitsschalter Anzeige -Temperaturschalter -DPC...

  • Seite 10: Exploded View And Parts List

    NE-3280 / NE-3240 / NE-2180 / NE-2140 18 EXPLODED VIEW AND PARTS LIST...

  • Seite 11: Parts List

    NE-3280 / NE-3240 / NE-2180 / NE-2140 19 PARTS LIST NOTE When ordering replacement part(s), please use part number(s) shown in this parts list. Do not use description of the part. Importan safety notice: Components identified by mark have special characteristics important for safety.
  • Seite 12 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Set Remarks ANE00062Q0EP CAUTION LABEL FOR EUG A00333030GP FUSE LABEL NE-3240 A00333A60BP FUSE LABEL NE-2180 ANE0033P10GN FUSE LABEL NE-2140 A010T3030GP SHELF A02393A80BP CORD LABEL NE-3280,NE-2180...
  • Seite 13 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Set Remarks ANE0922000AR CUSHION RUBBER C ANE0922000AR CUSHION RUBBER C ANE0922000JE CUSHION RUBBER C ANE0923000AV CUSHION RUBBER C ANE0923000AV CUSHION RUBBER C ANE0923000AV CUSHION RUBBER C...
  • Seite 14 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Set Remarks ANE3157-610 PACKING RUBBER A31863A40BP DOOR PANEL NE-3280 A31863A50EU DOOR PANEL NE-3240 A31863A60BP DOOR PANEL NE-2180 A31863A70EU DOOR PANEL NE-2140 A32493030GP DOOR SWITCH LEVER...
  • Seite 15 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Set Remarks A61454210AP THERMAL CUTOUT FOR MAGNETRON ANE61522QOBP SOCKET A61583030GP DOOR SWITCH A RIGHT(MONITOR SWITCH) A61583050GP DOOR SWITCH B LEFT(MONITOR SWITCH) A61703030GP INSULATION SHEET B...
  • Seite 16 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Set Remarks XTEANE5+10B SCREW 5X10(FOR ROLLER BRACKET) XTWANE4+10RU SCREW 4X10(FOR LOWER MAGNETRON) XTWANE4+10RU SCREW 4X10(FOR LOWER MAGNETRON) XTWANE4+10RU SCREW 4X10(FOR LOWER MAGNETRON) XTWANE4+10RU SCREW 4X10(FOR LOWER MAGNETRON)
  • Seite 17 NE-3280 / NE-3240 / NE-2180 / NE-2140 20 DOOR ASSEMBLE Ref. No. Part No. Part Name & Description Pcs/Set Remarks A30033030GP DOOR FRAME A30043030GP DOOR ARM A30043030GP DOOR ARM A301A3030GP DOOR A A302K3030GP DOOR E(U) ANE3009P00RN DOOR SPRING ANE3009P00RN DOOR SPRING...
  • Seite 18 NE-3280 / NE-3240 / NE-2180 / NE-2140 21 ESCUTCHEON BASE ASSEMBLE...
  • Seite 19 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Set Remarks A03613560GP TIMER A03613560GP TIMER ANE1062-8U0 CUSHION RUBBER B NE-3240,NE-2140 A603L3560GP D.P.CIRCUIT(U) NE-3240 RTL(W/COMPONENT) A603L3590GP D.P.CIRCUIT(U) NE-3280,NE-2180 RTL(W/COMPONENT) A603L3A70EU D.P.CIRCUIT(U) NE-2140 RTL(W/COMPONENT) A608C2560GP POWER SELECT SWITCH...
  • Seite 20 NE-3280 / NE-3240 / NE-2180 / NE-2140 22 PACKING AND ACCESSORIES Ref. No. Part No. Part Name & Description Pcs/Set Remarks A00033A40BP INSTRUCTION BOOK NE-3280,NE-2180 A00033A50EU INSTRUCTION BOOK NE-3240,NE-2140 A01723560BP CAUTION LABEL A01023A60BP PACKING CASE,PAPER NE-2180 A01023A70EU PACKING CASE,PAPER NE-2140...
  • Seite 21 NE-3280 / NE-3240 / NE-2180 / NE-2140 23 WIRING MATERIAL...
  • Seite 22 NE-3280 / NE-3240 / NE-2180 / NE-2140...
  • Seite 23 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Set Remarks A030A3560BP LEAD WIRE HARNESS NE-3280 A030A3580GP LEAD WIRE HARNESS NE-2180 A030A3A50EU LEAD WIRE HARNESS NE-3240 A030A3A70EU LEAD WIRE HARNESS NE-2140 A03603560GP LEAD WIRE...
  • Seite 24 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Part Name & Description Pcs/Ser Remarks 180KΩ Ω Ω Ω ,1/4W,5% CN551 ERDS2TJ184T CARBON FILM RESISTOR 10KΩ Ω Ω Ω ,1/4W,5% CN551 ERDS2TJ103T CARBON FILM RESISTOR REF NO.112 NOISE FILTER (U)
  • Seite 25 NE-3280 / NE-3240 / NE-2180 / NE-2140 24 DIGITAL PROGRAMMER CIRCUIT...
  • Seite 26 NE-3280 / NE-3240 / NE-2180 / NE-2140 25 DIGITAL PROGRAMMER CIRCUIT PARTS LIST...
  • Seite 27 NE-3280 / NE-3240 / NE-2180 / NE-2140 Ref. No. Part No. Description Pcs/set Remarks C10,12,13,15,16,17 AECF50F104Z CERAMIC CAPACITOR 0.1MF/50V ,19,22,26,29 ECA1HM221B ELECTROLYTIC CAPACITOR,AL 220MF/50V ECEA1CKA100B ELECTROLYTIC CAPACITOR,AL 10MF/16V ECEA1HKA2R2B ELECTROLYTIC CAPACITOR,AL 2.2MF/50V C20,C21,C23,C24,C2 ECBT1E103ZF5 CERAMIC CAPACITOR 0.01MF/25V 7,C28 ECBT1H101KB5 CERAMIC CAPACITOR 0.0001MF/50V...
