2

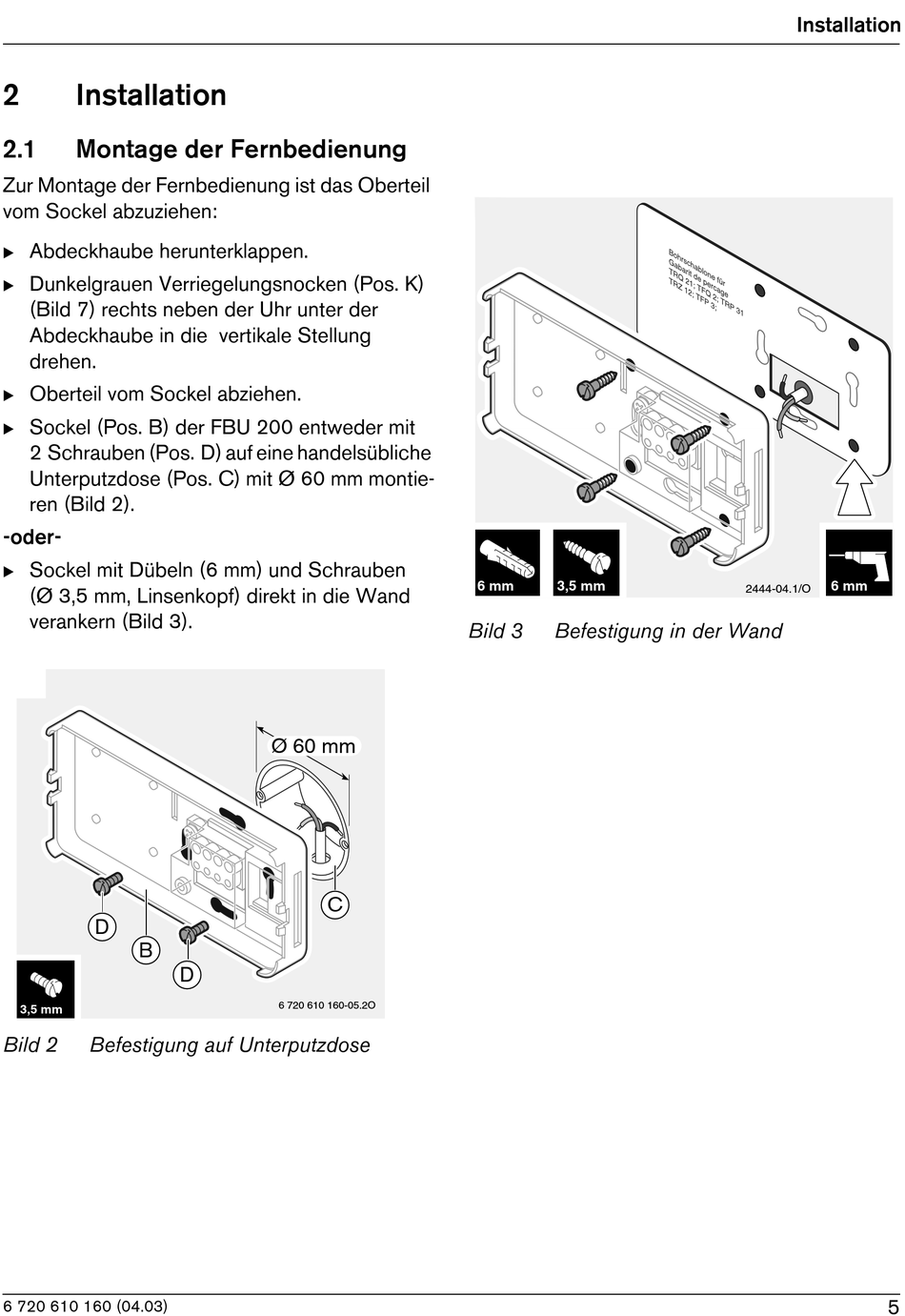

Installation

2.1

Montage der Fernbedienung

Zur Montage der Fernbedienung ist das Oberteil
vom Sockel abzuziehen:
B Abdeckhaube herunterklappen.
B Dunkelgrauen Verriegelungsnocken (Pos. K)
(Bild 7) rechts neben der Uhr unter der
Abdeckhaube in die vertikale Stellung
drehen.
B Oberteil vom Sockel abziehen.
B Sockel (Pos. B) der FBU 200 entweder mit
2 Schrauben (Pos. D) auf eine handelsübliche
Unterputzdose (Pos. C) mit Ø 60 mm montie-
ren (Bild 2).
-oder-
B Sockel mit Dübeln (6 mm) und Schrauben
(Ø 3,5 mm, Linsenkopf) direkt in die Wand
verankern (Bild 3).
D
B
3,5 mm
Bild 2 Befestigung auf Unterputzdose
6 720 610 160 (04.03)
Ø 60 mm
C
D
6 720 610 160-05.2O
6 mm 3,5 mm
Bild 3 Befestigung in der Wand
Installation
6 mm
2444-04.1/O
5
