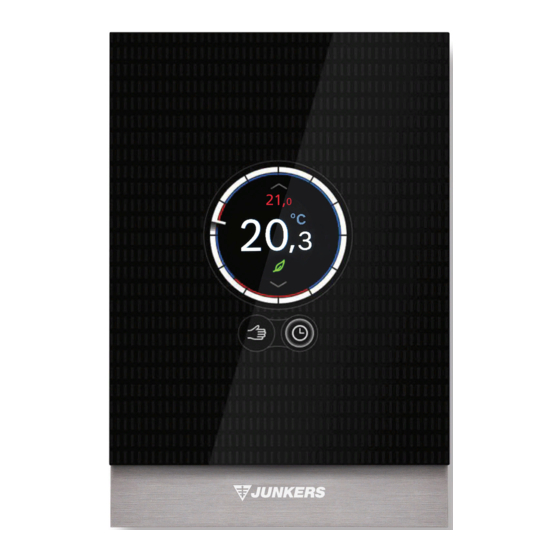

Installation and Operating Manual
Control CT 100
de: Raumthermostat - Fernbedienung
fl: Bedieningseenheid - afstandsbediening
fr: Thermostat d'ambiance - télécommande
6720816252
2
12
23

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Junkers Control CT 100

Inhaltszusammenfassung für Junkers Control CT 100

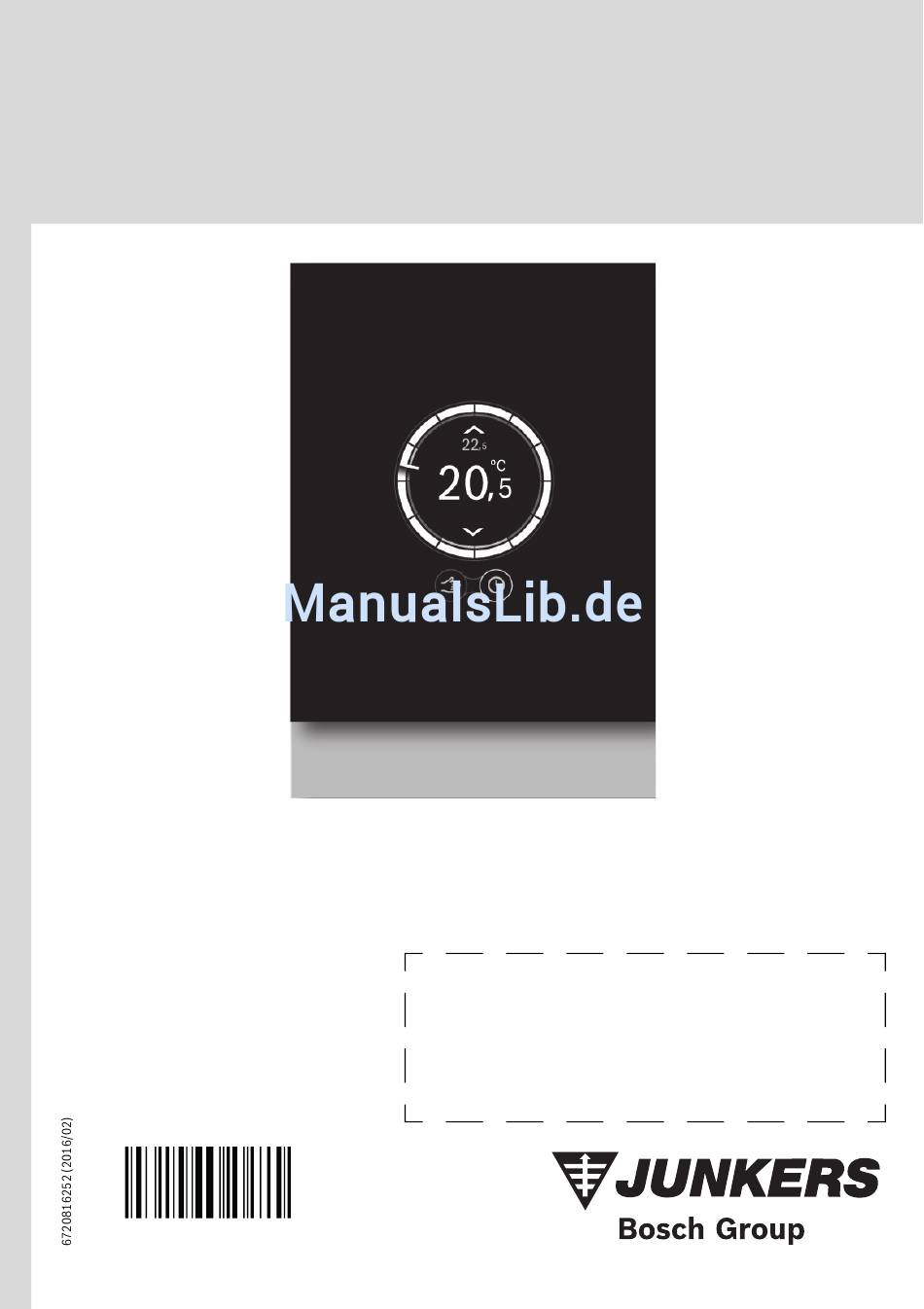

  • Seite 1 Installation and Operating Manual Control CT 100 de: Raumthermostat - Fernbedienung fl: Bedieningseenheid - afstandsbediening fr: Thermostat d’ambiance - télécommande 6720816252...

  • Seite 2: Inhaltsverzeichnis

    8 ErPklasse ........11 Control CT 100 – 6720816252 (2016/02)

  • Seite 3: Umweltschutz/Entsorgung

    Zu Hilfevideos siehe Thermostat-App: [2] Thermostat • info>help>videos [3] Beutel mit Schrauben (2 × ) und Wanddübeln (2 × ) • info>help>frequenctly asked questions (FAQ) [4] Installations-/Bedienungsanleitung oder besuchen Sie die Webseite des Herstellers. Control CT 100 – 6720816252 (2016/02)

  • Seite 4: Touchscreen

    Raumsolltemperatur; wird nur angezeigt, °C °C Urlaubsprogramm aktiv wenn diese von der gemessenen Temperatur abweicht. Sonntagsfunktion aktiv Solltemperatur erhöhen Wi-Fi Solltemperatur senken Handbetrieb Tab. 2 Symbolbenennung Zurück (zurück zum vorherigen Bild/zur vorherigen Funktion) Tab. 2 Symbolbenennung Control CT 100 – 6720816252 (2016/02)

  • Seite 5: Installation

    ▶ Die Verdrahtung zu den Leistungsanschlüs- sen des Kessels L und L entfernen und L und L überbrücken. Zur Vermeidung von Netzinterferenzen sicherstellen, dass der Abstand zwischen EMS-Kabel und Netzkabeln mindestens 100 mm beträgt. EMS-Anschlüsse sind verpolungssicher. Control CT 100 – 6720816252 (2016/02)

  • Seite 6: Montage/Demontage Des Thermostats

    Verbindungsaufbau kann das betreffende Netz wieder „verborgen“ werden. • Nach dem Verbindungsaufbau mit dem Kessel sucht der 6 720 804 655-006.0N Thermostat automatisch nach Wi-Fi-Netzen [1]. Bild 7 Demontage des Thermostats • Die möglichen Wi-Fi-Netze werden angezeigt [2]. Control CT 100 – 6720816252 (2016/02)

  • Seite 7: Verbindungsaufbau Mit Dem Wi-Fi-Netz Und Dem

    ▶ Beliebiges Passwort festlegen und auf dem Deckblatt der ▶ Eine Verbindung mit der App oder der Thermostat-Websei- Bedienungsanleitung notieren. te ist nicht möglich. ▶ Taste 1 drücken ( Bild 9, [4]) um die Suche zu wieder- holen. Control CT 100 – 6720816252 (2016/02)

  • Seite 8: Bedienung

    Auswahl des Handbetriebs/Zeitprogramms [1] Schaltfläche Handbetrieb [2] Schaltfläche Zeitprogramm ▶ Um zwischen diesen Funktionen zu wechseln, kurz die Tas- te für den Handbetrieb oder das Zeitprogramm betätigen. 6720815753-3.1TD Bild 16 Ständig an bzw. aus Control CT 100 – 6720816252 (2016/02)

  • Seite 9: Weitere Funktionen Und Einstellen Des Zeitprogramms

    Installateur oder technischen Kundendienst der Reinigen des Touchscreens Bosch-Gruppe konsultieren. 15 sec 00.00.00 6720815753-4.1TD Bild 17 Touchscreen-Schutz 6 720 804 655-020.1N ▶ Touchscreen innerhalb von 15 Sekunden mit einem saube- Bild 18 Zurücksetzen ren, trockenen Tuch reinigen. Control CT 100 – 6720816252 (2016/02)
  • Seite 10 Der Thermostat arbeitet mit dem Wi-Fi-Standardprotokoll. Im Wi-Fi-Routerpasswort können des- halb keine $-Zeichen verwendet werden. $-Zeichen aus dem Routerpasswort entfernen. Symbol erlischt, wenn die Temperatur über das Display geändert oder der nächste Schaltpunkt im Zeitprogrammbetrieb erreicht ist. bleibt an Tab. 4 Fehlersucheliste Control CT 100 – 6720816252 (2016/02)

  • Seite 11: Erpklasse

    Abhängigkeit von der Außentemperatur und einer ausgewählten Kennlinie für die Witterungsführung ändert. Ein Raumtemperaturfühler überwacht die Raumtemperatur und passt die Parallelverschiebung der Kennlinie für einen besseren Raumkomfort an. Die Regelung erfolgt durch Modulation des Heizgerä- teausgangs. Tab. 5 Control CT 100 – 6720816252 (2016/02)
  • Seite 12 8 ErP klasse ........22 Control CT 100 – 6720816252 (2016/02)

  • Seite 13: Milieubescherming/Recyclage

    Afb. 1 Leveringsomvang • info>help>frequenctly asked questions (FAQ) [1] Wandmontageplaat of bezoek de website van de fabrikant. [2] Bedieningseenheid [3] Zak - schroeven (2 × ) en wandpluggen (2 × ) [4] Installatie/bedieningshandboek Control CT 100 – 6720816252 (2016/02)

  • Seite 14: Touchscreen

    Verhogen ingestelde temperatuur Handbediening Verlagen ingestelde temperatuur Terug (terug naar vorige scherm/functie Tabel 2 Beschrijving van de symbolen Tabel 2 Beschrijving van de symbolen Control CT 100 – 6720816252 (2016/02)

  • Seite 15: Installatie

    L & Afb. 4 Montageplaats bedieningseenheid Zorg ervoor dat de EMS kabel tenminste 100 mm is verwijderd van stroomkabels, om eventuele netspanningsinterferentie te vermijden. EMS verbindingen zijn niet polariteitsgevoelig. Control CT 100 – 6720816252 (2016/02)

  • Seite 16: Aanbrengen Of Afnemen Bedieningseenheid

    “verborgen”. • Eenmaal verbonden met het cv-toestel, zoekt de bedie- 6 720 804 655-006.0N ningseenheid automatisch naar wifi-netwerken [1]. Afb. 7 Afnemen bedieningseenheid • De wifi-netwerk mogelijkheden worden weergegeven [2]. Control CT 100 – 6720816252 (2016/02)
  • Seite 17 ▶ Stel een persoonlijk wachtwoord in en noteer dit op de ▶ Verbinding met de app of bedieningseenheid is niet moge- voorkant van deze handleiding. lijk. ▶ Druk op de 1 toets ( afb. 9, [4]) om opnieuw te zoeken. Control CT 100 – 6720816252 (2016/02)

  • Seite 18: Bediening

    6720815753-2.1TD Afb. 15 Warmwaterschermen Afb. 14 Kies handmatige bediening / tijdprogramma [1] Handmatige modus ring [2] Tijdmodus ring ▶ Druk kort op de toets handbediening of tijdprogramma om te schakelen tussen deze functies. Control CT 100 – 6720816252 (2016/02)

  • Seite 19: Warm Water Permanent Aan Of Uit Zetten

    Toegestane bedrijfstemp. °C 0 tot 45 vice. Datum en tijd worden automatisch gesynchroniseerd. Toegestane relatieve vochtig- 10 tot 90 heid Verbinding (wifi) 802.11b/g Tabel 3 Technische gegevens Control CT 100 – 6720816252 (2016/02)

  • Seite 20: Resetten Bedieningseenheid

    Is de bedieningseenheid verbonden met het Internet ( hfdst. 4.6.3)? Zijn het serienummer en de met de bedieningseen- toegangscode juist ingevoerd? Let op, deze zijn hoofdlettergevoelig. Mogelijk is er een vertraging met heid het opbouwen van de verbinding. Wacht enkele minuten. Tabel 4 Lijst storingen verhelpen Control CT 100 – 6720816252 (2016/02)
  • Seite 21 De software wordt automatisch geüpdatet en hiervoor is een continue internetverbinding nodig. in de bedieningseenheid Wanneer de router niet constant aan is, kan het zijn dat updates gemist worden. ontvangen Tabel 4 Lijst storingen verhelpen Control CT 100 – 6720816252 (2016/02)

  • Seite 22: Erp Klasse

    Een ruimtetemperatuursensor bewaakt de kamertemperatuur en past de compensatiecurve pa- rallelverschuiving aan om het kamercomfort te ver- hogen. Regeling wordt gerealiseerd door het moduleren van het verwarmingsvermogen van het toestel. Tabel 5 Control CT 100 – 6720816252 (2016/02)

  • Seite 23: Explication Des Symboles Et Mesures De Sécurité

    8 Classe ERP ........52 tension de réseau de la chaudière. Control CT 100 – 6720816252 (2016/02)

  • Seite 24: Protection De L'environnement/Recyclage

    6720815753-5.1TD Fig. 1 Pièces fournies Conseils utiles [1] Plaque de montage mural Des vidéos d’aide sont disponibles sur l’application du [2] Thermostat thermostat : Control CT 100 – 6720816252 (2016/02)

  • Seite 25: Ecran Tactile

    Fonction vacances active quement si elle est différente de la tempéra- ture mesurée Fonction dimanche active Augmenter la température définie Wi-Fi Diminuer la température définie Tabl. 2 Description des symboles Tabl. 2 Description des symboles Control CT 100 – 6720816252 (2016/02)

  • Seite 26: Installation

    L Vérifier que le câble EMS se trouve à au moins 100 mm de dis- tance de tout câble d’alimentation afin d’éliminer toute interfé- rence secteur. Les raccordements EMS sont de polarité indifférente. Control CT 100 – 6720816252 (2016/02)

  • Seite 27: Mise En Place/Retrait Du Thermostat

    Toutes les fonctionnalités de l’application risquent alors de ne pas être prises en charge. La version logicielle ins- tallée peut être vérifiée sur l’écran de nettoyage Fig. 9 Sélection du réseau Wi-Fi ( section 7.1, page 30). Control CT 100 – 6720816252 (2016/02)
  • Seite 28 ▶ Saisir le code d’accès unique ( étiquette en première page) de connexion. ▶ Définir un mot de passe personnel et noter l’opération sur la première page de cette notice d’utilisation. Control CT 100 – 6720816252 (2016/02)

  • Seite 29: Opérations

    Choix du mode manuel/programmation horaire [1] Cercle de mode manuel [2] Cercle de mode programmation horaire ▶ Appuyer brièvement sur la touche de mode manuel ou de programmation horaire afin de permuter entre ces deux fonctions. Control CT 100 – 6720816252 (2016/02)

  • Seite 30: Autres Fonctions Et Réglage Du Programme Horaire

    ▶ Suivre les étapes de connexion à un réseau Wi-Fi ( section 4.6.3). Elimination des défauts Les messages d’erreur de la chaudière sont affi- chés à l’écran et envoyés automatiquement à l’application depuis le thermostat. Control CT 100 – 6720816252 (2016/02)

  • Seite 31: Coupure De Courant

    Tous les réseaux Wi-Fi détectés sont affichés à l’écran ( section 4.6.3). Cercle de programmation La connexion au serveur a été interrompue. Attendre le rétablissement de la connexion. horaire du thermostat non affiché Tabl. 4 Liste d’élimination des défauts Control CT 100 – 6720816252 (2016/02)
  • Seite 32 La mise à jour du logiciel est automatique et nécessite une connexion permanente à Internet. cielle du thermostat Si le routeur n’est pas activé en permanence, certaines mises à jour risquent d’être omises. Tabl. 4 Liste d’élimination des défauts Control CT 100 – 6720816252 (2016/02)

  • Seite 33: Classe Erp

    La commande est effectuée par ré- glage de la sortie du dispositif. Tabl. 5 Control CT 100 – 6720816252 (2016/02)
