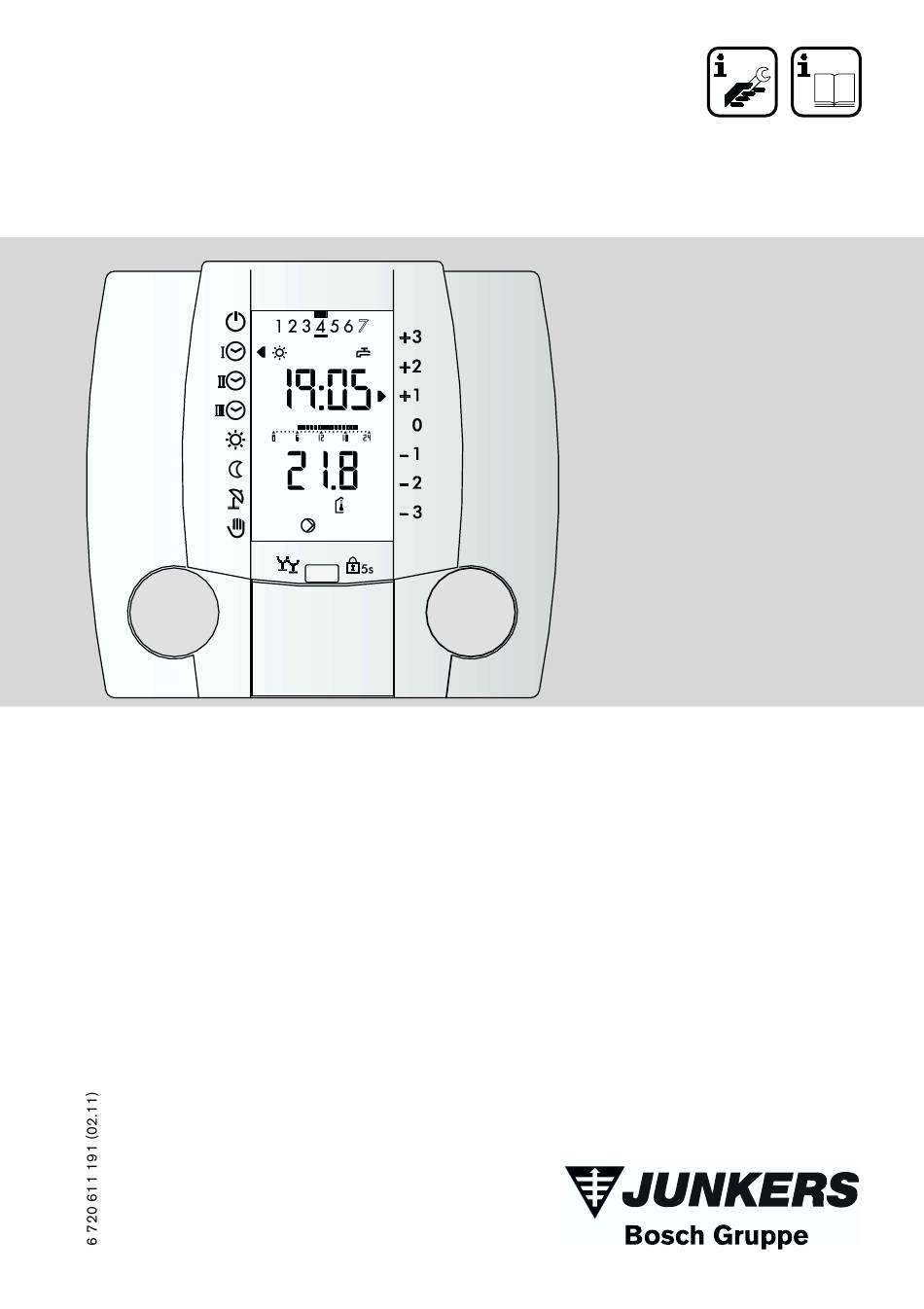

- Seite 1 Fernbedienung für TAP1/TAP2...
- Seite 2 Sehr geehrte Leserin, sehr geehrter Leser Diese Fernbedienung ist ein modernes Gerät mit Einstell- und Abfragemöglichkeiten zum angeschlossenen Heizungsregler. Alle Einstellvorgänge überschreiben die am Regler bestehenden Einstellungen für den betreffenden Heizkreis. Die für Sie bestimmten Informationen zur Handhabung der Fernbedienung sind im vorderen Teil dieser Anleitung zu finden.
-
Seite 3: Bedienelemente
BEDIENELEMENTE: Wahlknopf A und Einstellknopf B, Party- RESET- und CLR-Taste. Funktion in der 1. Bedienebene (bei geschlossener Frontblende) Partytaste Heizung Bediensperrtaste Wahlknopf A Einstellknopf B Betriebsarten Behaglichkeit wählen einstellen Funktion in der 2. Bedienebene (bei offener Frontblende) RESET Wahlknopf A Einstellknopf B Funktionen Werte einstellen... - Seite 4 Übersicht über die Anzeigen Die Abbildung zeigt eine typische Anzeige im Heizbetrieb (Blende geschlossen, 1. Bedienebene) aktuelle Betriebsart Uhrzeit und Wochentag Warmwasser- bereitung frei Cursor markiert gewähl- oder gesperrt te Betriebsart Cursor markiert gewählte Behaglichkeit Temperatur-/Zeitver- Gemessener Wert, lauf für den entspre- mit entsprechendem chenden Tag Symbol, z.B.
-
Seite 5: Inhaltsverzeichnis
Adressierung der FBP ........ - Seite 6 6 720 611 191 (02.11)
-
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Bestimmungsgemäße Verwendung Die vorliegende Fernbedienung ist ein modernes, elektronisches Gerät. Das Gerät entspricht folgenden EU-Richtlinien: • 73/23/EWG "Niederspannungsrichtlinie" • 89/336/EWG "EMV-Richtlinie", einschließlich der Änderungsrichtlinien bis 93/68/EWG Das Gerät ist für den Einsatz zusammen mit einer Heizungseinrichtung entsprechend den Spezifikationen des Herstellers bestimmt. Anderweitige Verwendung des Gerätes ist nicht zulässig. -
Seite 8: Ihre Fernbedienung
Heizungsregler TAP1/TAP2 sicher, dass während den programmierten Zeiten auf die gewünschten Temperaturen geheizt wird. Die Fernbedienung steht laufend im Datenaustausch mit dem Heizungsregler. Die Aktualisierung der Daten zwischen FBP und Regler kann mehrere Minuten dau- ern. Der Datentausch kann gelegentlich eine vorübergehende Rückstellung der Anzeigen bewirken (Zeitanzeige "0:00"). -
Seite 9: Einstellungen 1. Bedienebene
Einstellungen 1. Bedienebene In der "1. Bedienebene" bei geschlossener Frontblende können Sie als Benutzer die Betriebsart der Heizungsanlage wählen und die "Behaglichkeit" einstellen. 3. 1 Betriebsart wählen Mit Wahlknopf A Cursor auf die gewünschte Betriebsart stellen. Im Beispiel Automatikbetrieb I. Die gewählte Betriebsart wird durch den Cursor markiert. -
Seite 10: Übersicht Betriebsarten
Übersicht Betriebsarten Folgende Betriebsarten können gewählt werden: Symbol Funktion Heizung "AUS" (Standby) Automatikbetrieb I Automatikbetrieb II Automatikbetrieb III Heizbetrieb Absenkbetrieb Sommerbetrieb Handbetrieb 6 720 611 191 (02.11) -
Seite 11: Behaglichkeit Einstellen
Behaglichkeit einstellen Die "Behaglichkeit" kann an die Bedürfnisse angepasst werden. Die eingestellte Soll- Raumtemperatur für Normal- und Absenkbetrieb kann so um max. 3 °C erhöht oder gesenkt werden. Die eingestellte Behaglichkeit gilt unverändert für die Betriebsarten "Automatikbetrieb I“, "Automatikbetrieb II", "Automatikbetrieb III", "Heizbetrieb" und "Absenkbetrieb". Mit Einstellknopf B gewünschte Behaglich- keit einstellen. -
Seite 12: Anzeige Der Reglerausgänge
Anzeige der Reglerausgänge Entsprechend der Betriebsart werden im Display die Ausgangsfunktionen angezeigt. Symbol Bezeichnung Mischventil Heizkreis auf Mischventil Heizkreis zu Umwälzpumpe Heizkreis oder Kesselkreis Ladepumpe Warmwasserbereitung Wärmeerzeuger Bediensperre Die Sperre wird mittels der Bediensperrtaste (Par- tytaste) aktiviert. Die Bediensperre gilt für alle Funk- tionen. -
Seite 13: Partyfunktion Für Heizung
Partyfunktion für Heizung Während des Heizbetriebs: Der Heizbetrieb des gewählten Automatikprogrammes wird um 3 Stunden verlängert. Während des Absenkbetriebs: Der Heizbetrieb "Normal" wird ab Drücken der Taste für die nächsten 3 Stunden aktiv. Zum Einschalten kurz die Taste Partyfunktion drücken. Die blinkenden Symbole zeigen, dass die Partyfunktion eingeschaltet ist. -
Seite 14: Einstellungen 2. Bedienebene (Klappe Öffnen)
(Klappe öffnen) Unsachgemäße Veränderungen können Fehlverhalten der Heizungsanla- ge oder eine Beeinträchtigung derer Lebensdauer zur Folge haben. Einstellfunktion Uhrzeit (Nur für FBP am Hauptregler bzw. 1. oder 2. Heizkreis) Raumtemperatur Heizbetrieb "Normal" °C Raumtemperatur Heizbetrieb "Abgesenkt" °C Werte (z.B. Temperaturen) abfragen (Soll-/Istwerte) °C... -
Seite 15: Soll- Und Istwerte Abfragen
4. 1 Soll- und Istwerte abfragen Es können vom Regler genutzte Werte angezeigt werden. 1. Blende öffnen. 2. Mit Wahlknopf A Cursor auf Symbol stellen. 3. Durch Drehen des Einstellknopfs B die verschiedenen Werte abfragen, im Bei- spiel die aktuelle gemittelte Außen- temperatur. -
Seite 16: Istwert In Die Standard-Anzeige (1. Ebene) Übernehmen
Je nach Anlage können dies z.B. folgende aktuellen Temperaturen (Ist- bzw. Sollwerte) sein. Langsames Drehen des Einstellknopfs B: Anzeige der Istwerte. (Nur Symbole) Schnelles Drehen des Einstellknopfs B: Anzeige der Soll- und Istwerte. Symbol Bezeichnung Abk. Anzeige WEZ-Vorlauftemperatur °C Heizkessel Rücklauftemperatur °C Heizkreis-Vorlauftemperatur °C... -
Seite 17: Angleichen Der Angezeigten Raumtemperatur
Angleichen der angezeigten Raumtemperatur Die im Display angezeigte Raumtemperatur (Istwert) kann gemäß folgenden Schritten verändert resp. an den Wert eines anderweitigen Messgerätes angeglichen werden. 1. Blende öffnen 2. Mit Wahlknopf A Cursor auf Symbol stellen. 3. Einstellknopf B drehen bis in der Anzeige "TI"... - Seite 18 6 720 611 191 (02.11)
-
Seite 19: Einstellungen (Fachpersonalebene)
Einstellungen (Fachpersonalebene) Fernbedienung dem Heizkreis zuordnen Bei Heizungsreglern mit mehreren Heizkreisen muss die Fernbedienung auf den zutreffenden Heizkreis adressiert werden, siehe "6.2 Adressierung der FBP", ab Seite 20. 1. Blende öffnen. 2. Mit Wahlknopf A Cursor auf Symbol stellen. 3. Mit Einstellknopf B den Code einstellen z.B 123 (durch mehrfaches Drehen, vor-... -
Seite 20: Adressierung Der Fbp
FB 9 5 (Folgeregler) FB 10 Hinweis: Die Adressierung wird als einzige Datei in der FBP gespeichert. Bei Strom- unterbruch/Stromausfall bleibt die Einstellung auf Zeit gespeichert. Adress- einstellungen größer als FB 10 haben bei Reglern TAP1/TAP2 keine Auswirkung. Die Fernbedienung kann jedoch so nicht betrieben werden. -
Seite 21: Montage- Und Installationshinweise
Montage- und Installationshinweise Sofern die Fernbedienung zur Raumtemperaturerfassung genutzt wird, sind nachfol- gende Hinweise gem. "6.3.1 Bestimmung des Montageortes" zu berücksichtigen. 6.3.1 Bestimmung des Montageortes • Im Referenzraum an einer Innenwand mit normal beheiztem Neben- raum. In diesem Raum dürfen keine weiteren Regelgeräte, z. B. Ther- mostatventile, wirksam sein. -
Seite 22: Anschlussbelegung
Anschlussbelegung PM 2970/75 TAP1/TAP2 IT 5711 (11) Signal (10) Schalten Sie die Spannung an der Heizungseinrichtung erst wieder ein wenn alle Verdrahtungsarbeiten abgeschlossen sind und die Fernbedie- nung auf dem Sockel aufgesteckt ist. (Initialisierung der Elektronik) Warten Sie bis die Temperaturanzeige richtige Werte anzeigt, bevor sie mit den Einstellungen beginnen. -
Seite 23: Inbetriebnahme Und Anlagenprüfung
Prüfen Sie bei der Inbetriebnahme ob: • die Heizungseinrichtung eingeschaltet ist! • an der FBP die Betriebsart des Heizungsreglers angezeigt wird! • am Heizungsregler die Raumtemperatur der FBP abgelesen werden kann! • keine resp. falsche Heizkreiszuordnung, siehe "6.1 Fernbedienung dem Heiz- kreis zuordnen", Seite 19... -
Seite 24: Prüfung Der Fernbedienung
Seite 4. Wenn die FBP anschließend zur Normalanzeige übergeht, war der interne Funktions- test erfolgreich. Während der Initialisierung zeigt die FBP als Uhrzeit "0:00" an Hinweis: Die RESET-Funktion startet die Fernbedienung und liest die Parameter und Uhrenprogramme neu aus dem Regler. -
Seite 25: Technische Daten
Technische Daten Spannungsversorgung über Bus-Leitung Umgebungstemperatur im Betrieb 0 °C ... 50 °C Umgebungstemperatur Lager/Transport -20 °C ... 60 °C Feuchtigkeit im Betrieb max. 85 %; nicht kondensierend eBUS 2-Draht Bus, verdrillt, max. 50 m, min. • Busleitung, Länge, Querschnitt: 0,5 mm •... -
Seite 26: Maßbilder
8. 1 Maßbilder FB 5811 106 mm 29 mm Montagesockel 91 mm 56 mm 4 mm 38 mm 60 mm 6 720 611 191 (02.11) -
Seite 27: Index
