Angaben zum Gerät
1 Angaben zum Gerät
1.1 Gerätebeschreibung
Die Fernbedienung dient zur:
• Sicherung und Überwachung der Wohnungs-
lüftungsgeräte LW 120, LW 200, LW 350
und LW 750
• Bedienung des Abluftkollektors ALK in Anla-
gen mit Erdwärmepumpen.
Die Fernbedienung FBU 200 bietet neben der
manuellen Lüftereinstellung auch die Möglichkeit
eines automatischen Stufenwechsels über die
Zeitschaltuhr. Dadurch ist beispielsweise ein
automatischer Absenkbetrieb über die Nacht-
stunden möglich.
Zusätzlich ist an der Fernbedienung die Einstel-
lung von Sommer- und Winterbetrieb möglich
sowie eine Kontrollanzeige für den Gerätebetrieb
und eine Filterverschmutzung integriert.
1.2

Technische Daten

Geräteabmessung
(BxHxT)
Spannungsversorgung
Maximaler Anlaufstrom
Betriebsartenschalter:
- Stellung 1 (Stufe 1)
- Stellung 2 (Stufe 2)
- Stellung 3 (Stufe 3)
- Stellung
Anschlussleitung
zul. Umgebungs-
temperatur
Schutzklasse
Schutzart
4
FBU 200 mit
LW 120...750 ALK
50 x 90 x 35 mm
230 V-AC
3,15 A
125 V 125 V
1,1 A 0,44 A
170 V 150 V
1,5 A 0,54 A
230 V 230 V
2,5 A 0,62 A
max. 230 V max. 230 V
max. 2,5 A max. 2,5 A
2
7 x 1,5 mm
+3...+40°C
II
IP 20
1.3 Steckbrückenbelegung bei
automatischem
Stufenwechsel

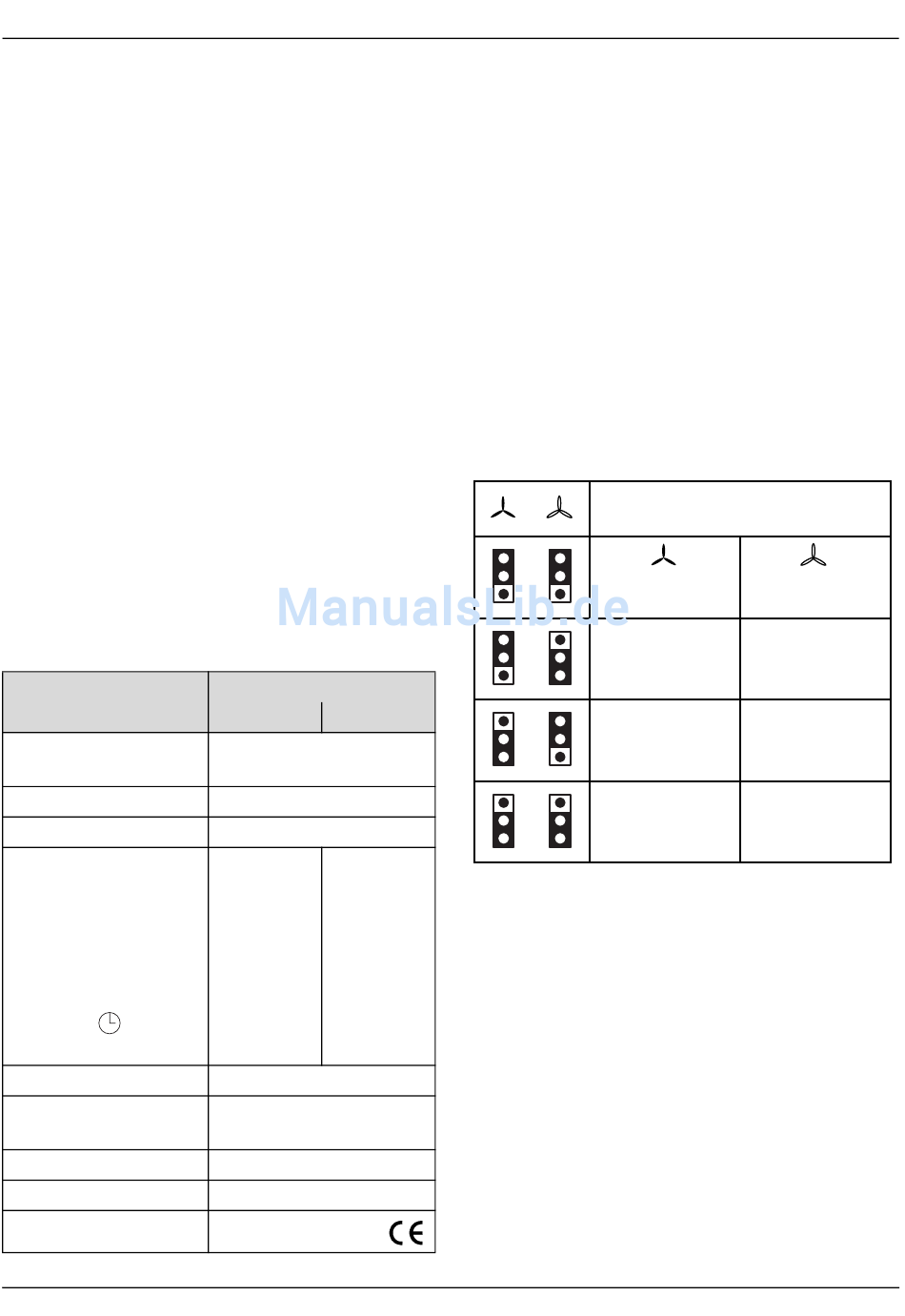

Aus der nachfolgenden Tabelle im Bild 1 kann
eine Zuordnung des automatischen Stufenwech-
sels über die Steckbrückenbelegung entnom-
men werden. Entscheidend ist hierbei die
Jumpersteckung in der Stiftleiste. Mit der
werkseitigen Steckbrückenbelegung wird von
Stufe 2 automatisch auf Stufe 1 gewechselt
(siehe auch Bild 4 bzw. Bild 5, Klemmenbele-
gung).
Normalbetrieb
Stufe 2
Stufe 2
Stufe 3
Stufe 3
6 720 610 160-03.1O
Bild 1
Lüfterstufe bei
Absenkbetrieb
Stufe 1
Stufe 2
Stufe 1
Stufe 2
6 720 610 160 (04.03)
