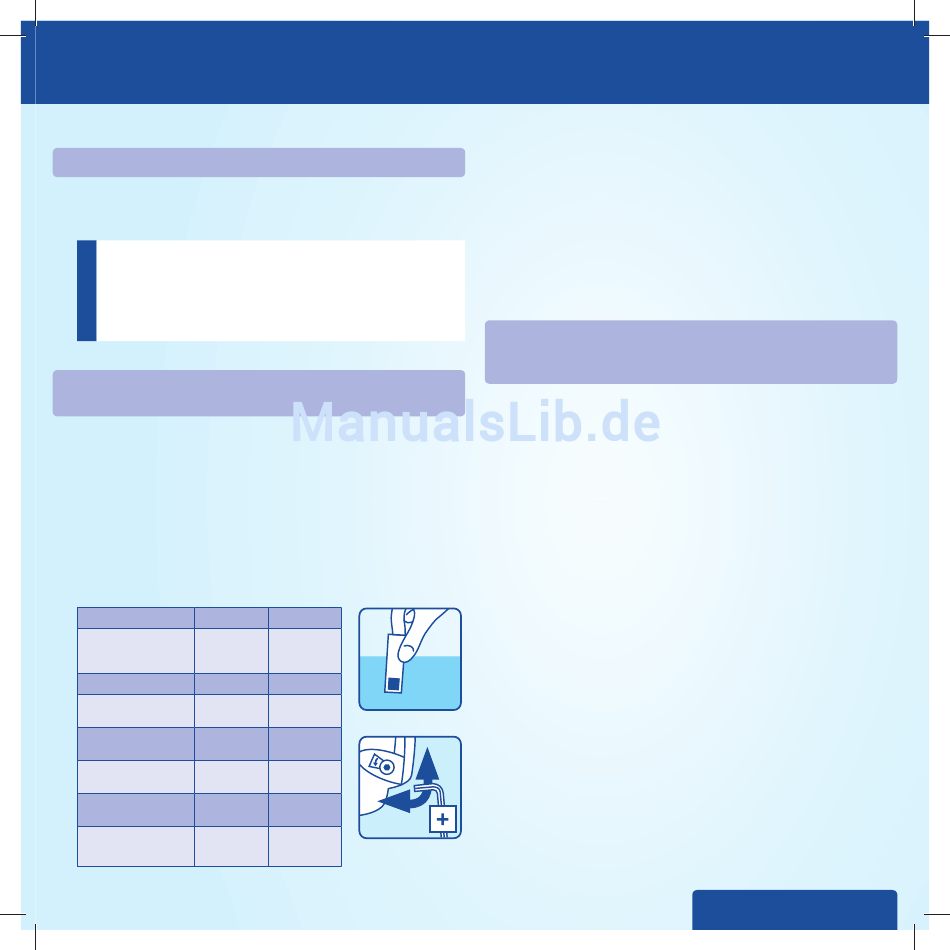

Zestaw On Line Active Plus – łatwa instalacja
Przed rozpoczęciem instalacji sprawdź, czy dostępne są wszystkie
elementy (patrz rys. 1) i zalecane narzędzia.
Instalacja składa się z 7 kroków.
Przed instalacją przeczytaj rozdział 7 „Dane techniczne"
i rozdział 9 „Ważne informacje". Po przechowywaniu i trans-
portowaniu w temperaturze poniżej 0°C przed rozpoczęciem
!
użytkowania produkt musi być przechowywany w otwartym
oryginalnym opakowaniu przez co najmniej 24 godziny
w temperaturze otoczenia podanej w rozdziale 7.
3.1
Krok 1: Wybór twardości węglanowej (++/+)
na głowicy fi ltra
W celu ustawienia twardości węglanowej używanej wody
na głowicy fi ltra, należy najpierw wykonać test twardości przy
użyciu paska testowego dostępnego w komplecie.
Pasek znajduje się w opakowaniu niniejszej instrukcji obsługi.
Korzystanie z paska testowego:
• Zanurz na 1 sekundę czerwoną część paska w szklance z wodą
wodociągową.
• Po upływie minuty porównaj kolor pola próbnego z tabelą
i odczytaj prawidłowe ustawienie.
W zależności od koloru paska testowego należy ustawić głowicę
fi ltra w poniższy sposób.
Ustawienie
+
Czerwony,
Kolor
pomarań-
czowy, żółty
Pojemno
1000 l
Twardość węglanowa
do 8.5
niemiecka [°dH]
Twardość węglanowa
do 10.6
angielska [°dH]
Twardość węglanowa
do 15.2
francuska [°dH]
Granów na galon
do 8.9
CaCO3 [gpg CaCO3]
Miligramów na litr
do 151
CaCO3 [mg/l CaO3]
++
Zielony,
ciemnozielony
500 l
powyżej 8.5
(rys. 2)
powyżej 10.6
powyżej 15.2
powyżej 8.9
powyżej 151
(rys. 3)
Domyślne ustawienie głowicy fi ltra to „++". Aby zmienić ustawie-
nie użyj klucza imbusowego (5 mm). Obracaj klucz w kierunku
wskazywanym przez strzałkę, aż w okienku ukaże się „+". Aby
ustawić głowicę dla wkładu fi ltrującego On Line Active A 1000,
patrz rozdział 4.
Głowica fi ltra wyposażona jest w zainstalowany regulator prze-
pływu, który zapewnia równomierny przepływ z kranu, nawet jeśli
występuje wyższe ciśnienie wody.
Informacje dotyczące twardości węglanowej można również uzy-
skać w lokalnych zakładach wodociągowych.
3.2
Krok 2: Programowanie elektronicznego
wskaźnika wymiany wkładu fi ltrującego
BRITA
A Czynności wstępne:
Elektroniczny wskaźnik wymiany wkładu fi ltrującego BRITA usta-
wiony na „++" jest zainstalowany w kranie do fi ltrowanej wody
BRITA z diodami.
– Najpierw zdejmij pasek w kierunku wskazanym strzałką.
– Dioda elektronicznego wskaźnika wymiany wkładu fi ltrującego
będzie migać raz na czerwono, a raz na niebiesko. Jeśli dźwignia
kranu do fi ltrowanej wody BRITA z diodami będzie ustawiona
w pozycji otwarcia, dioda będzie stale migać na niebiesko.
B Wkładanie elektronicznego wskaźnika wymiany
wkładu fi ltrującego BRITA z ustawieniem„+"
Jeśli ustawienie głowicy zostało zmienione na „+", należy
pamiętać, że elektroniczny wskaźnik wymiany wkładu fi ltrującego
powinien także zostać przestawiony.
a Spójrz na dolną część dźwigni kranu do fi ltrowanej wody BRITA z
diodami i wyjmij elektroniczny wskaźnik wymiany wkładu fi ltrują-
cego (widoczny jako czarny gumowy element).
b Ostrożnie wyjmij baterię i umieść ją w drugim wskaźniku wymiany
wkładu w odrębnej komorze oznaczonej symbolem „+".
c Biegun „+" baterii powinien znajdować się u góry. Gdy tylko
bateria zostanie w pełni podłączona, w tylnej części elektronicz-
nego wskaźnika wymiany wkładu BRITA jednokrotnie zamiga
dioda czerwona, a następnie dioda niebieska. Jest to informacja,
że elektroniczny wskaźnik wymiany wkładu BRITA został przygo-
towany do pracy.
d Umieść elektroniczny wskaźnik wymiany wkładu fi ltrującego
BRITA z ustawieniem „+" w miejscu na wskaźnik. Część z
baterią powinna być skierowana w stronę logo BRITA. Dioda
będzie teraz migać na niebiesko, jeśli ustawisz dźwignię kranu do
fi ltrowanej wody BRITA z diodami w pozycji otwarcia.
