7.2.4 Trichterlautsprecher/Nebelhörner
Nur in Verbindung mit einer Zusatzplatine (Extra) verfügbar.
Bis zu zwei separate Trichterlautsprecher/Nebelhörner können
an die RS86/RS87 angeschlossen werden (normalerweise wird
einer vorn und einer achtern montiert). Die Trichterlautsprecher
an die „AFT/FWD HAILERS" Anschlüsse der Sende-/
Empfangseinheit anschließen (Abb. 7.9).
Terminal Kabel-
Nummer referenz
1 Achtern +
2 Achtern –
3 Vorn +
4 Vorn –

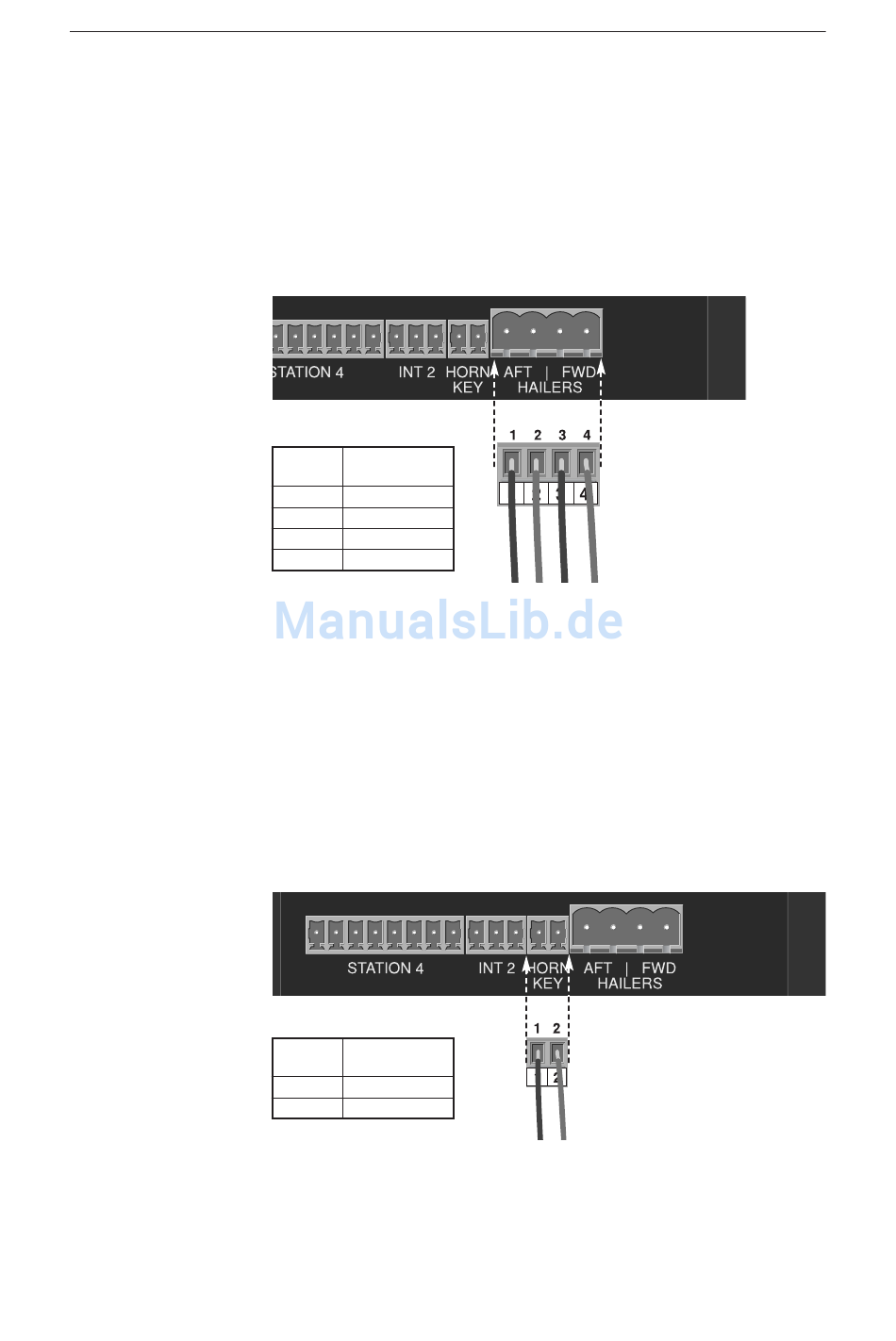

Abb. 7.9 - Trichterlautsprecheranschluss
Terminals sollten nicht gemeinsam geerdet wer-
den, da dies eine dauerhafte Beschädigung der
RS86/RS87 zur Folge hat.

7.2.5 Nebelhorn-Fernbedienungstaste

Nur in Verbindung mit einer Zusatzplatine (Extra) verfügbar.
Mit Hilfe der Fernbedienungstaste kann das Nebelhorn aktiviert
werden. Die Fernbedienungstaste mit den, auf der Anschluss-
leiste mit "HORN KEY" markierten Anschlüssen verbinden
(Abb. 7.10).
Terminal Draht-
Nummer farbe
1 Rot
2 Blau
Abb. 7.10 - Nebelhorn-Fernbedienungstasten-Anschluss
Durch Drücken dieser Taste kann das Nebelhorn zu jeder Zeit
aktiviert werden, unabhängig davon, in welchem Modus sich
die RS86/RS87 befindet.
