RESOL DeltaSol
Universeller Temperaturdifferenzregler für Solar- und Heizsysteme
Montage- und Bedienungsanleitung

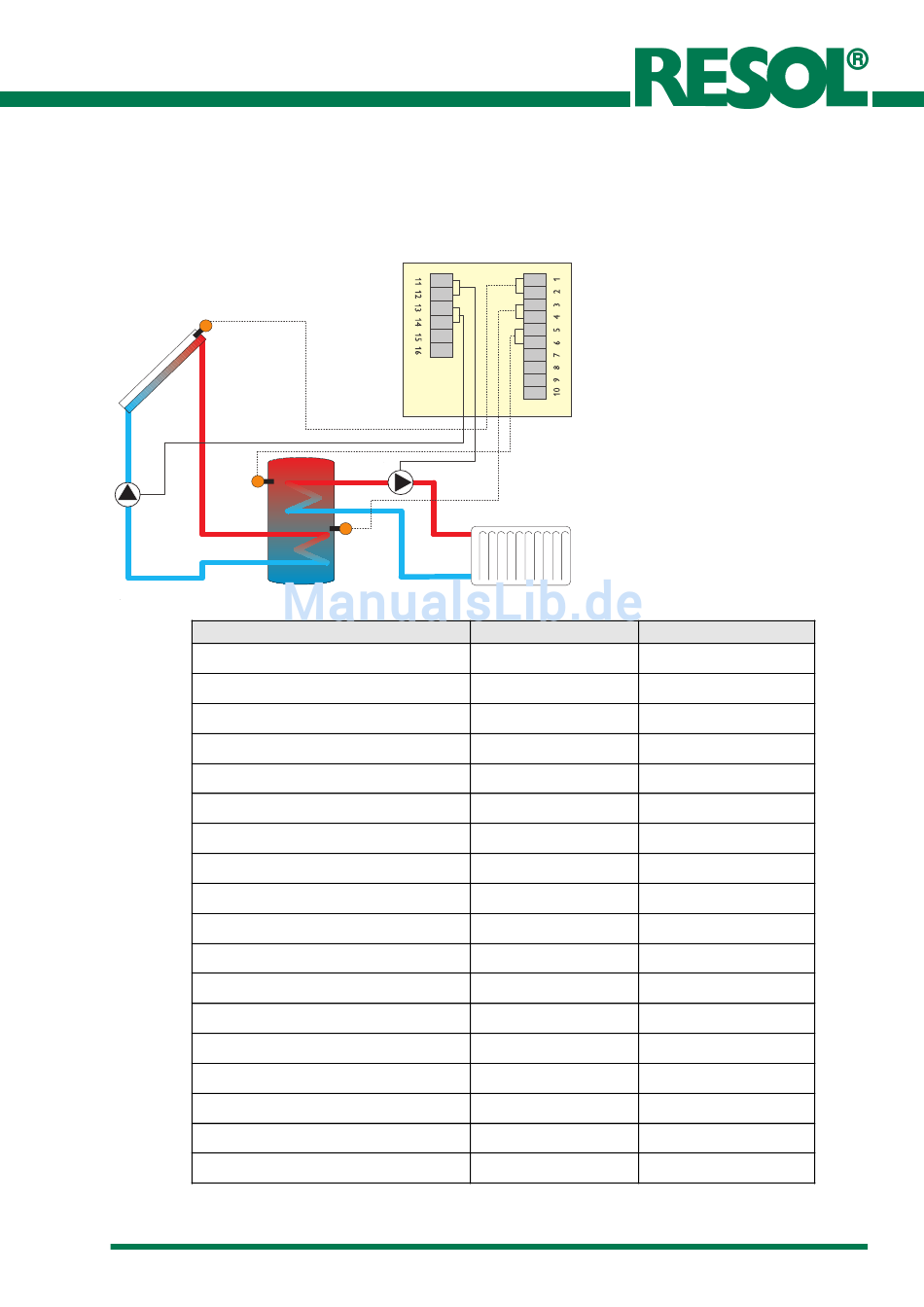

6.7 System 1, Solarsystem mit Thermostatfunktion zur Überschusswärmenutzung:
2
6
4
Einstellwerte / System
Optionen / Thermostat R2
Einstellwerte / min Drehz.
Einstellwerte / ∆ Tein1
Einstellwerte / ∆ Taus1
Einstellwerte / Tmax Sp1
Einstellwerte / Therm ein
Einstellwerte / Therm aus
Einstellwerte / Therm ein (Zeit)
Einstellwerte / Therm aus (Zeit)
Optionen / Frostschutz
Optionen / Sp-Schutz
Optionen / Röhrenkol.
Optionen / Rückkühlung
Optionen / Kollektorkühl.
Optionen / Bypass
Optionen / ∆ T R2
Optionen / Tmin
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
®
Pro
5
3
Menüpunkt
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 17/28
1
Der Regler (1) ermittelt die Temperatur-
differenz zwischen Kollektorfühler S1 (2) und
Speicherfühler S2 (3). Sobald die Differenz
größer oder gleich dem eingestellten Wert
für die Einschalttemperaturdifferenz (∆Tein1)
ist, wird die Pumpe (4) eingeschaltet und da-
mit der Speicher geladen, bis die Ausschalt-
temperaturdifferenz (∆Taus1) erreicht
ist.Wenn der Speicher seine Maximaltem-
peratur (Tmax Sp1) erreicht hat wird die
Solarkreispumpe (4) ausgeschaltet. Mit dem
3. Temperaturfühler S3 (6) im oberen Spei-
cherbereich wird über die optional zu-
geschaltete Thermostatfunktion die Kühl-
kreislaufpumpe eingeschaltet und damit die
Überschusswärme abgeführt.
Werkseinstellungen Gewählte Einstellung
1
N
30 %
4.0 K
2.0 K
60°C
0.0°C
0.0°C
0:00
0:00
N
J
N
N
J
N
N
N
1
J
gewünschte Einschalttemp.
z.B. 60 °C
gewünschte Ausschalttemp.
z.B. 58 °C
N
N
N
