HINWEIS
Falsche Montage (Drehpunkt / Ausgleichsscheibe kann dazu
führen, dass der Link zu viel Spiel hat und dadurch Verschleiss
oder Beschädigung mit sich bringen.
Bitte nicht zu fest anziehen. Verwenden Sie einen Drehmoment-
schlüssel.
Achten Sie darauf, die Verbindungsklemmschrauben vor der Montage zu lösen.
Prüfen Sie vor der Montage alle Lager auf ihren guten Zustand. Wenn nötig auswechseln.
Reinigen Sie sie und tragen Sie Schraubenkleber Loctite 242 (blau) auf die Schraubengewinde auf.
Nach der Reinigung tragen Sie ein wenig Fett auf die Achsen und auf die wichtigsten Abstandsscheiben auf.

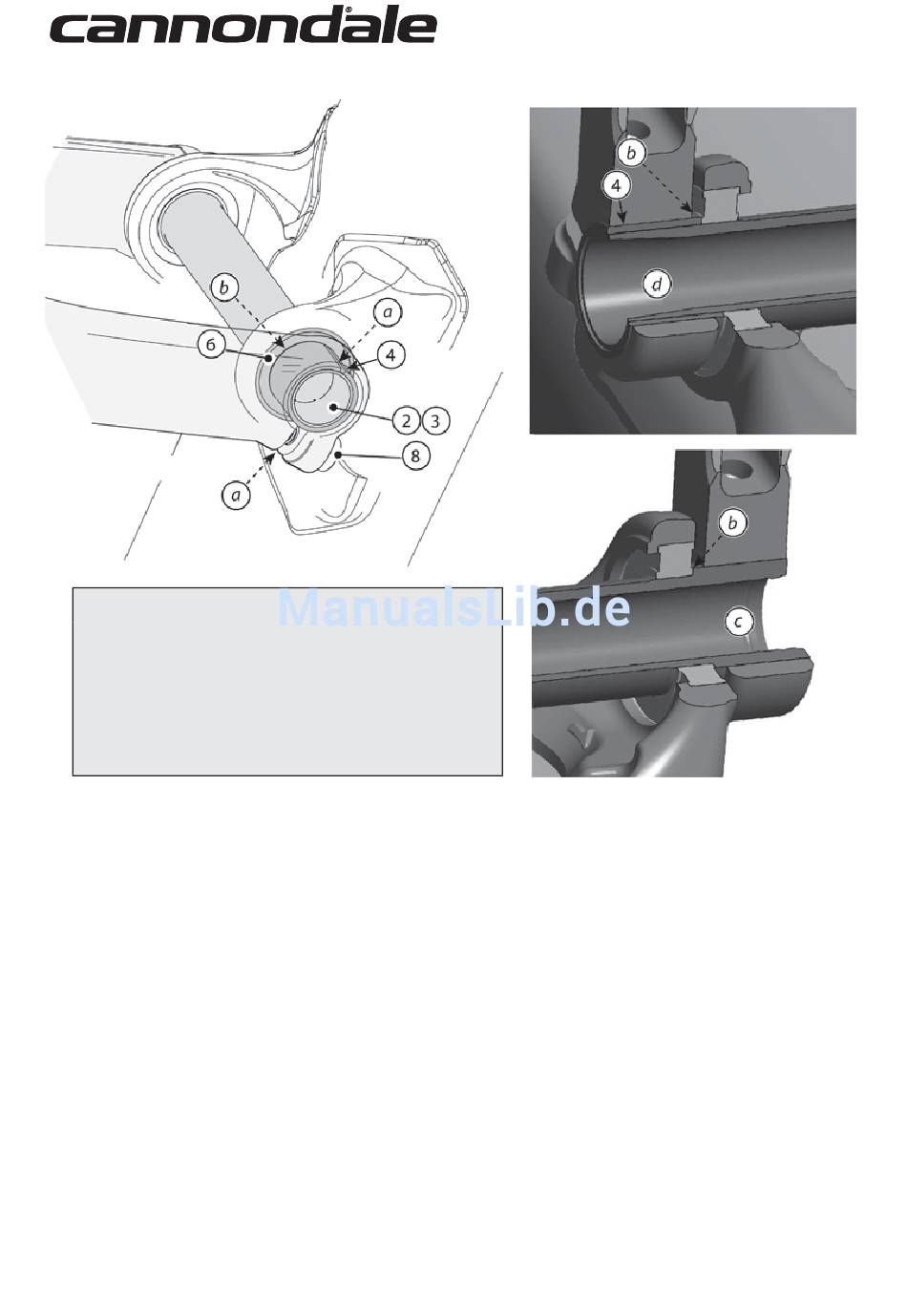

Verwenden Sie Werkzeug KP169/, um Drehpunkt und die Hauptabstandsscheibe zusammenzubauen. Diese müssen vor dem
Festziehen der Klemmschrauben am inneren Laufring des Lagers positioniert sein. Befestigen Sie die Drehpunkte mit dem
Werkzeug, so dass der Spalt zwischen Lager und Link auf beiden Seiten gleich gross ist.
10
10
Ziehen Sie mit 5 Nm, 44 InLbs fest an.
Schieben Sie die Unterrohr- Link-Achse und SS-Hebelachse,
wie abgebildet an den einander gegenüberliegenden Seiten des Links ein.
Führen Sie die Kabel sauber um den Drehpunkt. Siehe „Kabel Führung".
