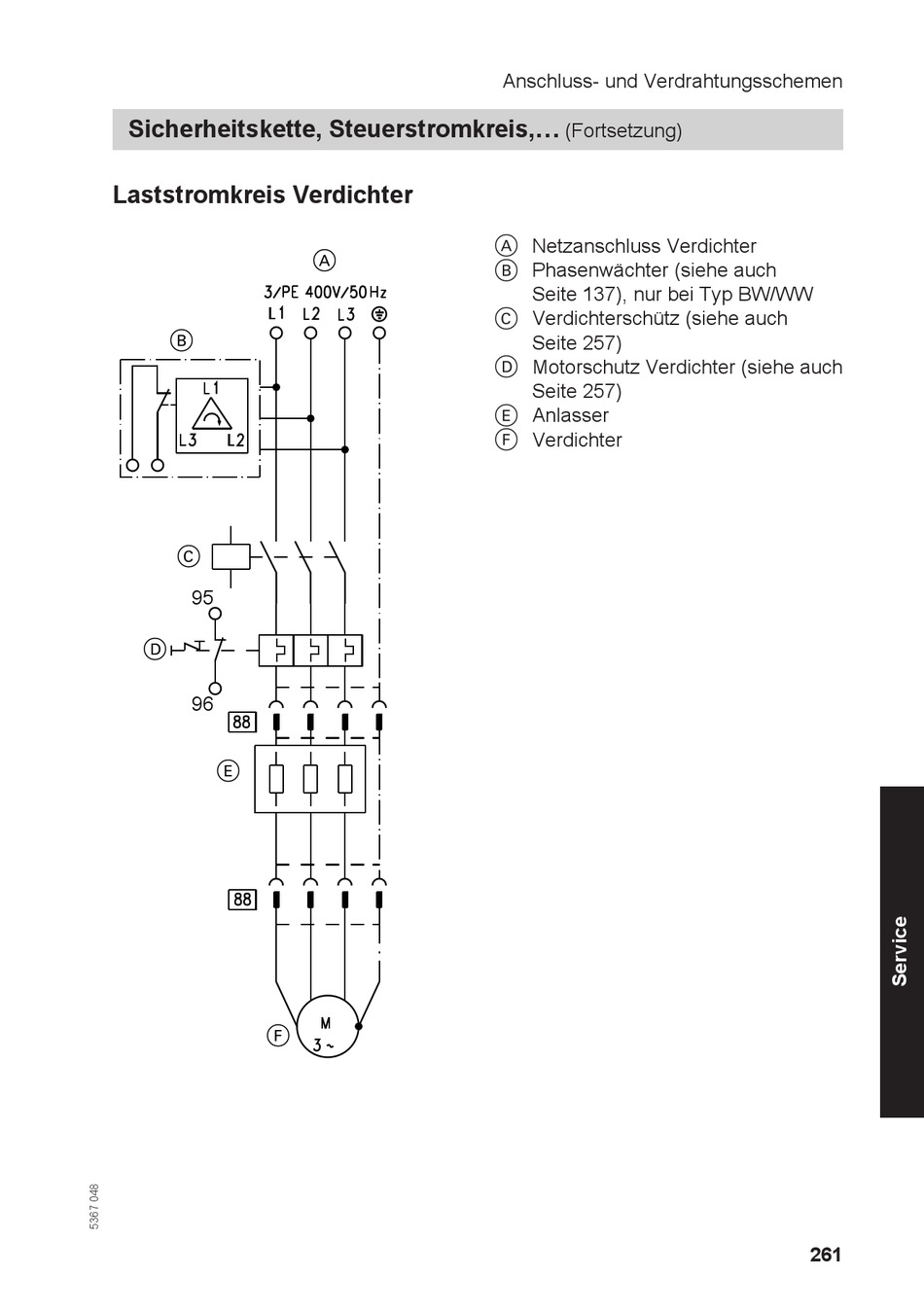

Sicherheitskette, Steuerstromkreis,...
Laststromkreis Verdichter
B
C
95
D
96
E
F
A
Anschluss- und Verdrahtungsschemen
(Fortsetzung)
A Netzanschluss Verdichter
B Phasenwächter (siehe auch
Seite 137), nur bei Typ BW/WW
C Verdichterschütz (siehe auch
Seite 257)
D Motorschutz Verdichter (siehe auch
Seite 257)
E Anlasser
F Verdichter
261
