Richtungen zur Auswahl. (1a (vormals -->) entspricht Kontakt 1a, 1b (vormals <--) ent-
spricht Kontakt 1b auf dem Rückmeldemodul.) --> oder <-- wird mit der entsprechenden
Pfeiltaste ausgewählt
Hier wird die zu schaltende Weichenadresse mit der Schaltrichtung <-- oder --> eingege-
●
ben.
Die Befehlsanzeige ist zwar vorhanden, hat hier aber zur Zeit keine Funktion.
●
Hier wird die Wartezeit in Sekunden festgelegt (Wert von 1-255)
●
Nach der kompletten Eingabe werden die Eingaben gespeichert, aber sie sind noch nicht aktiv.
Rufen Sie dazu die gewünschte Automatik (alle zuvor eingestellten Eingaben werde nun angezeigt)
und aktivieren Sie die Fahrautomatik mit der rechten Pfeiltaste
tion durch Aufrufen der gewünschten Automatik und der linken Pfeiltaste
HINWEIS: Die Aktivierung bzw. Deaktivierung der Automatikfunktion wird im Anzeigefeld des Navi-
gators nicht angezeigt. Die Daten der Aktivierung werden nur in der Datenbank der Zentralstation
gehalten, wenn sie unter den Automatikfunktionen in der Zentralstation auch gespeichert wurden.
Siehe Betriebsanleitungen DiMAX 1200Z, DiMAX 1210Z, DiMAX 800Z.
Hier ein Beispiel einer einfachen Weichensteuerung:

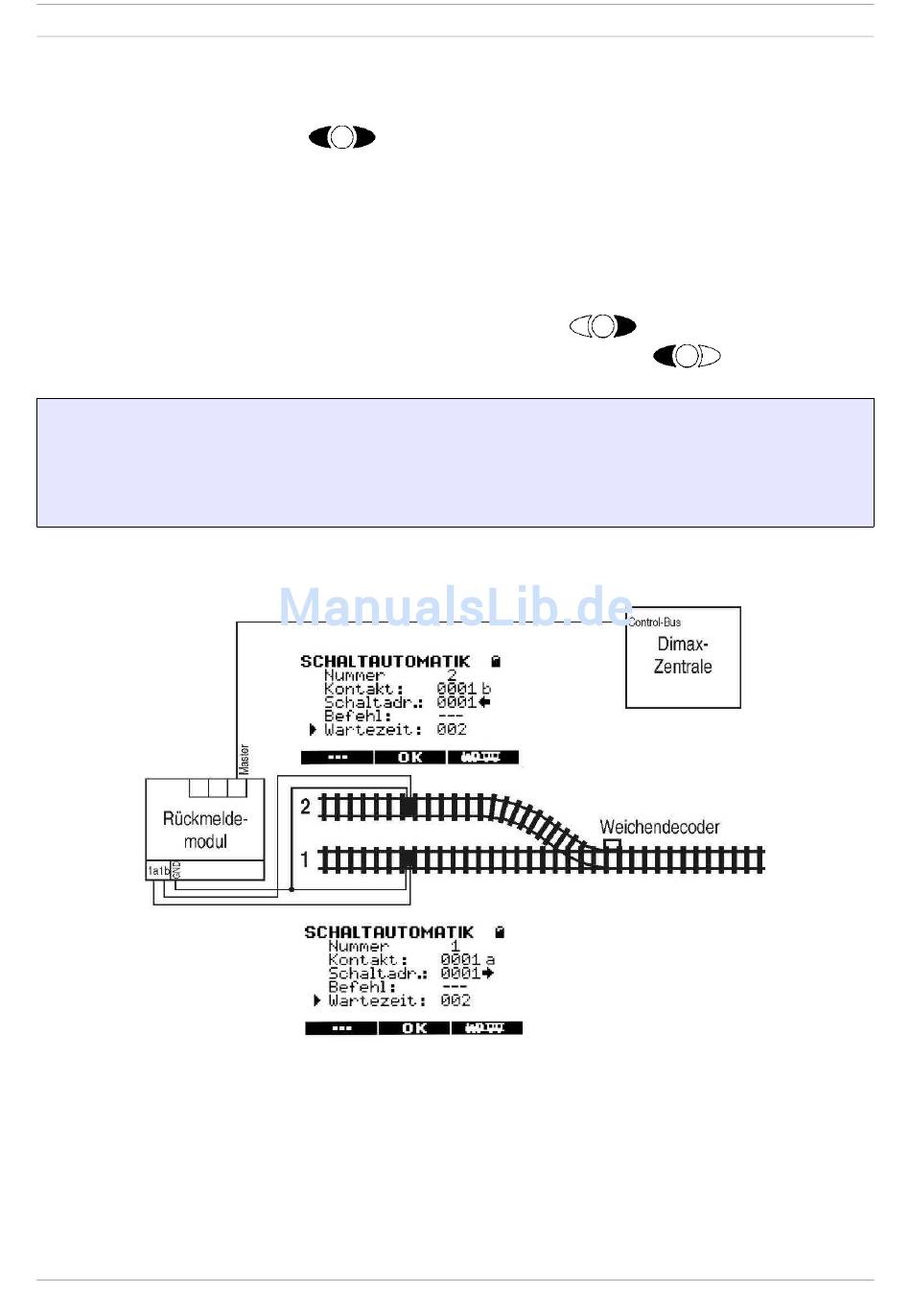

Prinzipaufbau einer einfachen Schaltautomatik
Mit dem Aufbau im obigen Beispiel schalten Sie die Weiche automatisch in die richtige Richtung, je
nachdem ob die Lok aus Gleis 1 oder 2 kommt.
