1.2.2. DAS DISPLAY

A
Das große Grafikdisplay gibt jederzeit detaillierte Auskunft über den Zustand der Lok und der Anla-
ge. Mit einer Fläche von über 14cm 2 und einer Abmessung von 54mm x 26mm sind die Informatio-
nen jederzeit gut lesbar. Unter anderem zeigt das Display im Betrieb die Konfigurationsdaten wie
z.B. Lokbild, Lokname, Lokadresse, ansteuerbaren Fahrstufen, paralleler oder serieller Ansteue-
rung der Funktionen, aktive Funktionen von 1 bis 16, Fahrtrichtung, aktuelle Geschwindigkeit in
Fahrstufen, Aussteuerungsanzeige für die gefahrene Geschwindigkeit, etc.. Die Hintergrundbe-
leuchtung des Displays wird im Menü ein- und ausgeschaltet.

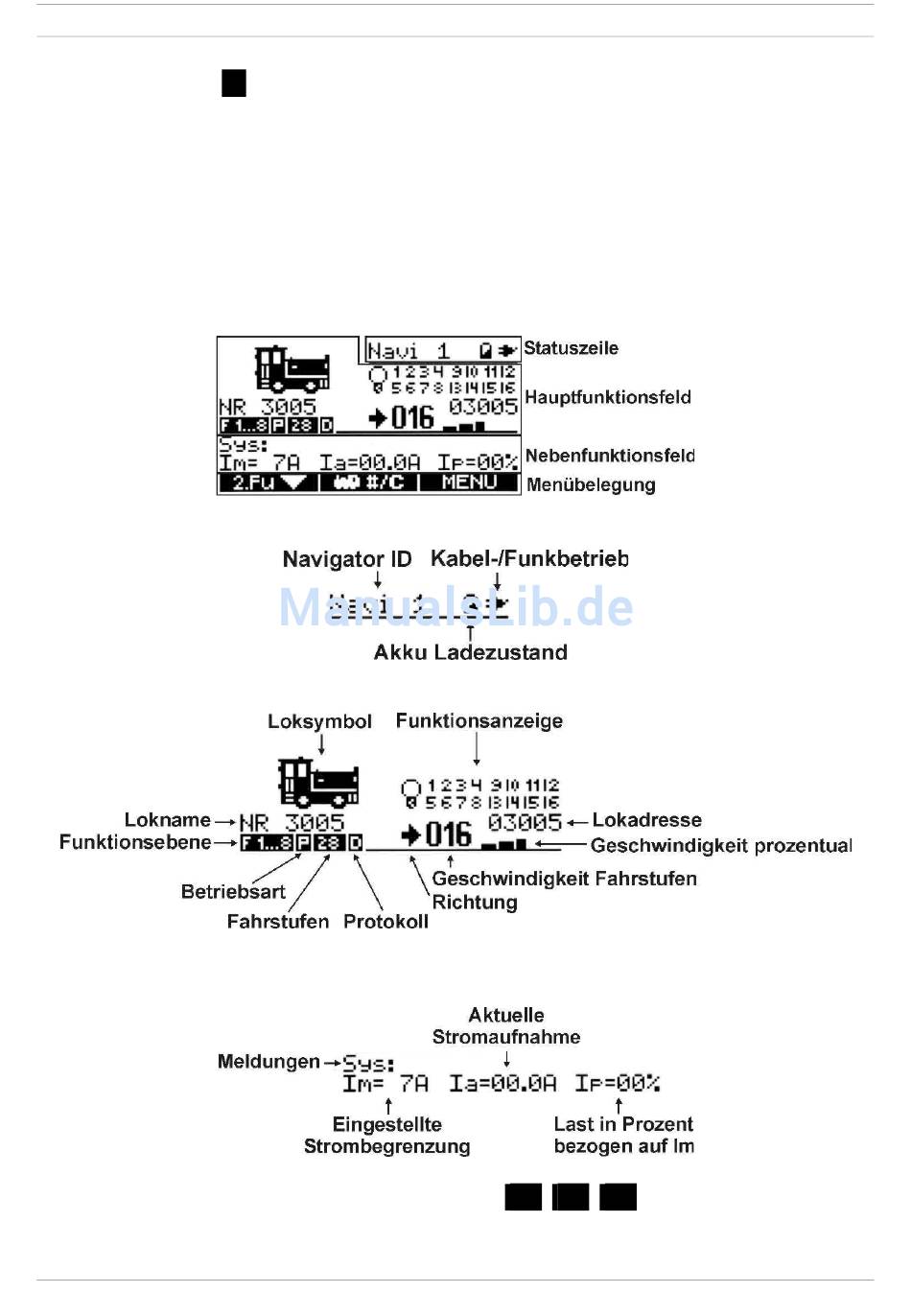

Hier die grundsätzliche Unterteilung des Displays:
Die Statuszeile:
Das Hauptfunktionsfeld:
Das Nebenfunktionsfeld zeigt beim Einschalten folgende Infos:
M1 M2 M3
Die Menüzeile zeigt die aktuelle Belegung der 3 Tasten , , .
