VIPA System 300S
Einstellung Standard
CPU-Parameter
10.3
TIA Portal - Hardware-Konfiguration - I/O-Module
Hardware-Konfiguration
der Module
HB140 | CPU | 315-4NE23 | DE | 16-36
5.

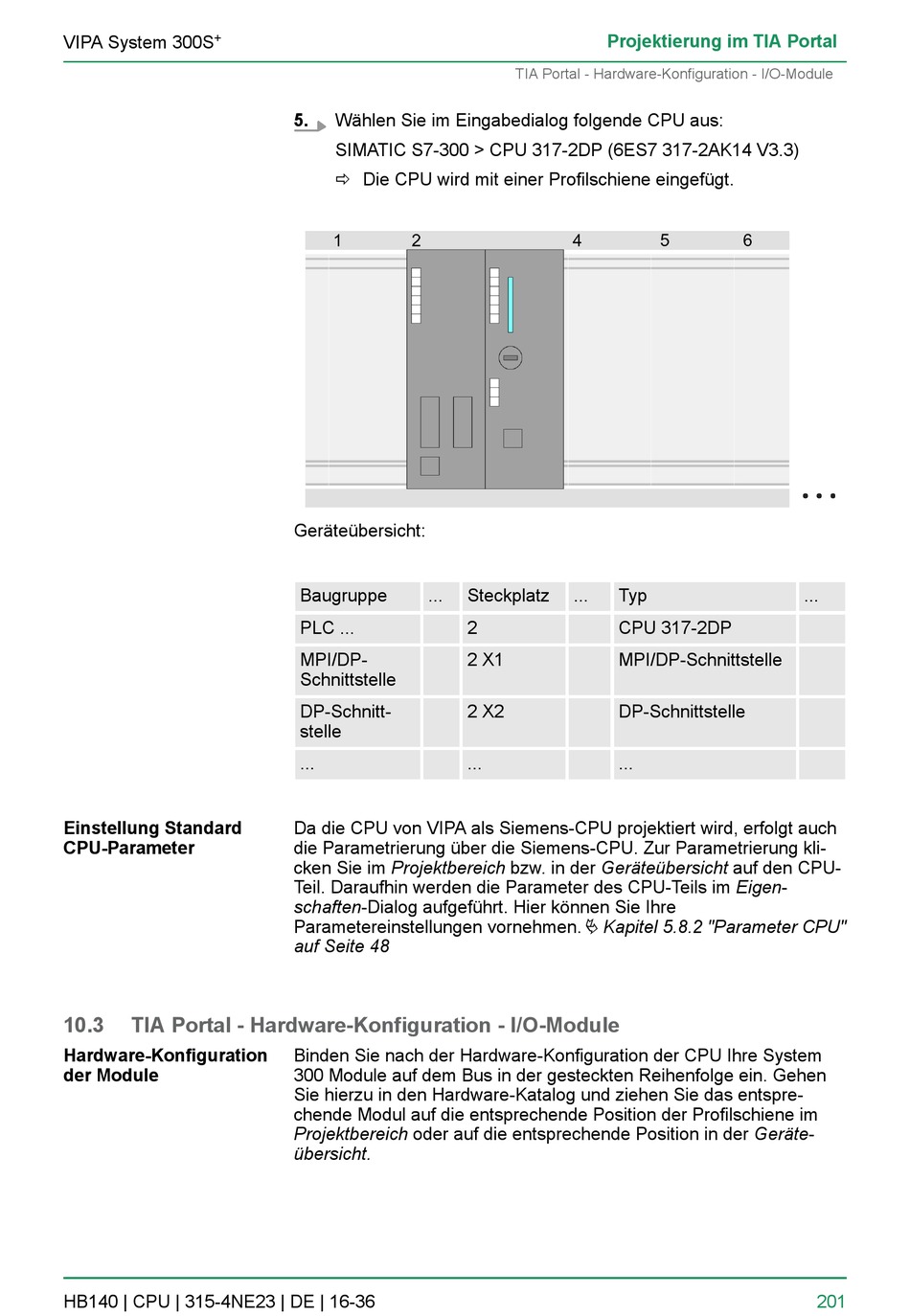

Wählen Sie im Eingabedialog folgende CPU aus:
SIMATIC S7-300 > CPU 317-2DP (6ES7 317-2AK14 V3.3)
ð Die CPU wird mit einer Profilschiene eingefügt.
Geräteübersicht:
Baugruppe
...
PLC ...
MPI/DP-
Schnittstelle
DP-Schnitt-
stelle
...
Da die CPU von VIPA als Siemens-CPU projektiert wird, erfolgt auch
die Parametrierung über die Siemens-CPU. Zur Parametrierung kli-
cken Sie im Projektbereich bzw. in der Geräteübersicht auf den CPU-
Teil. Daraufhin werden die Parameter des CPU-Teils im Eigen-
schaften-Dialog aufgeführt. Hier können Sie Ihre
Parametereinstellungen vornehmen.
auf Seite 48
Binden Sie nach der Hardware-Konfiguration der CPU Ihre System
300 Module auf dem Bus in der gesteckten Reihenfolge ein. Gehen
Sie hierzu in den Hardware-Katalog und ziehen Sie das entspre-
chende Modul auf die entsprechende Position der Profilschiene im
Projektbereich oder auf die entsprechende Position in der Geräte-
übersicht.
Projektierung im TIA Portal
TIA Portal - Hardware-Konfiguration - I/O-Module
Steckplatz
...
Typ
2
CPU 317-2DP
2 X1
MPI/DP-Schnittstelle
2 X2
DP-Schnittstelle
...
...
Ä Kapitel 5.8.2 "Parameter CPU"
...
201
